Productdetails:
|
Producten: | 2.48 inch cirkelvormig TFT-display | Resolutie: | 480 (RGB) x 480 punten |
---|---|---|---|
Oppervlaktehelderheid: | 500 cd/m2 (nits) | aanraakscherm: | Beschikbaar / Facultatief |
Zichtrichting: | IPS Volledige het Bekijken Hoek | DRIVER IC: | ST7701S |
Pinnummer: | 40 pin's | Verbinding: | ZIF |
Interface: | 3SPI+18RGB | LED-levensduur: | 40,000 uur |
Bovenkant:: | -20°C tot +70°C | Naleving: | REACH- en RoHS-conform |
Markeren: | TFT LCD IPS cirkelvormig scherm,2.48 inch cirkelvormig LCD-scherm,480x480 cirkellcd Vertoning |
Gegevensblad Download
SFTO248XC-7204AN Specificatie.pdf
Over dit item.SFTO248XC-7204AN
Overzicht

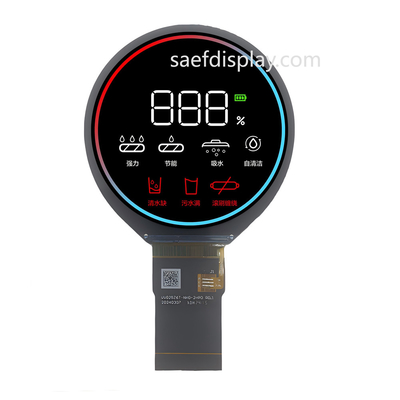

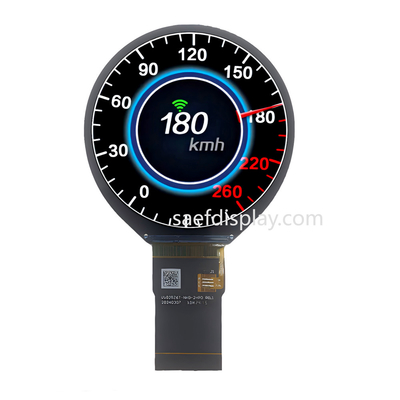

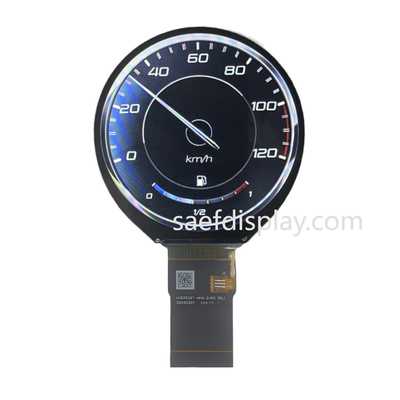

Het 2,48 inch TFT LCD IPS Circular Display combineert geavanceerde technologie met een aantrekkelijk ontwerp, waardoor het ideaal is voor een breed scala aan toepassingen, waaronder wearables, slimme thuisapparaten,en andere innovatieve elektronische gadgetsMet een ronde resolutie van 480x480 pixels levert dit scherm levendige kleuren en scherpe beelden, waardoor gebruikers een meeslepende visuele ervaring hebben.
Belangrijkste kenmerken
Hoogresolutiescherm:
IPS-technologie
Compacte grootte:
Ondersteuning voor meerdere interfaces:
Hoge helderheid en contrast:
Rijke kleurdiepte:
Laag energieverbruik:
Gebruikersvriendelijke bestuurdersondersteuning:
Toepassingen
Conclusies
Het 2,48 inch TFT LCD IPS Circular Display is een veelzijdige en krachtige keuze voor ontwerpers en ingenieurs die hun producten willen verbeteren met een hoge kwaliteit visuele interface.Samen met geavanceerde functiesOmarm de toekomst van beeldschermtechnologie met deze opmerkelijke cirkelvormige TFT LCD.
Kenmerken | Specificaties | |
Specificaties weergeven. |
LCD-type | 2.48 inch |
Resolutie (H*V) | 480 (RGB) × 480 | |
Technologie | a-Si TFT | |
Pixelconfiguratie | RGB Verticale streep | |
Afbeeldingsmodus | Normaal zwart | |
Zichtrichting | Alle | |
Inversie richting van de grijze schaal | - | |
Mechanische apparatuur Kenmerken |
Omtrek (W x H x T) (mm) | 65.87*69.04*1.85 |
Actieve oppervlakte ((mm) | 62.93 maal 62.93 | |
CTP Zichtgebied ((mm) | / | |
Met/zonder touchscreen | Zonder | |
Type aansluiting | 0.5 pitch 40 pin | |
Achterlichttype | LED's | |
Gewicht (g) | TBD | |
Elektrische apparatuur Kenmerken |
Interface voor het weergeven | 3SPI+18RGB |
Aantal kleuren | 262K | |
Display Driver IC | ST7701S | |
Mechanische tekening
Pin toewijzing
1 | LED A | LED-anode |
2 | LED K | LED-kathood |
3 | LED K | LED-kathood |
4 | GND | Ground |
5 | VCI | Stroomvoorziening |
6 | Reset | Reset signaal, actief laag. |
7 | NC | NC |
8 | NC | NC |
9 | SDA | SPI-gegevenssignaal |
10 | SCK | SPI Clock signaal |
11 | CS | SPI Chip selectie signaal |
12 | PCLK | RGB-puntkloksignaal |
13 | DE | RGB-gegevenssignalen |
14 | VSYNC | RGB-frame synchronisatie signaal |
15 | HSYNC | RGB-lijn synchronisatie signaal |
16 tot 33 | DB0~DB17 | RGB-gegevenssignaal ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
34 | GND | Ground |
35 | TP_INT | Aanraking onderbreken |
36 | TP_SDA | Aanraak IIC-gegevenssignaal |
37 | TP_SCL | Aanraking IIC Clock signaal |
38 | TP_RESET | Touch Reset Signal |
39 | TP_VCI | Aanraking Stromvoorziening |
40 | GND | Ground |
Absolute maximale ratings
DC-ELECTRISCHE KARACTERISTICEN
KARACTERISTISCHEN van de achterlichtunit
Circulaire TFT-LCD-schermmmodule van 3,6 inchProductbeeld
