Productdetails:
|
| Sleutelwoorden: | 6.86 inch TFT bar | Resolutie: | 1280x480 |
|---|---|---|---|
| Interface: | Mipi | DRIVER IC: | FL7707 |
| Oppervlaktehelderheid: | 800 cd/m2 Minimum | aanraakscherm: | - Nee. |
| Zichtrichting: | IPS, alle gezichtshoeken | LED-levensduur: | 40,000 uur |
| Certificering: | ISO9001:2015 / ISO14000:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 6.86 inch capacitieve touch TFT,MIPI Interface Capacitive Touch TFT,Hoge helderheid capacitieve touch TFT |
||
Gegevensblad Download
SFTO686XC-7108B-CT Specificatie (800nits).pdf
De Commissie stelt de Commissie in kennis van de resultaten van de evaluatie.
Over dit item.SFTO686XC-7108BCT
Het 6,86-inch TFT-LCD-scherm heeft de volgende belangrijkste specificaties:
Schermgrootte: De diagonale afmeting van 6,86 inch maakt het geschikt voor verschillende toepassingen, waaronder industriële schermen, handheld-apparaten en draagbare apparatuur.
Resolutie: met een resolutie van 1280 x 480 is het scherm geoptimaliseerd voor breedbeeldtoepassingen en biedt het een goede helderheid en detail,Hoewel het niet zo hoog is als moderne displays in termen van pixeldichtheidDe unieke resolutieverhouding kan gunstig zijn voor specifieke UI-layouts en graphics.
Helderheid: een helderheidsniveau van 800 nits zorgt ervoor dat het scherm helder genoeg is voor gebruik in verschillende lichtomstandigheden, inclusief buitenomgevingen.Dit helderheidsniveau is gunstig voor leesbaarheid en zichtbaarheid.
MIPI-interface: het gebruik van de MIPI-interface is gebruikelijk in moderne displays, omdat deze een snelle gegevensoverdracht tussen het display en de controller mogelijk maakt.wat gunstig is voor het verminderen van de latentie en het verbeteren van de algehele prestaties.
Dit type scherm kan een breed scala aan toepassingen bedienen dankzij de evenwichtige specificaties van grootte, resolutie, helderheid en interface.het is essentieel om te overwegen hoe deze parameters aansluiten bij de beoogde toepassing en de vereisten van de gebruiker.
Kenmerken
| Artikel 1 | Inhoud | Eenheid |
| LCD-type | TFT | - |
| Kleur weergeven | 16M | |
| Zichtrichting | Alle | Uur |
| Werktemperatuur | -20~+70 | °C |
| Bergingstemperatuur | -30~+80 | °C |
| Grootte van de module | 66.6*181.0*4.6 | mm |
| Actief gebied ((W × H) | 60.19 maal 160.51 | mm |
| Aantal punten | 480 × RGB × 1280 | puntjes |
| Spanning van de voedingsbron | 3.3 | V |
| Achterlicht | 12-LED's (wit) | stuks |
| Helderheid ((LCM) | 800 | cd/m2 |
| Gegevensoverdracht | MIPI | - |
| LCM-connectortype |
AFC30-S40FCC-00 |
0.5PITCH 40 pin |
| Bestuurder IC | FL7707 |
Mechanische tekening
Beschrijving van de pin
| Pin nr. | Symbool | Functie |
| 1 | GND | Ground |
| 2 | D0P | MIPI-gegevensbalk0-invoer (positief) |
| 3 | D0N | MIPI-gegevensbalk0-invoer (negatief) |
| 4 | GND | Ground |
| 5 | D1P | MIPI-gegevensbalk1 (positieve) |
| 6 | D1N | MIPI-gegevensbalk1 (negatief) |
| 7 | GND | Ground |
| 8 | CLKP | MIPI CLK-invoer (positief) |
| 9 | CLKN | MIPI CLK-invoer (negatief) |
| 10 | GND | Ground |
| 11 | D2P | MIPI-gegevenslijn2 (positieve) |
| 12 | D2N | MIPI-gegevensbalk2 (negatief) |
| 13 | GND | Ground |
| 14 | D3P | MIPI-gegevensbalk3 (positieve) |
| 15 | D3N | MIPI-gegevensbalk 3 (negatief) |
| 16-17 | GND | Ground |
| 18-19 | VCC-1V8 | IO Stroomvoorziening ((1.65V~3.6V) |
| 20 | Verwijzingen naar de bijlage | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Actieve laag om in reset staat te gaan. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Ground |
| 28-29 | K | Achterlicht LED Ground |
| 30 | GND | Ground |
| 31 | VGL/NC | NC |
| 32 tot 33 | GND | Ground |
| 34 | VGH/NC | NC |
| 35-36 | Een | Achterlicht LED-vermogen |
| 38-39 | VDD-3V3 | Stroomvoorziening ((3.3~3.6V) |
| 40 | VCOM/NC | NC |
Absolute maximale ratings
| Parameter | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
| Stroomvoorziening | VDD | Ta=25°C | - | 3.3 | - | V |
| Poort op stroomtoevoerspanning | VGH | - | 15 | - | V | |
| Sluiting van de spanning van de voedingsbron | VGL | - | - 11 | - | V |
Elektrische kenmerken ((Vss=0V,Ta=25°C)
| Parameter | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
| Stroomvoorziening | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Stroomvoorziening | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| Inlaatspanning | - Ik heb geen idee. | HIV | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V |
| L | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V | |
| Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
| Voerspanning | - | - | - | 9.6 | - | V | |
| Voedingsstroom | Als | - | - | 240 | - | mA | |
| Voorstroom | Normaal | Ipn | 3-chip serie x 4 | - | - | mA | |
| Dimming | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Uren | |

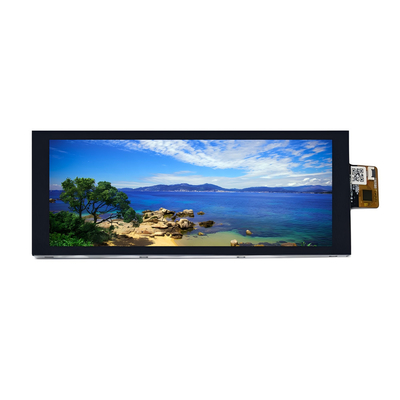

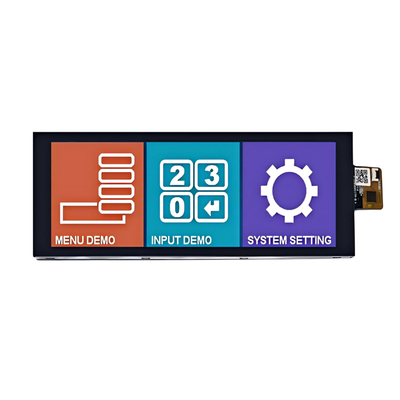

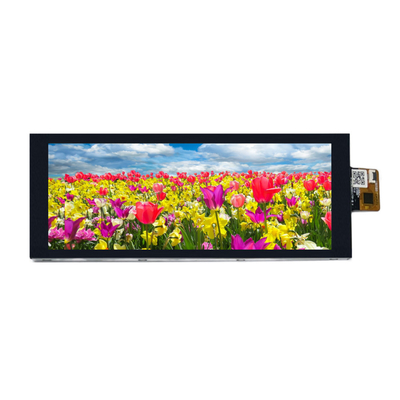

Productbeeld
