Productdetails:
|
| Sleutelwoorden: | 11.9 inch TFT-balk | Resolutie: | 1480x320 |
|---|---|---|---|
| Interface: | Mipi | DRIVER IC: | FL7705 |
| Oppervlaktehelderheid: | 800 cd/m2 Minimum | aanraakscherm: | - Nee. |
| Zichtrichting: | IPS, alle gezichtshoeken | LED-levensduur: | 40,000 uur |
| Certificering: | ISO9001:2015 / ISO14000:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | MIPI TFT-LCD-interface-balk,11.9 inch TFT-LCD-display met balken |
||
Gegevensblad Download
SFTO1190GX-7161AN Specificatie.pdf
Over dit item.SFTO1190GX-7161AN
Het 11,9 inch TFT-LCD-scherm heeft de volgende belangrijkste specificaties:
Schermgrootte: De diagonale afmeting van 11,9 inch maakt het geschikt voor verschillende toepassingen, waaronder industriële schermen, handheld-apparaten en draagbare apparatuur.
Resolutie: met een resolutie van 1480 x 320 is het scherm geoptimaliseerd voor breedbeeldtoepassingen, waardoor duidelijkheid en detail goed zijn.Hoewel het niet zo hoog is als moderne displays in termen van pixeldichtheidDe unieke resolutieverhouding kan gunstig zijn voor specifieke UI-layouts en graphics.
Helderheid: een helderheidsniveau van 800 nits zorgt ervoor dat het scherm helder genoeg is voor gebruik in verschillende lichtomstandigheden, inclusief buitenomgevingen.Dit helderheidsniveau is gunstig voor leesbaarheid en zichtbaarheid.
MIPI-interface: het gebruik van de MIPI-interface is gebruikelijk in moderne displays, omdat deze een snelle gegevensoverdracht tussen het display en de controller mogelijk maakt.wat gunstig is voor het verminderen van de latentie en het verbeteren van de algehele prestaties.
Dit type scherm kan een breed scala aan toepassingen bedienen dankzij de evenwichtige specificaties van grootte, resolutie, helderheid en interface.het is essentieel om te overwegen hoe deze parameters aansluiten bij de beoogde toepassing en de vereisten van de gebruiker.
Kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Specificatie | Eenheid |
| 1 | Grootte van het paneel | 11.88 ¢ | Inch |
| 2 | Aantal pixels | 320 ((H) × 1480 ((V) | pixels |
| 3 | Actief gebied | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | Pixel Pitch | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | Uitlegdimensie | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Aantal kleuren | 16.7M | - |
| 7 | Afbeeldingsmodus | Transmissie-modus, normaal zwart | - |
| 8 | Zichtrichting | Volledige weergave | - |
| 9 | Afbeeldingsformaat | RGB verticale strook | - |
| 10 | Oppervlaktebehandeling | Glanzers | - |
| 11 | Interface | MIPI | - |
| 12 | Achterlicht | Witte LED | - |
| 13 | Operatietemperatuur | - 20 tot 70 | °C |
| 14 | Bergingstemperatuur | -30 tot 80 | °C |
| 15 | Gewicht | 120 | g |
Mechanische tekening
Beschrijving van de pin
| - Nee, dat is niet waar. | Symbool | Functie |
| 1 | GND | Ground |
| 2 | D0P | Positieve MIPI-differentiële gegevensinvoer |
| 3 | D0N | Negatieve MIPI-differentiële gegevensinvoer |
| 4 | GND | Ground |
| 5 | D1P | Positieve MIPI-differentiële gegevensinvoer |
| 6 | D1N | Negatieve MIPI-differentiële gegevensinvoer |
| 7 | GND | Ground |
| 8 | CLKP | Positieve MIPI-differentiële klokinvoer |
| 9 | CLKN | Negatieve MIPI-differentiële klokinvoer |
| 10 | GND | Ground |
| 11 | D2P | Positieve MIPI-differentiële gegevensinvoer |
| 12 | D2N | Negatieve MIPI-differentiële gegevensinvoer |
| 13 | GND | Ground |
| 14 | D3P | Positieve MIPI-differentiële gegevensinvoer |
| 15 | D3N | Negatieve MIPI-differentiële gegevensinvoer |
| 16 | GND | Ground |
| 17 | Voor de toepassing van deze richtlijn geldt dat: | |
| 18 | IOVCC1.8V-3.3V | Een voedingsbron voor het analoge vermogen. |
| 19 | ||
| 20 | NC | Geen verbinding. |
| 21 | NC | Geen verbinding. |
| 22 | NC | Geen verbinding. |
| 23 | NC | Geen verbinding. |
| 24 | RSTB | Reset pin. |
| 25 | STBYB | Stand-by-moduscontrole. |
| 26 | NC | Geen verbinding. |
| 27 | GND | Ground |
| 28 | K | LED-kathode |
| 29 | K | |
| 30 | GND | Ground |
| 31 | NC | Geen verbinding. |
| 32 | GND | Ground |
| 33 | GND | Ground |
| 34 | NC | Geen verbinding. |
| 35 | Een | LED-anode |
| 36 | Een | |
| 37 | GND | Ground |
| 38 | VDD ((3.3V) | Een voedingsbron voor het analoge vermogen. |
| 39 | VDD ((3.3V) | |
| 40 | NC | Geen verbinding. |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarden | Eenheid | |
| - Min. | Max, ik ben er klaar voor. | |||
| Digitale voedingsspanning | VCI | -Nee.3 | 4.0 | V |
| Digitale voedingsspanning | IOVCC | -Nee.3 | 4.0 | V |
Werkomstandigheden
| Artikel 1 | Symbool | Waarden | Eenheid | ||
| - Min. | Typus. | Max, ik ben er klaar voor. | |||
| Digitale voedingsspanning | VDD | 3.0 | 3.3 | 3.6 | V |
| Digitale voedingsspanning | IOVCC | 1.6 | - | 3.6 | V |
| Logische ingangsspanning | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

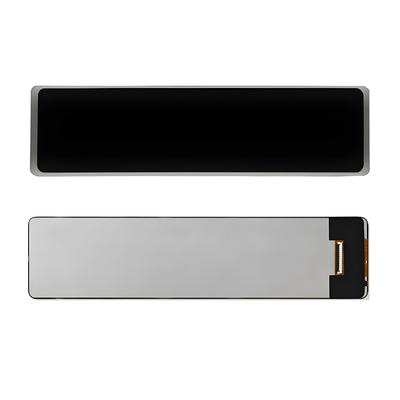

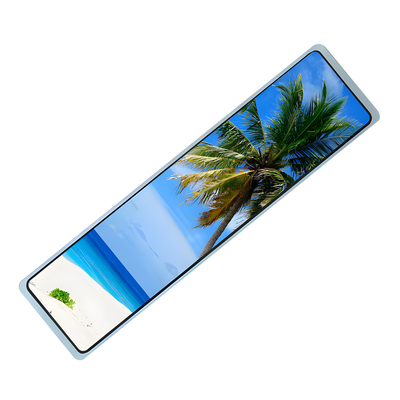

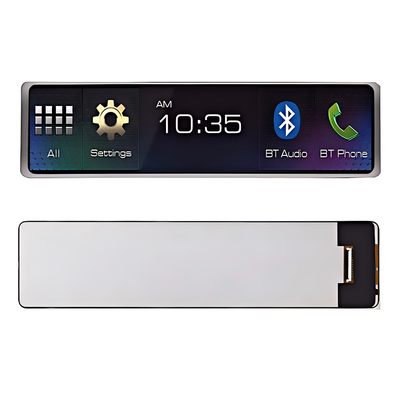

Productbeeld
