Productdetails:
|
Sleutelwoorden: | 11.3 inch TFT-balk | Resolutie: | 440x1920 |
---|---|---|---|
Interface: | Mipi | DRIVER IC: | SC7707 |
Oppervlaktehelderheid: | 520 cd/m2 (nits) | aanraakscherm: | - Nee. |
Zichtrichting: | IPS, alle gezichtshoeken | LED-levensduur: | 40,000 uur |
Certificering: | ISO9001:2015 / ISO14000:2015 | Naleving: | REACH- en RoHS-conform |
Markeren: | 11.3-inch TFT-LCD-scherm,440x1920 pixels TFT-LCD met lijntype,IPS-balktype TFT-LCD-display |
Gegevensblad Download
SFTO1130GX-7220AN Specificatie.pdf
Over dit item SFTO1130GX-7220AN
11IPS TFT-LCD-scherm van 0,3 inch met een resolutie van 440 x 1920 pixels, voorzien van een MIPI-interface met 4 kanalen,is een schermmodule die speciaal is ontworpen voor toepassingen die een hoge resolutie en een groothoek nodig hebbenHieronder volgt een gedetailleerde introductie van het product:
Dit 11,3 inch IPS TFT LCD-scherm is een ideale keuze voor toepassingen die een high-definition display en gebruikersinteractie vereisen vanwege de hoge resolutie, hoge helderheid,en de kenmerken van de grote kijkhoek.
Kenmerken
Artikel 1 |
Inhoud |
Eenheid |
LCD | ||
LCD-grootte | 11.3 | Inch |
Paneltype | IPS | - Dat is... |
Afbeeldingsmodus | Normaal zwart | - Dat is... |
Aantal kleuren | 16.7M | - Dat is... |
Zichtrichting | Alle. 0'clock | - Dat is... |
Achterlicht | Witte LED x16in Parallel/ Series | - Dat is... |
NTSC | 70% | - Dat is... |
Contrastverhouding | 1000 | - Dat is... |
Interface | MIPI 4Lanes | - Dat is... |
Bestuurder IC | SC7707 | - Dat is... |
RAM-grootte van de bestuurder-IC | RAM minder | een beetje |
Luminansie | 520 | cd/m2 |
Uitlegdimensie | 64.98(H) x266.44 (V) x4.6 (D) ±0.2 | mm |
Actief gebied (W × H) | 57.948(H) x252.864 (V) | mm |
Pixelrangschikking | RGB-strook | - Dat is... |
Gewicht | TBD | g |
Aantal punten | 440xRGBx1920 | Pixel |
Pixel pitch | 43.9 ((H) * 3 * 131.7 ((V) | Ik heb het gedaan. |
Werktemperatuur | -20 ¢ +70 | °C |
Bergingstemperatuur | -30 ¢ +80 | °C |

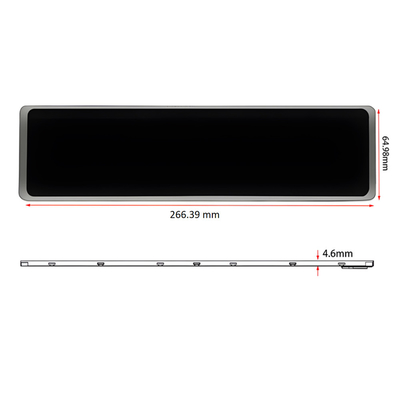

Mechanische tekening
Beschrijving van de pin
PIN-nummer. | SYMBOL | Functie |
1 | GND | Ground |
2 | DSI-D0P | DSI-gegevensdifferentiële signaalinputpinnen (gegevensstrook0) |
3 | DSI-D0N | DSI Data differentiaal signaalinputpins (gegevensbalk 0) |
4 | GND | Ground |
5 | DSI-D1P | DSI Data differentiaalsignaalinputpins (gegevensstrook 1) |
6 | DSI-D1N | DSI Data differentiaalsignaalinputpins (gegevensstrook 1) |
7 | GND | Ground |
8 | DSI-CLK P | DSI CLOCK differentiaalsignaalinvoerpen |
9 | DSI-CLK N | DSI CLOCK differentiaalsignaalinvoerpen |
10 | GND | Ground |
11 | DSI-D2P | DSI Data differentiaalsignaalinputpins (gegevensstrook 2) |
12 | DSI-D2N | DSI Data differentiaalsignaalinputpins (gegevensstrook 2) |
13 | GND | Ground![]() |
14 | DSI-D3P | DSI Data differentiaalsignaalinputpins (gegevensstrook 3) |
15 | DSI-D3N | DSI Data differentiaalsignaalinputpins (gegevensstrook 3) |
16-17 | GND | Ground |
18-19 | IOVCC (NC) | I/O-energievoorziening (NC) |
20-23 | NC | NC |
24 | Reset | Reset Signal pin (Low is ingeschakeld) |
25-26 | NC | NC |
27 | GND | Ground |
28-29 | LEDK | Achterlicht LED-katode |
30 | GND | Ground |
31 | NC | NC |
32 tot 33 | GND | Ground |
34 | NC | NC |
35-36 | LEDA | Achterlicht LED-anode. |
37 | GND | Ground |
38-39 | VDD | Stroomvoorziening |
40 | NC | NC |
Achterlichtkenmerken
Witte LED × 16 in parallel/serie (Ta = 25°C)
Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
Voorspanning | VF | IF= 120mA | 22.4 | - | 27.2 | V |
Uniformiteit | △Bp | - | 80 | - | - | % |
Lichtsterkte voor LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

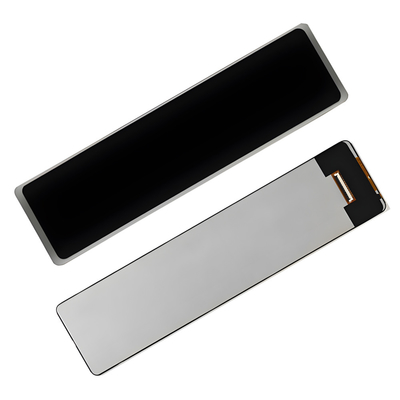

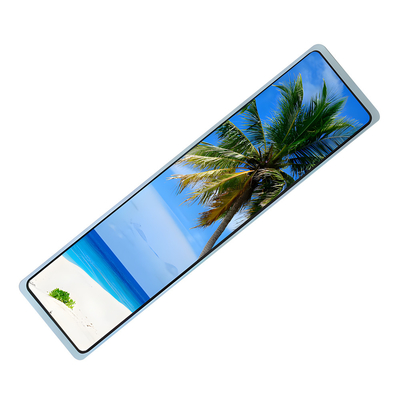

Productbeeld
Hoe competitief is deze 11,3 inch TFT-monitor op de internationale markt?
Het 11,3 inch IPS TFT-LCD-scherm heeft een resolutie van 440 x 1920 pixels en is uitgerust met een MIPI-interface met 4 kanalen.
1. * * Capaciteit en technologisch leiderschap * *: Volgens de analyse van Omdia zijn Chinese producenten van panelen zoals BOE, TCL Huaxing Optoelectronics,en Huike zijn toonaangevend in de flatscreen industrieDe uitbreiding van de capaciteit en de technologische verbetering van deze fabrikanten bieden een sterke technische ondersteuning en capaciteitsgarantie voor dit product.
2. * * Marktvraaggroei * *: De wereldwijde TFT-LCD-productiecapaciteit zal naar verwachting blijven groeien, wat erop wijst dat de vraag op de markt toeneemt.Met de toename van de leveringen van grote LCD-panelen, zal de marktvraag naar 11,3-inch barschermen naar verwachting verder toenemen.
3• Hoge industriële concentratie: De wereldwijde TFT-LCD-industrie heeft een hoge concentratie, waarbij SAEF Technology belangrijke posities in de wereldmarkt inneemt.Dit zorgt voor gunstige voorwaarden voor de marktbevordering en de brandbuilding van 11.3-inch bar schermen.
4. Productdifferentiatie: de hoge resolutie en de MIPI-interface van het 11,3 inch strip-scherm geven het een gedifferentieerd voordeel in specifieke toepassingsgebieden,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de onderzoeksprocedure..
5. * * Internationale merk invloed * *: Met het toenemende marktaandeel van SAEF Technology op de wereldmarkt, verbetert ook onze merk invloed,De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van het onderzoek..3-inch bar schermen.
6. * * Prijsconcurrentievermogen * *: De schaalvoordelen en de kostenbeheersingsmogelijkheden van de Chinese producenten van panelen zorgen ervoor dat 11,3-inch bar-schermen op de internationale markt concurrerend geprijsd worden.
7. * * Globale integratie van de toeleveringsketen * *: de integratie van Chinese producenten van panelen in de wereldwijde toeleveringsketen kan bijdragen tot verbetering van de efficiëntie van de toeleveringsketen en de snelheid van reactie van 11.3 inch bandschermen.
Samengevat hebben de 11,3 inch IPS TFT-LCD-displays van Saef Technology een sterk concurrentievermogen op de internationale markt.voornamelijk door voordelen zoals toonaangevende productiecapaciteit en technologie, toenemende marktvraag, hoge concentratie van de industrie, productdifferentiatie, toegenomen internationale merk invloed, prijsconcurrentievermogen en integratie van de wereldwijde toeleveringsketen.
