Productdetails:
|
| Producten: | 2.8 inch TFT met CTP | Resolutie: | 240*320 punten |
|---|---|---|---|
| Interface: | 4-draad SPI | aanraakscherm: | Pkap |
| Zichtrichting: | IPS Alle kijkhoeken | PCAP-structuur: | GFF |
| LCD Controlemechanisme: | ST7789V | Pinnummer: | 10 SPELDEN |
| Verbinding: | ZIF FPC | Oppervlaktehelderheid: | 400 cd/m2 ((nits) |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 400nits IPS TFT-display,Optische binding IPS TFT-scherm,2.8 inch IPS TFT display |
||
Over dit item SFTO280PY-7200ACT 2,8 inch capacitieve touchscreen TFT module
Het optisch gebonden capacitieve touch 2,8-inch IPS TFT-display is een apparaat dat geavanceerde display- en touchtechnologieën integreert.Hieronder volgt een gedetailleerde introductie van het product SFTO280PY-7200ACT:
Productinformatie
- Schermgrootte: 2,8 inch.
- Resolutie: 240x320 pixels
- Displaytechnologie: IPS-technologie (In Plane Switching), die een brede kijkhoek en een nauwkeurige kleur biedt
- Helderheid: 400 nits, geschikt voor het bekijken onder verschillende lichtomstandigheden
-Touchscreentechnologie: capacitieve, met hoge gevoeligheid en nauwkeurige aanraakbesturing
- Interface: TFT-scherm ondersteunt SPI (Serial Peripheral Interface) en touchscreen ondersteunt I2C (Inter Integrated Circuit) interfaces voor gemakkelijke aansluiting op microcontrollers of andere processors
- Optische binding: gebruik van optische lijm om het touchscreen en het scherm aan elkaar te binden, waardoor de nauwkeurigheid van de aanraking en het beeldschermeffect worden verbeterd
-Multi-touch: ondersteunt meestal multi-touch functie, waardoor meerdere vingers tegelijkertijd kunnen werken
- Duurzaamheid: capacitieve touchscreens zijn duurzamer dan resistieve touchscreens en minder vatbaar voor fysieke schade
Toepassingsscenario's
-Industriële bedieningspaneel: wordt gebruikt voor het weergeven en bedienen van industriële apparatuur
- Medische apparatuur: Toon belangrijke informatie over medische apparatuur
- consumentenelektronica: slimme apparaten voor het thuis, handheld gameconsoles, enz.
- In auto's: gebruikt voor het dashboard of infotainment systeem van het voertuig
- Bedrijfsinformatiesystemen: zoals POS-machines, selfservice terminals, enz.
Voordelen van het product
-Hoge helderheid: 400 nits helderheid zorgt voor een duidelijk beeld onder verschillende lichtomstandigheden
-Hoog contrast: IPS-technologie zorgt voor een beter contrast en kleurenprestaties
-Multi-touch: het capacitieve touchscreen ondersteunt multi-touch, waardoor een soepelere interactieve ervaring
- Optische binding: verbetert het beeldscherm-effect en de nauwkeurigheid van de aanraking.
Samengevat combineert het optisch gebonden capacitieve touch 2,8-inch IPS TFT-scherm hoge helderheid, hoog contrast en multi-touch functies.Het maakt het geschikt voor verschillende toepassingsscenario's en biedt een uitstekende gebruikerservaring.
Kenmerken
| Artikel 1 | Specificatie | Eenheid |
| Schermgrootte | 2.8 inch | Diagonale |
| Aantal pixels | 240RGB ((H) x 320 ((V) | Pixels |
| Afbeeldingsgebied | 43.20 ((H) x57.60 ((V) | mm |
| Pixel pitch | 0.180 ((H) x0.180 ((V) | mm |
| Uitlegdimensie | 50.00x69.20x3.10 | mm |
| Pixel-arrangement | RGB verticale strook | - Ja. |
| Afbeeldingsmodus | Normaal zwart | - Ja. |
| Zichtrichting (oog) | Alle | - Ja. |
| Kleur weergeven | 262K | - Ja. |
| Lichtsterkte ((cd/m2) | 400 | Niet |
| Contrastverhouding | 1200:1 | - Ja. |
| Interface | 4draad SPI | |
| Achterlicht | LED-zijnlichttype | - Ja. |
| Rijden IC | ST7789V | |
| Operatietemperatuur | - 20 tot 70 | °C |
| Bergingstemperatuur | -30 tot 80 | °C |
| Aanraakscherm | capacitieve touchscreen | |
| Touchscreen-interface | I2C | |
| Montage van TFT+CTP | Optische binding |
Ontwerp van de lijn
Definitie van TFT-interface pin
| PinNo. | Symbool | Functie |
| 1 | GND | Ground |
| 2 | VCC | Stroomvoorziening: 2,8 V. |
| 3 | SDA | SPI-interface input/output pin |
| 4 | SCLK | Deze pin wordt gebruikt om serieel interface klok |
| 5 | CS | Chip selecteer input pin |
| 6 | Reset | Externe reset-invoer |
| 7 | LEDA | LED-achterlicht ((Anode) |
| 8 | LEDK | LED-achterlicht ((Kathode) |
| 9 | NC | NC |
| 10 | RS | Toon gegevens/opdracht selectie pin in 4-lijn serie-interface |
Definitie van de CTP-pin
| 1 | GND | Ground |
| 2 | CTP_RST | Touchscreen opnieuw instellen |
| 3 | CTP_INT | Touchscreen onderbrekingssignaal |
| 4 | CTP_SDA | Touchscreen-gegevenssignaal |
| 5 | CTP_SCL | Touchscreen kloksignaal |
| 6 | VCC | Stroomvoorziening |
Optische specificatie
|
Artikel 1 |
Symbool |
Voorwaarde |
Min. |
Type |
Maximaal |
Eenheid |
|
|
Witte helderheid (midden) |
Lv |
Θ=0 Normaal Bekijken Hoek IBL=80mA |
- Dat is... |
400 |
- Dat is... |
cd/m2 |
|
|
Reactietijd |
Tr+Tf |
- Dat is... |
30 |
35 |
ms |
||
|
Contrastverhouding |
CR |
1000 |
1200 |
- Dat is... |
- Dat is... |
||
|
Kleur Chromaticiteit (CIE1931) |
wit |
Wx |
- Dat is... |
0.308 |
- Dat is... |
|
|
|
Wy. |
- Dat is... |
0.339 |
- Dat is... |
||||
|
Zienhoek |
Hor |
L |
CR≥10 |
75 |
80 |
- Dat is... |
|
|
ΘR |
75 |
80 |
- Dat is... |
||||
|
Ver |
De |
75 |
80 |
- Dat is... |
|||
|
Het |
75 |
80 |
- Dat is... |
||||
|
Uniformiteit van de helderheid |
Gemiddeld |
Θ=0 |
80 |
90 |
- Dat is... |
% |
|
|
Kleurbereik |
NTSC |
Θ=0 |
65 |
70 |
- Dat is... |
% |
|
|
Optima View richting |
Alle |
||||||
TFT LCD-kenmerken
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid |
| Analoog voedingsspanning | VDD | 2.4 | 2.8 | 3.3 | V |
| Digitale voedingsspanning | VDDI | 1.65 | 1.8 | 3.3 | |
| Invoersignaal Spanning | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Achterlichtkenmerken
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid |
| LED-stroom | IL | - | 60 | 80 | mA |
| LED-spanning | VL | - | 2.8 | 3.2 | V |
| Levensduur van de LED in bedrijf | Hrs. | 30000 | 40000 | - | Uur |

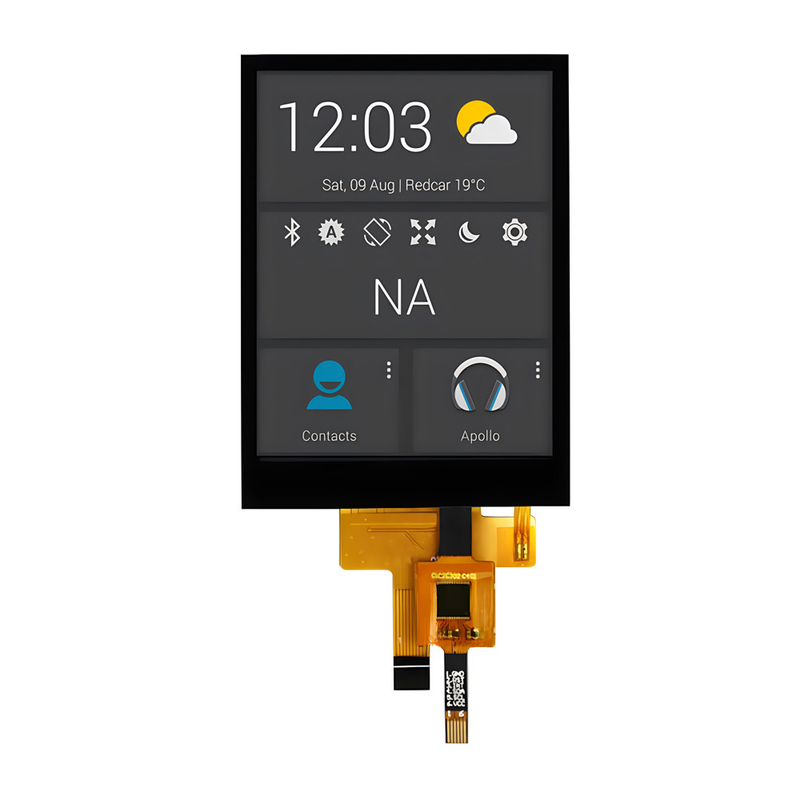

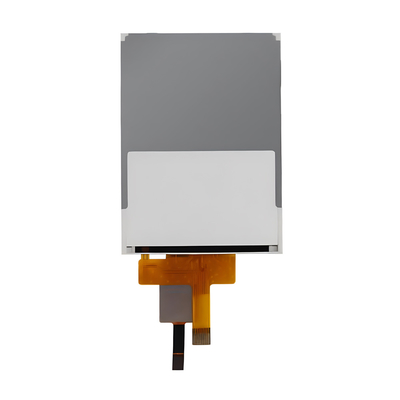

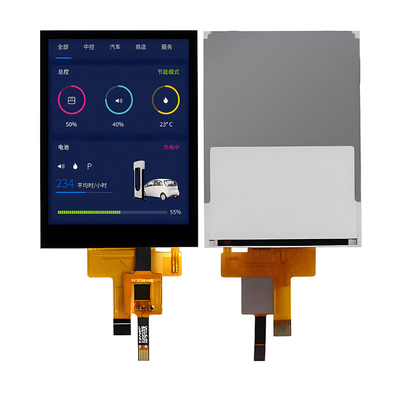

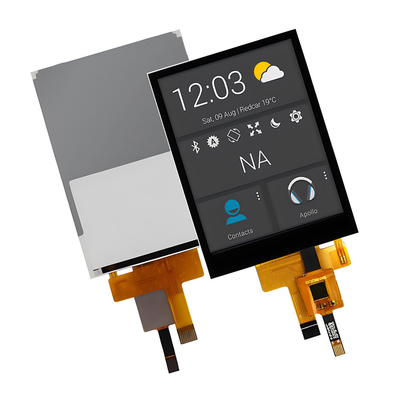

Productbeeld
