Productdetails:
|

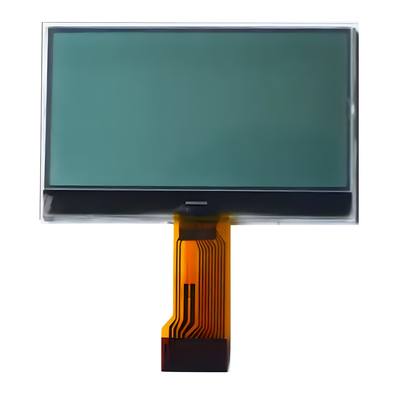

Producten: | Standard FSTN COG 128x64 LCM | Resolutie: | 128X64 punten |
---|---|---|---|
Bekijk richting: | Om zes uur. | LCD-type: | FSTN, positief |
Polarisatortype: | Transflective | Grootte van de module: | 40.0L×28.0W×4.5 (max) H |
uitkijkplek: | 37.0×20.0 mm | DRIVER IC: | ST7567 |
Pinnummer: | 28 pinnen | Interfaces: | MCU |
werktemperatuur: | -20°C tot +70°C | Voedingsspanning: | 3.3V ((Typische waarde) |
Levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
Markeren: | 3.3V Monochrome Display Module,FSTN COG Graphic Dot Matrix LCD,128x64 Dot Monochrome Display Module |
- Ik weet het niet.Deze FSTN COG LCD-displaymodule is een ideale keuze voor verschillende toepassingsscenario's vanwege de hoge definitie, het lage stroomverbruik en de hoge betrouwbaarheid.
Mechanische specificaties
Artikel 1 | Vervaardiging | |
MODULE-GROOTTE | 80.0(W) x 54.0 (H) x 9.7 ((D) | mm |
Bekijkingsgebied | 70.7 ((W) x 38.8 ((H) | mm |
Actief gebied | 66.52 (W) x33.24 ((H)) | mm |
DOT-grootte | 0.48 ((W) x0.48 ((H) | mm |
DOT PITCH | 0.52 ((W) x0.52 ((H) | mm |
Achterlicht | WIT | |
ASSY.TYPE | COG | --- |
Ontwerp van de lijn
Interface pin definitie
PIN-nummer. | FUNCTIE-OVERWERPEN | SYMBOL |
1 | Chip selecteer pin. | /CS1 |
2 | Reset input pin. | /RES |
3 | Selecteer gegevens of opdracht. L is opdracht, H is gegevens | A0 |
4 | Schrijf signaalinvoer | R/W |
5 | Invoer van het signaal lezen | E/RD |
6-13 | 8-bits bi-directionele databus. | DB0?? DB7 |
14 | Vermogen (+3,3V) | VDD |
15 | Ground | VSS |
16 tot 20. | - Ik heb het niet. | NC |
21 | DC-DC | V0 |
22 | DC-DC | XV0 |
23 tot 24 | - Ik heb het niet. | NC |
25 | DC-DC | VG |
26-30 | - Ik heb het niet. | NC |
31 | Selecteer de MPU-systeeminterface-modus.6800 is H,8080 is L. | C86 |
32 | Selecteer de serie of parallelle,seriële is L, parallelle is H. | P/S |
33- 34 | - Ik heb het niet. | NC |
Elektronische kenmerken
Kenmerkend | Symbool | Standaardwaarde | Eenheid | ||
Min. | TYP | Maximaal | |||
Voltage van de voedingsvoorziening ((1) | VDD | 3.1 | 3.3 | 3.5 | V |
Stroomtoevoerspanning ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
Toonpatroon Huidige | IDD | 0.58 | 1.4 | mA | |
Inlaatlekken Stroom | IIL | 1.5 | uA | ||
Invoerlogic LOW | VIL | 0.2VDD | |||
Invoerlogic HIGH | HIV | 0.8VDD | |||
Logische uitgang LOW | VOL | 0.2VDD | |||
Logische uitgang HIGH | VOH | 0.8VDD | |||
Werktemperatuur | TOPR | -30 | - Wat? | + 80 | °C |
Bergingstemperatuur | TSTG | - 35 | - Wat? | + 85 | °C |
Optische kenmerken
Artikel 1 | Symbool | Temperatuur ((°C) | Rating | Eenheid | |||
Min. | Type | Maximaal | |||||
Reactietijd | Tijd om op te staan. | Tr | 25 | 200 | ms | ||
Herfsttijd | Tf | 25 | 200 | ||||
Framefrequentie | FR | 25 | 64 | Hz | |||
Zienhoek Cr ̇2 | θ=90 | θ1 | 25 | 15 | Deg | ||
θ=270 | θ2 | 35 | |||||
θ=0 | θ3 | 30 | |||||
θ=180 | θ4 | 30 | |||||
Zichtrichting | Om zes uur. | ||||||
Contrastverhouding | Cr | 25 | 2 | - Dat is... | |||
Huidig verbruik | Is | 25 | 6 | uA | |||
Capaciteit | C | 25 | 5 | nF |
