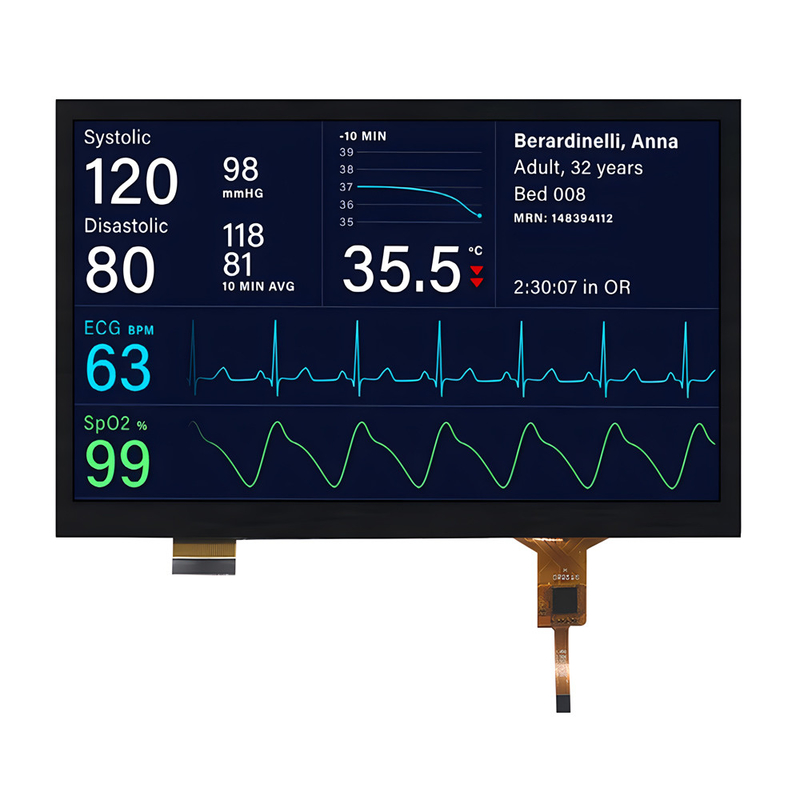

7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade

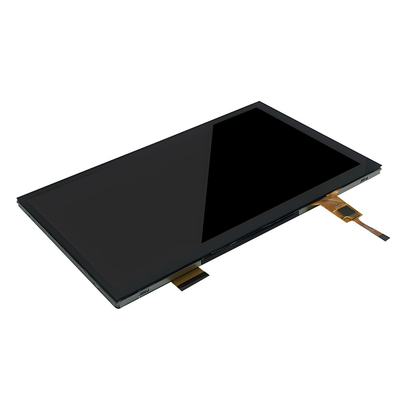

7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade

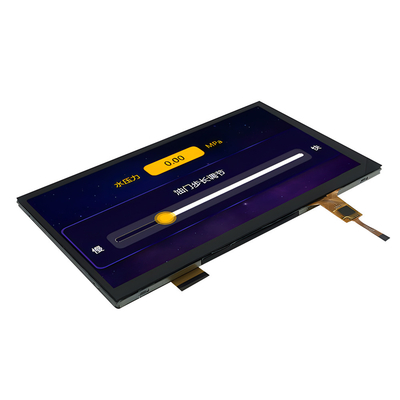

7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade

Grote Afbeelding :  7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade

Productdetails:
Plaats van herkomst: ShenZhen / China
Merknaam: SAEF
Certificering: ISO9001 / ISO14000
Modelnummer: SFTO700TZ-7196ACT
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 3 stuks
Prijs: Negotiable based on order lot quantity
Verpakking Details: standaardpakket voor uitvoer
Levertijd: 1-5 weken
Betalingscondities: L/C, T/T, Western Union, Paypal
Levering vermogen: 3000K stuks per maand

7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade

beschrijving
Sleutelwoorden: 7" TFT Touch LCD voor auto's Touchscreen: Capacitatief aanraakscherm ((CTP))
Resolutie: 1024x600 Combinatie: Optische binding
LCM-interface: Mipi Pins: 30 pin's
Oppervlaktehelderheid: 500 cd/m2 Uitlegdimensie: 1640,7 x 99,7 x 4,59 (mm)
Actief gebied: 154.21 x 85,92 (mm) LED-levensduur: 40,000 uur
Zichtrichting: IPS, alle gezichtshoeken CTP-interface: I2C
Operatieve temperatuur.: – 30℃ aan +75℃ Naleving: REACH- en RoHS-conform
Markeren:

TFT-displaymodule voor de automobielindustrie

,

1024x600 TFT-displaymodule

,

7 inch TFT-displaymodule





Over dit item SFTO700TZ-7196ACT

7 inch capacitieve touchscreen TFT-displaymodule voor de automobielindustrie, met een resolutie van 1024x600, uitgerust met IPS-technologie en MIPI-interface,is een zeer nauwkeurig en geavanceerd beeldschermproduct dat speciaal is ontworpen voor automobielelektronica en speciale industrieënHieronder volgt een gedetailleerde introductie van het product:
  1. Displaytechnologie: TFT-technologie (Thin Film Transistor) wordt toegepast en zorgt voor heldere afbeeldingen en een goede kleurenprestatie.
  2. Resolutie: 1024 x 600, die de helderheid van de beelddetails garandeert en geschikt is voor verschillende behoeften op het scherm van een auto.
  3. IPS-paneel: IPS-technologie (In Plane Switching) biedt een brede kijkhoek, waardoor een goede visuele ervaring wordt gegarandeerd wanneer het scherm vanuit verschillende hoeken wordt bekeken.
  4. capacitieve touchscreen: een capacitieve touchscreen die multi-touch ondersteunt en een gevoelige touchrespons en een precieze gebruikservaring biedt.
  5. MIPI-interface: uitgerust met een MIPI-interface (Mobile Industry Processor Interface), die een hoge snelheid van gegevensoverdracht ondersteunt en geschikt is voor mobiele apparaten.
  6. Helderheid: de helderheid bedraagt meestal 500 cd/m2, wat zorgt voor een goed zicht onder verschillende lichtomstandigheden.
  7. Werkomgeving: ontworpen om aan de normen van de automobielindustrie te voldoen, in staat om stabiel te werken bij een grote temperatuur van -30 °C tot 75 °C en aanpasbaar aan verschillende omgevingsomstandigheden.
  8. Duurzaamheid: het product ondergaat strenge kwaliteitscontrole en -tests om de betrouwbaarheid te garanderen bij langdurig gebruik en in ruwe omgevingen.
  9. Toepassingsscenario's: Geschikt voor verschillende toepassingen, zoals in multimediasystemen voor auto's, navigatieapparaten, dashboard-displays, industriële bedieningspanele, enz.
  10. Op maat gemaakte diensten: op basis van de behoeften van de klant kunnen op maat gemaakte diensten worden geleverd, waaronder specifieke interfaces, afmetingen, helderheid, enz.

Als een touchscreen TFT-scherm speciaal aangepast voor automotive elektronica en speciale industrieën, SFTO700TZ-7196ACT van saef technologie heeft de volgende anti-interferentie prestatie voordelen:

  1. Hoge stabiliteit: TFT-LCD-schermen voor automobielgebruik moeten stabiel blijven en continu werken zonder te botsen of te botsen.met name in autoomgevingen waar verschillende moeilijke weersomstandigheden en wegomstandigheden kunnen optredenDaarom zijn de eisen aan stabiliteit zeer hoog.

  2. Sterk vermogen tegen interferentie: Er zijn verschillende elektromagnetische en elektrostatische interferenties in auto's, die het weergave-effect en de stabiliteit van TFT-LCD-schermen kunnen beïnvloeden.Deze display module is ontworpen om verschillende interferenties te weerstaan, met inbegrip van elektromagnetische interferentie, elektrostatische interferentie, enz., waardoor een stabiel beeld wordt gewaarborgd, zelfs in complexe elektromagnetische omgevingen.

  3. Uitstekende elektromagnetische compatibiliteit:Displayschermen moeten een hoge elektromagnetische compatibiliteit hebben om te kunnen omgaan met elektromagnetische interferentie die wordt gegenereerd door elektronische apparaten in auto'sDe TFT-displaymodule is hiermee ontworpen en vermindert de impact van elektromagnetische interferentie door specifieke ontwerpen en materialen aan te nemen.

  4. Hoge en lage temperatuurweerstand: auto's kunnen in hoge en lage temperatuuromgevingen worden geconfronteerd, wat de prestaties en betrouwbaarheid van TFT-LCD-schermen kan beïnvloeden.Deze display module is speciaal ontworpen om zich aan te passen aan een breed temperatuurbereik, waardoor de normale werking zelfs bij extreme temperaturen wordt gewaarborgd.

  5.

    Hoogwaardige grondstoffen en productieprocessen: om de levensduur en betrouwbaarheid van TFT-LCD-schermen te waarborgen, moeten hoogwaardige grondstoffen en productieprocessen worden gekozen,en een strenge kwaliteitscontrole uitvoeren.

Door middel van de bovenstaande maatregelen tegen interferentie kan de capacitieve 7-inch touchscreen TFT-displaymodule voor automobielgebruik stabiele en betrouwbare weergaveprestaties bieden in verschillende omgevingen,de vraag naar hoog betrouwbare beeldschermen op het gebied van automobielelektronica te voldoen.





Kenmerken



Modelnummer: SFTO700TZ-7196ACT
Sleutelwoorden: 7" TFT Touch LCD voor auto's
Resolutie: 1024x600
Touchscreen: Capacitatief aanraakscherm ((CTP))
Combinatie: Optische binding
LCM-interface: MIPI
Oppervlakteverlichting: 500 Cd/m2
Pins: 30 pin's
Omvang van de contour: 1640,7 x 99,7 x 4,59 (mm)
Actief gebied: 154.21 x 85,92 (mm)
Zichtrichting: IPS, alle gezichtshoeken
Werktemperatuur ¥30°C tot +75°C
LED-levensduur: 40000 uur
CTP-interface: I2C
Naleving: REACH- en RoHS-conform





Mechanische schets

7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 0



7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 1



Interface pin beschrijving



Pin nr. Symbool Beschrijving
1 LEDA LED-anode
2 LEDA LED-anode
3 VGH Poort ON Spanning
4 VGL Sluiting van de spanning
5 UPDN Verticale scanrichting
6 SHLR Horizontale scanrichting
7 LEDK LED-kathood
8 LEDK LED-kathood
9 AVDD Vermogen voor analoge circuits
10 GND Ground
11 MIPI_TDP3 MIPI-differentiële gegevensinvoer
12 MIPI_TDN3 MIPI-differentiële gegevensinvoer
13 GND GND
14 MIPI_TDP2 MIPI-differentiële gegevensinvoer
15 MIPI_TDN2 MIPI-differentiële gegevensinvoer
16 GND GND
17 MIPI_TCP MIPI-differentiële klokinvoer
18 MIPI_TCN MIPI-differentiële klokinvoer
19 GND GND
20 MIPI_TDP1 MIPI-differentiële gegevensinvoer
21 MIPI_TDN1 MIPI-differentiële gegevensinvoer
22 GND GND
23 MIPI_TDP0 MIPI-differentiële gegevensinvoer
24 MIPI_TDN0 MIPI-differentiële gegevensinvoer
25 GND GND
26 STBYB Stand-by Mode selecteer pin.
27 Reset Globale reset pin
28 VDD Energie voor digitale circuits
29 VDD Energie voor digitale circuits
30 VCOM Standaardspanning





Maximale absolute limiet



Artikel 1 Symbool - Min. TYP Max, ik ben er klaar voor. Eenheid
Spanning van de voeding VDD -Nee.3 - 3.96 V
In-/uitslagspanning VDDIO -Nee.3 - 3.96 V
AVDD-invoervermogen AVDD -Nee.3 - 12 V
Poort op stroomtoevoerspanning VGH -Nee.3 - VGL+32 V
Sluiting van de spanning van de voedingsbron VGL VGH-32 - 0.3 V
VMID-spanning VMID -Nee.3 - 6.6 V
Gemeenschappelijke stroomtoevoerspanning VCOM_OP -Nee.3 - 5.43 V
VOTP (OTP-vermogen) VOTP - - 9 V
Werktemperatuur TOPR -30 - 75 °C
Bergingstemperatuur TSTG -30 - 80 °C



DC-kenmerken (VDD=1,65V-3,3V,Ta=25°C)

Artikel 1 Symbool Min. Type Maximaal Eenheid Testvoorwaarde
Werkspanning VDD 2.6 - 3.6 V -
Voedingsstroom IDD - - 5 mA VDD=2,8V, Ta=25°C
Inlaatspanning HIV 0.8VDD - VDD V -
VIL 0 - 0.2VDD V
Inlaatlektrom IIL - Eén.0 - 1.0 mA VIN=VDD of VSS





Achterlicht Elektro-optische kenmerken



Artikel 1 Symbool Min. TYP Maximaal Eenheid

Voorwaarde

Voedingsspanning Vf 9.0 9.6 10.2 V Als=180 mA
Voedingsstroom Als - 180 - mA -
Omgekeerde spanning Vr - - 5 V -
Energieverlies Pd - 1728 - mW -
Lichtsterkte voor LCM



-

450 500 - Cd/m2 Als=180mA
Eenvormigheid voor LCM - 80 - - % Als=180 mA
Achterlichtkleur Wit






Optische kenmerken



- Nee, dat is niet waar. Artikel 1 Symbool Voorwaarden Specificatie Eenheid
Min. Type Maximaal
1 Reactietijd Tr+Tf 25°C - 25 - Mevrouw
2 Overdraagbaarheid (met PL) T(%) - - 5.0 - -
3 Contrastpercentage Cr

θ=0,

Normale kijkhoek

- 800 - -
4

Bekijken

Hoek



Wat? θR CR>10 - 85 - Deg
θL - 85 -
Ver. Θ+ - 85 -
- Ik ben... - 85 -

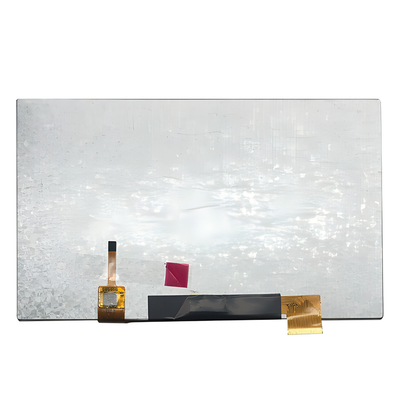

Productbeeld

7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 2



7 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 37 inch capacitieve touchscreen TFT Display Module 1024x600 IPS MIPI Interface Automotive Grade 4
