Productdetails:
|
| Producten: | 2.42 inch (2.4") OLED-scherm | Resolutie: | 128X64 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Actief gebied: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pixel Pitch: | 00,43 x 0,43 (mm) | rijmwijze: | 1/64 Werkcyclus |
| werktemperatuur: | -40°C aan +70°C | Pinnummer: | 7 kopbalspelden |
| Interface: | SPI-interface | Naleving: | REACH- en RoHS-conform |
| Markeren: | 2.42 inch OLED-besturingsbord,SSD1309 OLED-besturingsbord,7-pin SPI OLED-displaymodule |
||
SFOM242YZ7-12864WBYG-01 Specificatie.pdf
Inleiding van het product
Het 2,42-inch 7-pin SPI-interface OLED-besturingsbord is een besturingsbord met een hoogwaardige OLED-displaytechnologie, geschikt voor toepassingsscenario's die een hoog contrast vereisen.ultradun ontwerpHet besturingsbord is uitgerust met een SSD1309 / SPD0301 driver chip, die ondersteuning biedt voor SPI/I2C dual interface communicatie, waardoor gebruikers flexibele verbindingsopties hebben.
Technische parameter
Schermgrootte: 2,42 inch
Resolutie: 128 × 64 pixels

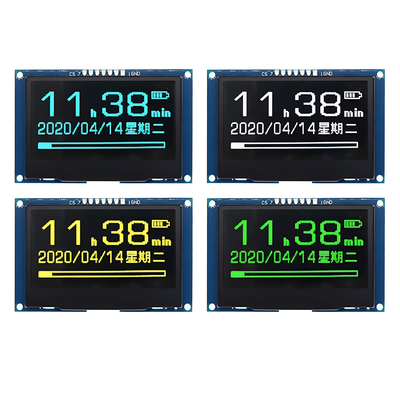

Afbeeldingskleur: wit, geel, groen en blauw optioneel
Beheerschip: SSD1309/SPD0301
Communicatie-interface: SPI/I2C
Fysieke interface: GH1.25 7Pin
Werkspanning: 3,3 V/5 V
Afbeeldingsgrootte: 55,01 × 27,49 mm
Productgrootte: 61,50 × 39,50 mm
Productkenmerken
Hoog contrast: de zelfverlichtende kenmerken van de OLED's met een 2,42-inch 7-pin SPI-interface zorgen voor een extreem hoog contrast en uitstekende weergave-effecten.
Ultra dun en licht: Door het zelfverlichtende principe van OLED is geen achtergrondverlichting nodig, waardoor het bedieningsplatform dunner en lichter wordt.
Gebruik van weinig stroom: de 2,42-inch OLED verbruikt geen energie wanneer het scherm zwart is, wat helpt het totale stroomverbruik te verminderen.
Breed zichthoekbeeldscherm: 2,42-inch OLED Biedt een breed zichthoek van meer dan 170 °, waardoor duidelijk zicht vanuit verschillende hoeken wordt gewaarborgd.
Snelle reactie: de snelle reactietijd van de OLED met de 2,42-inch 7-pin SPI-interface is geschikt voor toepassingen met dynamische afbeeldingen en snelle vernieuwing.
Ondersteuning van SPI/I2C-communicatie: compatibel met twee communicatieprotocollen, handig voor verbinding met verschillende microcontrollers.
Ondersteuning van software
Het verstrekken van uitgebreide ondersteuning bij de ontwikkeling van software, met inbegrip van:
Routinegegevens: Geef voorbeeldcodes voor platformen zoals Raspberry Pi, Arduino, STM32, ESP32 enz.
Communicatieprotocol: verstrekken van uitvoeringsgegevens voor de SPI- en I2C-communicatieprotocollen.
Grafische bibliotheek: ondersteunt basisgrafische teken- en tekstweergavefuncties.
Ondersteuning van lettertypen: ingebouwd in meerdere lettertypen om te voldoen aan de weergavebehoeften van verschillende talen en tekens.
Ontwerp van de lijn

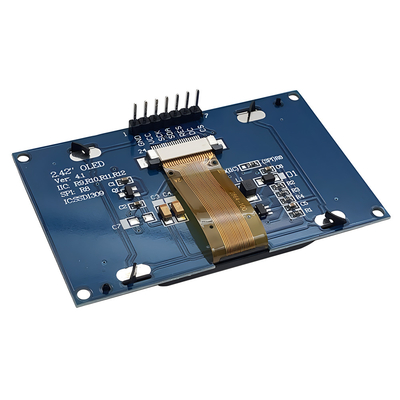

Interface Pin Definitie (Hardwareverbinding)
| Pinnetje | Symbool | Beschrijvingen |
| 1 | GND | Ground of Logic Circuit |
| 2 | VDD | Energievoorziening voor logica |
| 3 | SCK | Serial clock input. |
| 4 | SDA | Serial data input. |
| 5 | RST | Als de pin laag is, wordt de initialisatie van de chip uitgevoerd. |
|
6 |
D.C. |
Wanneer de pin hoog wordt getrokken en de seriële interface-modus is geselecteerd, worden de gegevens op SDIN Wanneer het laag wordt getrokken, worden de gegevens bij SDIN overgedragen aan het commando register. |
| 7 | CS | Chip Select. Chip wordt geselecteerd wanneer CS0 = ?? L??. |
Absolute maximale ratings
|
Parameter |
Symbool | Min. | Maximaal | Eenheid |
| Voerspanning voor logica | VDD | -Nee.3 | 4 | V |
| Voerspanning voor het scherm | VCC | 8 | 17 | V |
| Werktemperatuur | Top | -40 | 70 | .C |
| Bergingstemperatuur | TSTG | -40 | 85 | .C |
| Levensduur (220 cd/m2) | 13,000 | - | uur | |
| Levensduur (200 cd/m2) | 15,000 | - | uur | |
|
Levensduur (180 cd/m2) |
16,000 | - | uur |
Elektrische specificaties
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Stroomverbruik in normale stand | Alle pixels aan | - | 17 | 25 | mA | |
| Stroomverbruik in de standbystand | Standby-modus 10% pixels aan | - | 0.5 | 1.5 | mA | |
| Stroomverbruik in normale stand | Alle pixels aan | - | 71.5 | 97.5 | mW | |
| Energieverbruik in de standbystand | Standby-modus 10% pixels aan | - | 6.5 | 19.5 | mW | |
| Helderheid | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (wit) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contrasten in donkere kamers | CR | - | 2000:1 | - | - | |
|
Zienhoek
|
- | 160 | - | - | graad |

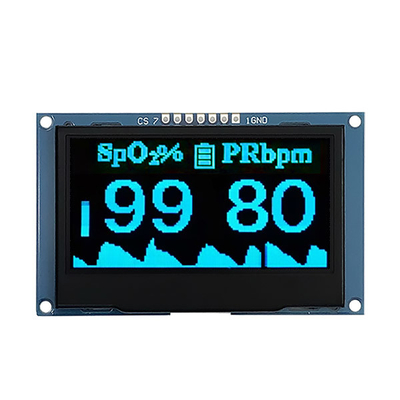

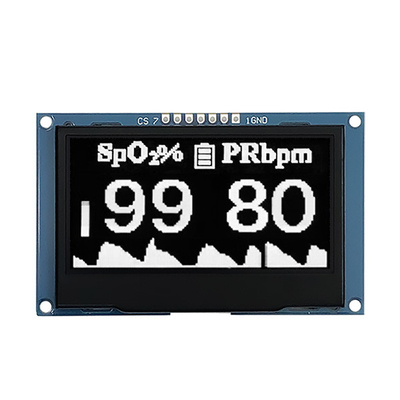

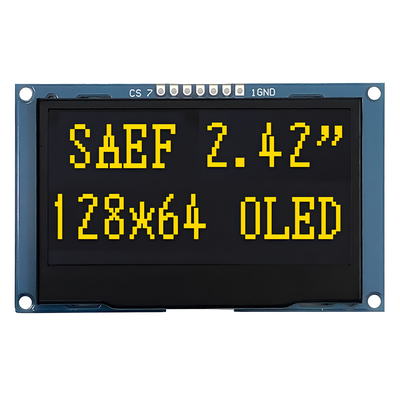

Productbeeld
Betrekking van de betrouwbaarheidstest
|
Artikel 1 |
Voorwaarden |
Criteria |
| Hoogtemperatuuroperatie | 70.C, 240 uur |
De operationele functies werken. |
| Laagtemperatuuroperatie | -40°C, 120 uur | |
| Hoge temperatuur opslag | 85.C, 120 uur | |
| Lagering bij lage temperatuur | -40 graden, 120 uur. | |
| Hoogtemperatuur/vochtigheid | 65.C, 90% RH, 120 uur | |
|
Thermische schok |
-40°C ~ 85°C (-40°C /30min; transit /3min; 85°C /30min; transit/3min) 1 cyclus: 66min, 100 cycli |
