Productdetails:
|
| Producten: | 0.96 inch OLED + 4 pin PCB | Resolutie: | 128x64 pixel |
|---|---|---|---|
| Kleur weergeven: | Wit/blauw/geel Blauw Fontz | Structuur: | COG + PCB |
| Interface: | I2C(IIC) | Zichtrichting: | Alle gezichtshoeken (85/85/85/85) |
| Lijst Dim.: | 24.7 × 27 × 3,6 (mm) | Verbinding: | Koppenpinnen |
| Pinnummer: | 4 spelden | Operatieve temperatuur.: | -40°C tot +85°C |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.96 inch OLED-display,Wit OLED-scherm,4 pin I2C OLED-scherm |
||
SFOM096YZ4-12864WB-02 Specificatie.pdf
Inleiding van het product
0.96 inch OLED met 4-pin PCB is een miniaturiseerde display module die veel wordt gebruikt in ingebedde systemen en draagbare elektronische apparaten.Dit type scherm speelt een belangrijke rol op gebieden zoals slimme horloges, gezondheid tracker, en industriële apparatuur vanwege zijn kleine grootte, laag stroomverbruik, en hoog contrast.gebruikers een intuïtieve weergave van informatie bieden.
Bovendien verbeteren driver-IC's voor 0,96 inch OLED met 4-pin PCB-modules zoals SSD1306, SSD1315 enz., vanwege hun gestandaardiseerde ontwerp, hun veelzijdigheid op verschillende apparaten.Deze hoge mate van compatibiliteit biedt gebruikers een groot gemak bij het ontwerpen van ingebedde systemen of DIY-projecten.
Kenmerken
0.96-inch OLED-producten met 4-pin PCB's hebben meestal de volgende technische specificaties:
Ontwerp van de lijn
Interface pin definitie
| Pin nr. | Symbool | Beschrijving | |
| 1 | GND | Dit is een aardspeld, die moet aan de grond zijn gekoppeld. | |
| 2 | VDD | Dit is een spanningstoevoer pin. het moet worden aangesloten op de bron. | |
| 3 | SCL | Deze seriële klok input SCL | |
| 4 | SDA | Deze seriële data-invoer SDA | |
Elektroptische kenmerken
| Artikel 2 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Opmerking | |
| Werkverlichting | L | 80 | 100 | - | cd/m2 | Alle pixels AAN | |
| Energieverbruik | P | - | 50 | 60 | mW |
30% pixels ON |
|
| Framefrequentie | Fr. | - | 105 | - | Hz | - | |
|
Kleur Coördinatie |
Blauw | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Donkere kamer |
| CIE en | 0.21 | 0.25 | 0.29 | ||||
|
Reactietijd |
Opstaan. | Tr | - | 10 | - | wij | - |
| Verval | Td | - | 10 | - | wij | - | |
| Contrastverhouding | Cr | 10000:1 | - | - | - | Donkere kamer | |
| Zienhoek | θ |
160 | - | - | Degree | - | |
| Operationeel levensduur | Hoogte | 22000 | - | - | Tijd | L= 80 cd/m2 | |

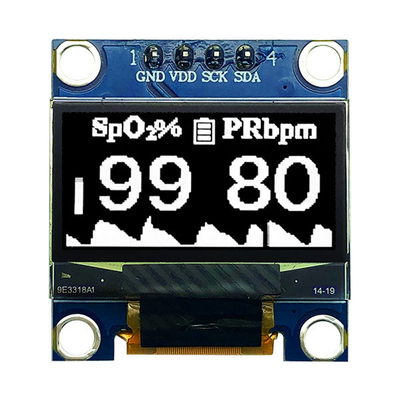

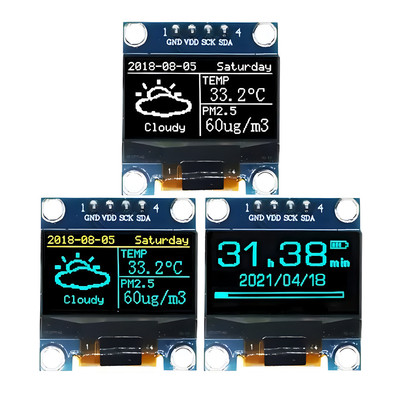

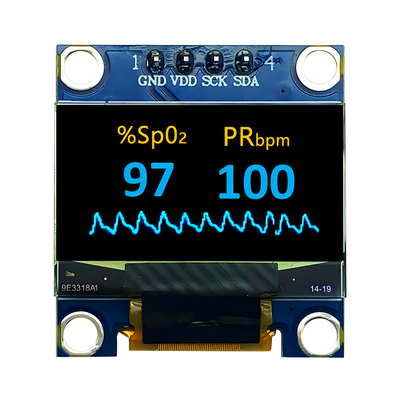

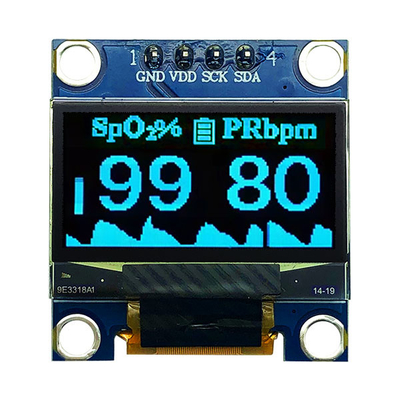

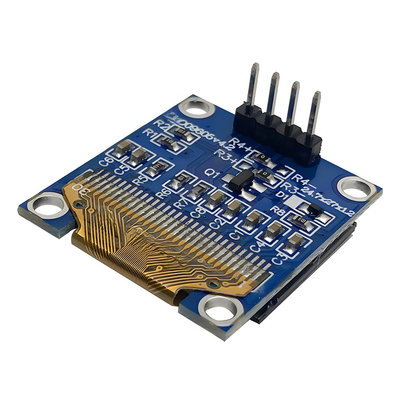

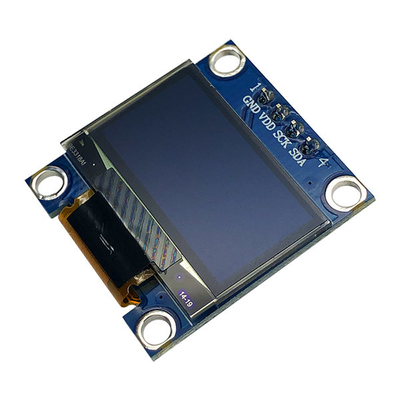

Productbeeld
Betrouwbaarheidstest
| - Nee, dat is niet waar. | Posten | Voorwaarde | Hoeveelheid |
| 1 |
Hoge temperatuur opslag (HTS) |
85 ± 2 °C, 200 uur | 3 |
| 2 |
Hoogtemperatuur (HTO) |
80 ± 2 °C, 96 uur | 3 |
| 3 |
Lagering bij lage temperatuur (LTS) |
-40 ± 2 °C, 200 uur | 3 |
| 4 |
Werkzaam bij lage temperatuur (LTO) |
-40 ± 2 °C, 96 uur | 3 |
|
5 |
Hoge temperatuur enVochtigheidsopslagIk heb geen idee. |
50±3°C, 90%±3%RH, 120 uur |
3 |
|
6 |
Thermische schok (niet-opereren) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 cycli |
3 |
| 7 | Vibratie (verpakking) |
10~55~10Hz, amplitude 1,5 mm, 1 uur voor elke richting x, y, z |
1 karton |
| 8 | Drop (verpakking) | Hoogte: 1 m, telkens voor 6 zijden, 3 randen, 1 hoek | 1 karton |
| 9 | ESD (afgeronde productbehuising) | ±4kVR:330Ω; C:150pF 10 maal,luchtontlading | 3 |
Vergeleken met concurrenten
Op de markt van 0,96-inch OLED-producten met 4-pin-PCB's zijn er meerdere concurrenten met verschillende voordelen en kenmerken.SAEF TECHNOLOGY heeft de volgende voordelen::
Technologie en innovatievermogen:SAEF heeft een grote ophoping van OLED-displaytechnologie, dieDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.
Capaciteit en toeleveringsketen:SAEF beschikt over een sterke productiecapaciteit en een uitgebreid supply chain-systeem dat een stabiele productvoorziening kan waarborgen en snel kan reageren op marktveranderingen.
Op maat gemaakte diensten:SAEF kan op maat gemaakte diensten leveren voor het ontwerpen en produceren van 0,96-inch OLED-producten met 4-pin PCB's met specifieke specificaties volgens de behoeften van de klant.voldoet aan de vereisten van specifieke toepassingsscenario's.
Brand invloed:Het merk SAEF heeft een grotere erkenning en vertrouwen in de markt, en onze producten kunnen meer aandacht van de markt en keuze van de klant krijgen.
