Productdetails:
|
| Producten: | 0.96" OLED-display | Aantal pixels: | 128x64 pixel |
|---|---|---|---|
| DRIVER IC: | SSD1315 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Monochroom (wit) | Aandrijvingsplicht: | 1/64 plicht |
| Grootte van het paneel: | 24.7 x 16.6 x 1.3 (mm) | Actief gebied: | 21.74 x 11.175 (mm) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | SPI/I2C/8080 |
| Verbinding: | Plug-in | Pinnummer: | 30 pinnen (kan aangepast worden) |
| Operatieve temperatuur.: | -40 °C - +70 °C | Opbergtemperatuur: | -40C - +85C |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 128x64 OLED-scherm,SPI OLED Display,30 pin OLED-scherm |
||
Groothandel Prijs 0,96 inch OLED Display Product Inleiding
Het 0,96 inch OLED-scherm is een klein zelfverlichtend schermapparaat dat veel wordt gebruikt in verschillende slimme apparaten en instrumenten vanwege zijn lichtgewicht, laag stroomverbruik, hoog contrast,en de kenmerken van de grote kijkhoek. 0,96 inch OLED-displays gebruiken meestal SSD1315 / SSD1306 driver chips en ondersteunen meerdere interface-modes, waaronder 6800 en 8080 parallel, 3-draad of 4-draad serie SPI en IIC-interface-modus.Dit type scherm heeft zelfverlichtende eigenschappen en vereist geen achtergrondverlichting, wat resulteert in betere weergaveprestaties, snellere reactiesnelheid en een bredere kijkhoek.
Het door SAEF TECHNOLOGY geproduceerde 0,96 inch OLED-scherm wordt veel gebruikt in smartphones, smartwatches, gezondheidstoezichttoestellen, industriële besturingssystemen, draagbare gameconsoles,en andere gelegenheden die kleine en efficiënte displays vereisenMet de voortdurende vooruitgang van de technologie en de groei van de marktvraag, is deDe 96-inch OLED-display van SAEF TECHNOLOGY zal naar verwachting verder worden geoptimaliseerd en verbeterd in termen van displayprestaties.Inmiddels, met de snelle ontwikkeling van het internet van de dingen en draagbare apparaten, is het mogelijk om de energie-efficiëntie te verbeteren.de toepassingsmogelijkheden van dergelijke kleine OLED-displays zullen nog breder zijn.
Met de steun van grootschalige productie beheert SAEF TECHNOLOGY de productiekosten en optimaliseert het productieproces, wat resulteert in extreem lage kosten voor 0,96 inch kleine OLED-producten,de behoeften van een groot aantal gebruikers voor massaproductie te vervullen.
Kenmerken
| Artikel 2 | Specificatie | Eenheid |
| Model nr. | SFOS096XZ-7120AP | |
| Diagonale grootte | 0.96 | Inches |
| Resolutie | 128 x 64 | Puntjes |
| Actief gebied | 21.740 ((W) x 11.175 ((H) | mm2 |
| Uitlegdimensie | 24.70 ((W) x 16.60 ((H) | mm2 |
| Pixel Pitch | 0.170 ((W) x 0.175 ((H) | mm2 |
| Pixelgrootte | 0.150 ((W) x 0,150 ((H) | mm2 |
| Bestuurder IC | SSD1315Z | - |
| Kleur weergeven | Wit | - |
| Grijzige schaal | 1 | Een beetje. |
| Interface | 4-SPI/I2C/8080 | - |
| Type IC-pakket | COG | - |
| Moduleverbindingstype | Soldaat | - |
| Dikte | 1.30 ± 0.1 | mm |
| Gewicht | TBD ± 10% | g |
| Verantwoordelijkheid | 1/64 | - |
Ontwerp van de lijn
Interface pin definitie
| - Nee, niet echt. | Symbool | Beschrijving |
| 1 | NC | Geen verbinding. |
| 2 | C1N |
CXP/CXN-Pin voor laadpompcondensator; met elkaar verbinden met een condensator |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Stroomvoorziening voor het circuit van de laadpompregulator. |
| 7,10 | NC | Geen verbinding. |
| 8 | VSS | Dit is een grondspeld. |
| 9 | VDD | Stroomtoevoerpen voor kernlogische werking. |
| 11 | BS1 |
MCU-businterface-selectiepen. |
| 12 | BS2 | |
| 13 | CS | Dit is de chip selecteer input. |
|
14 |
Reserves |
Reset signaalinput. wanneer de pin laag wordt getrokken, wordt de initialisatie van de chip uitgevoerd. Houd deze pin HIGH ((dwz verbinden met VDD) tijdens normale werking |
|
15 |
A0 |
Dit is de Data/Command control pin. Wanneer deze HIGH wordt getrokken (d.w.z. verbinding maakt met VDD), worden de gegevens op D[7:0] als gegevens behandeld. Wanneer het laag wordt getrokken, worden de gegevens op D[7:0] overgedragen aan het commando register. In de I2C-modus fungeert deze pin als SA0 voor slaafadreskeuze. Wanneer de serieinterface met drie draden is geselecteerd, moet deze pin worden aangesloten op de VSS. |
|
16 |
WR |
Dit is de lees/schrijfcontrolepin die verbinding maakt met de MCU-interface. Wanneer de 8080-interface-modus is geselecteerd, is deze pin de Write (WR#) -invoer. |
|
17 |
RD |
Bij aansluiting op een 8080-serie microprocessor ontvangt deze pin het leessignaal (RD#). Wanneer serie- of I2C-interface is geselecteerd, moet deze pin zijn aangesloten op VSS. |
|
18 tot 25 |
D0 -D7 |
Dit zijn 8-bits bi-directionele gegevensbussen die worden aangesloten op de gegevensbus van de microprocessor.D1 is de seriegegevensinvoerWanneer de I2C-modus is geselecteerd, dient D2, D1 aan elkaar te worden gekoppeld en dienen als SDAout, SDAin in toepassing en D0 is de seriële klokinvoer, SCL. |
|
26 |
IREF |
Dit is de segment output current referentie pin. Wanneer een extern IREF wordt gebruikt, moet een weerstand worden aangesloten tussen deze pin en de VSS om de IREF-stroom op 30uA te houden. Wanneer een interne IREF wordt gebruikt, dient deze pin NC te blijven. |
|
27 |
VCOMH |
De pin voor COM-signaal heeft het spanningsniveau uitgeschakeld. Een condensator moet worden aangesloten tussen deze pin en VSS.Com |
|
28 |
VCC |
Dit is ook de meest positieve stroomspanningstoevoer pin. Wanneer de laadpomp is ingeschakeld, moet een condensator worden aangesloten tussen deze pin en VSS. |
| 29,30 | NC | Geen verbinding. |
Absolute maximale rating
| Artikel 2 | Min.. | Maximaal. | Eenheid |
| Versmeltingsspanning ((VDD) | -Nee.3 | +4.0 | V |
| Voerspanning ((VBAT)) | -Nee.3 | +6.0 | V |
| Voerspanning ((VCC) | 0 | +18.0 | V |
| Operatietemperatuur (TOP) | -40 | 70 | °C |
| Bergingstemperatuur (TST) | -40 | 85 | °C |
DC-kenmerken
| Artikel 2 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
|
Voedingsspanning |
Logische voedingsspanning IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Voltage van de voedingsvoorziening van de belastingpompregulator |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Werken (voor OLED-paneel) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Invoer Spanning |
Hoogspanning | HIV | 0.8 x VDD | - | VDD | V |
| Laagspanning | VIL | 0 | - | 0.2 x VDD | V | |
|
Output Spanning |
Hoogspanning | VOH | 0.9 x VDD | - | VDD | V |
| Laagspanning | VOL | VSS | - | 0.1 x VDD | V | |

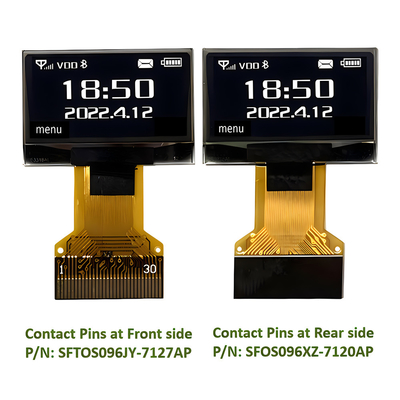

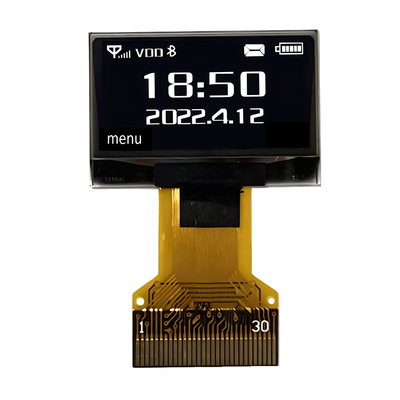

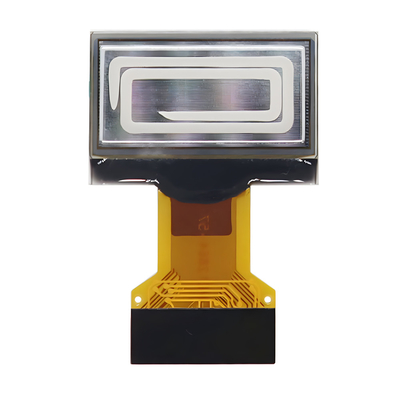

Prod.uct Foto's
Betrouwbaarheidstest
| - Nee, dat is niet waar. | Artikel 1 | Voorwaarde | Hoeveelheid |
| 1 |
Hoge temperatuur opslag (HTS) |
85 ± 2 °C, 200 uur | 3 |
| 2 |
Hoogtemperatuur (HTO) |
70 ± 2 °C, 96 uur | 3 |
| 3 |
Lagering bij lage temperatuur (LTS) |
-40 ± 2 °C, 200 uur | 3 |
| 4 |
Werkzaam bij lage temperatuur (LTO) |
-40 ± 2 °C, 96 uur | 3 |
|
5 |
Hoge temperatuur / Hoge luchtvochtigheid opslag Ik heb geen idee. |
50±3°C, 90%±3%RH, 120 uur |
3 |
|
6 |
Thermische schok (niet-opereren) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 cycli |
3 |
| 7 | Vibratie (verpakking) |
10~55~10Hz, amplitude 1,5 mm, 1 uur voor elke richting x, y, z |
1 karton |
| 8 | Drop (verpakking) | Hoogte: 1 m, telkens voor 6 zijden, 3 randen, 1 hoek | 1 karton |
| 9 | ESD (afgeronde productbehuising) | ±4kVR:330Ω; C:150pF 10 maal,luchtontlading | 3 |
