Productdetails:
|
| Producten: | 0.49 inch OLED display module | Aantal pixels: | 64x32 Graphics |
|---|---|---|---|
| DRIVER IC: | SSD1315 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Monochroom (wit) | Aandrijvingsplicht: | 1/32 Verantwoordelijkheid |
| Grootte van het paneel: | 14.5 x 11.6 x 1.227 (mm) | Actief gebied: | 11.18 x 5,58 (mm) |
| Pixel Pitch: | 0.175 x 0,175 (mm) | Pixelgrootte: | 00,155 x 0,155 (mm) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | I2C |
| Verbinding: | Soldering/Hotbar | Pinnummer: | 14 pinnen (kan aangepast worden) |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.49 inch OLED display,Handheld Application OLED Display,I2C-interface OLED-display |
||
0.49 inch OLED-scherm 64 * 32 punten Product Inleiding
0.49-inch OLED-producten zijn kleine schermen die veel worden gebruikt in verschillende slimme apparaten en instrumenten vanwege hun ultra-dunne, lage vermogen, hoog contrast en brede kijkhoek.49-inch OLED-scherm heeft meestal een 64x32 pixel dot matrix, in staat om witte lettertypen weer te geven, aangedreven door een SSD1315 controller, ondersteunt I2C seriële interface, en werkt bij 2,8V spanning.vanwege de zelfverlichtende eigenschappen van OLED, geen achtergrondverlichting vereist, waardoor zij de voordelen hebben van een ultradun carrosseriedesign en een laag stroomverbruik.en ze zijn geschikt voor verschillende omgevingsomstandighedenBovendien gebruikt het 0,49-inch OLED-scherm de FPC-verbindingsmethode, waardoor direct solderen met het PCB zonder connectoren mogelijk is.
0.49-inch OLED-producten zijn zeer geschikt voor apparaten met strenge ruimtevereisten vanwege hun compacte grootte en hoge resolutie.kleine beeldschermen voor industriële besturingssystemen, draagbare spelconsoles en andere gelegenheden die kleine en efficiënte schermen vereisen.49-inch OLED-producten zijn een van de voorkeuroplossingen geworden voor moderne kleine schermen vanwege hun unieke technologische voordelen en brede toepassingsmogelijkhedenMet de volwassenheid van de technologie en de uitbreiding van de markt kunnen we verwachten dat dergelijke producten een belangrijkere rol zullen spelen in toekomstige slimme en elektronische apparaten.
Kenmerken
Producttekening
Interface pin definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie |
| Stroomvoorziening | |||
| 8 | VDD | P |
Energievoorziening voor logica |
| 7 | VSS | P |
Ground of Logic Circuit |
| 14 | VCC | P |
Stroomvoorziening voor OEL-paneel |
| Bestuurder | |||
| 12 | IREF | Ik... |
Huidige referentie voor helderheidsregeling |
| 13 | VCOMH | O |
Deze pin is de ingangspin voor het hoogspanningsuitgangsniveau voor COM-signalen. |
| DC/DC-omvormer | |||
|
|
|
|
Stroomvoorziening voor DC/DC-omvormers |
|
3/4 |
C1P/C1N |
Ik... | Positieve terminal van de vliegende omkeringskondensator Negatieve terminal van de vliegende boostcondensator De laadpompcondensatoren zijn vereist tussen de terminals.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt.. |
| Interface | |||
|
|
|
|
Stroomherstel voor controller en bestuurder |
| 10 | SCL | Ik... |
I2C-busgegevenssignaal |
| 11 | SDA | Invoer/uitvoer |
I2C-busgegevenssignaal |
| Reserve | |||
|
6 |
VBREF |
- |
NC |
Optische kenmerken
| Kenmerken | Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid | |
|
Helderheid (VCC wordt extern geleverd) |
Lbr | Noot 5 | 160 | - | - | cd/m2 | |
|
Helderheid (VCC gegenereerd door interne DC/DC) |
Lbr | Toelichting 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (wit) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Contrasten in donkere kamers | CR | - | 2000:1 | - | |||
| Zienhoek | - | Vrij | - | graad | |||
DC-kenmerken
| Kenmerken | Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid | |
| Voerspanning voor logica | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
Voerspanning voor het scherm (Extern geleverd) |
VCC |
Noot 5 (interne DC/DC uitgeschakeld) |
7.0 | 7.25 | 7.5 | V | |
| Voerspanning voor gelijkstroom/ gelijkstroom | VBAT | Interne gelijkstroom/ gelijkstroom ingeschakeld | 3.3 | - | 4.2 | V | |
| Voedingsspanning voor het scherm (gegenereerd door interne gelijkstroom/ gelijkstroom) | VCC |
Toelichting 6 (Intern DC/DC ingeschakeld) |
7.0 | - | 7.25 | V | |
| Invoer op hoog niveau | HIV | IOUT = 100μA, 3,3 MHz | 0.8×VDD | - | VDD | V | |
| Invoer op laag niveau | VIL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.2×VDD | V | |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | VDD | V | |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | 0 | - | 0.1×VDD | V | |
| Werkstroom voor VDD | IDD | - | 180 | 300 | μA | ||
| Werkstroom voor VCC (externe VCC) |
ICC |
Noot 7 |
- |
5 |
10 |
mA |
|
| Werkstroom voor VBAT (VCC gegenereerd door interne gelijkstroom/ gelijkstroom) | IBAT |
Noot 8 |
- |
10 |
15 |
mA |
|
| Stoomstandstroom voor VDD | IDD, SLEEP | - | 1 | 5 | μA | ||
| Stoomstandstroom voor VCC | ICC, SLEEP | - | 2 | 10 | μA | ||

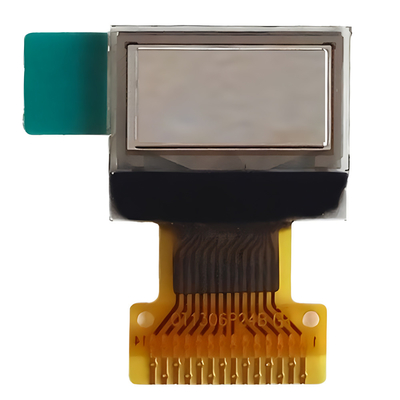

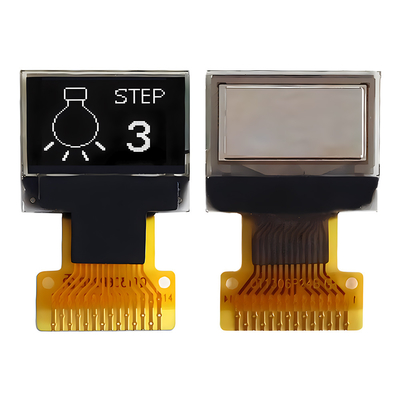

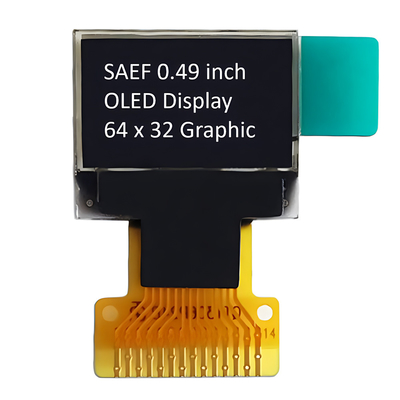

Productbeeld
Inhoud van de betrouwbaarheidstests
| Artikel 1 | Voorwaarden | Criteria | |
| Hoogtemperatuuroperatie | 70°C, 240 uur |
De operationele functies werken. |
|
| Laagtemperatuuroperatie | -40°C, 240 uur | ||
| Hoge temperatuur opslag | 85°C, 240 uur | ||
| Lagering bij lage temperatuur | -40°C, 240 uur | ||
| Hoogtemperatuur/vochtigheid | 60°C, 90% RH, 120 uur | ||
| Thermische schok |
-40°C <==> 85°C, 24 cycli 60 minuten verblijf |
||
