Productdetails:
|
| Producten: | 0.96 inch I2C OLED 4 pins | Resolutie: | 128x64 pixel |
|---|---|---|---|
| Structuur: | COG OLED + PCB | Interface: | I2C facultatief |
| aanraakscherm: | Kan aangepast worden | Zichtrichting: | Alle gezichtshoeken (85/85/85/85) |
| Lijst Dim.: | 24.7 × 27 (mm) (PCB-grootte) | Verbinding: | Metaalspelden |
| Pinnummer: | 4 spelden | Operatieve temperatuur.: | -40°C tot +85°C |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 12864 OLED Display Board-module,de Vertoningsmodule van 128x64 OLED,0.96 inch OLED Display Board Module |
||
SFOM096YZ4-12864WB-02 Specificatie.pdf

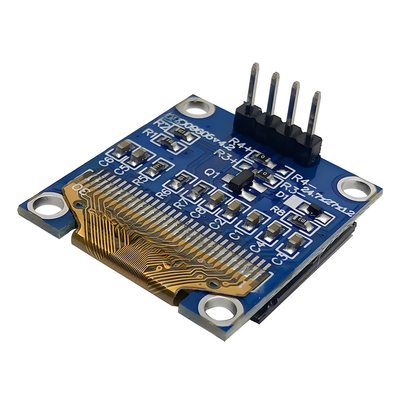

0.96 inch OLED I2C interface Product Inleiding
De 0,96 inch I2C-module is een kleine OLED-displaymodule die veel wordt gebruikt in verschillende elektronische apparaten.De 96-inch OLED I2C-module is een ideale weergaveoplossing in elektronische producten geworden vanwege zijn uitstekende weergaveprestaties en lage energieverbruikskenmerken.
Productcode:SFOM096YZ4-12864WB-02
Grootte van het scherm: 0,96 inch
Resolutie: 128x64 pixels
Zienhoek: groter dan 160 °
Kleuren: geel, blauw, wit, blauw
Stroombehoefte: 3V/5V
Signaltype: digitaal signaal, ondersteunt I2C-communicatie
Pin-definities: GND, VDD, SCK, SDA
Werktemperatuurbereik: -40 °C tot 85 °C (industriële kwaliteit)
Energieverbruik: ongeveer 0,08 W bij volle verlichting, ongeveer 0,06 W
De 0,96 inch OLED zelf heeft zelfverlichtende technologie, die geen achtergrondverlichting vereist.96 inch OLED heeft een zeer laag stroomverbruikHet heeft het kenmerk van een hoog contrast, waardoor gebruikers een uitstekende visuele ervaring hebben.3V en 5V logische niveausHet ondersteunt I2C-interface, slechts twee data-interface kabels zijn nodig om de gegevensoverdracht en controle te voltooien.96 inch OLED wordt veel gebruikt in slimme huizen als een status display scherm voor slimme apparaten, evenals slimme draagbare apparaten voor het weergeven van informatie zoals tijd en gezondheidsgegevens; en het weergeven van belangrijke parameters enzovoort in industriële instrumenten en industriële automatisering.
Kenmerken
| Producten | 0.96 inch OLED I2C-interface |
| Modelnummer | SFOM096YZ4-12864WB-02 |
| Rijschema | 6/64 |
| Zichtrichting | Alle gezichtshoeken |
| Bestuurder IC | SSD1315 |
| Spanning van de voedingsbron | 3.0V |
| VCC | 12.0V |
| Interface | IIC |

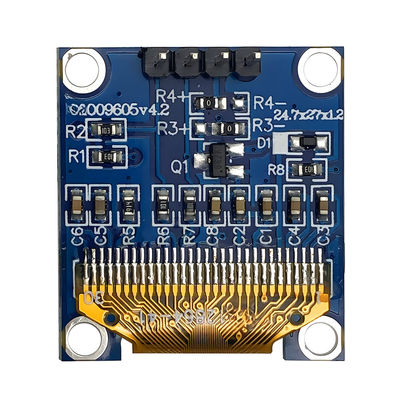

| Grootte van de module | 24.70 (L) x27.0 (W) mm (PCB-grootte) |
| Zichtgebied | 22.74 ((L) x 11.86 (W) mm |
| Actief gebied | 21.74 (L) x 10.86 (W) mm |
| Dot Pitch | 0.154 (W) x 0.154 (H) mm |
| Puntgrootte | 0.17 ((W) x 0,17 ((H) mm |
Ontwerp van de lijn

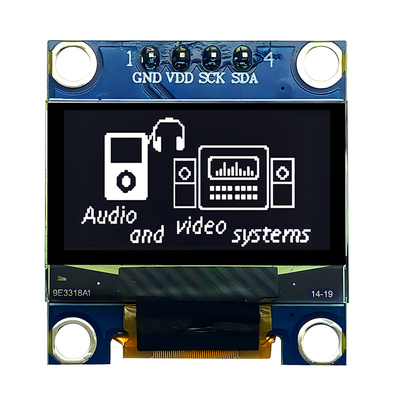

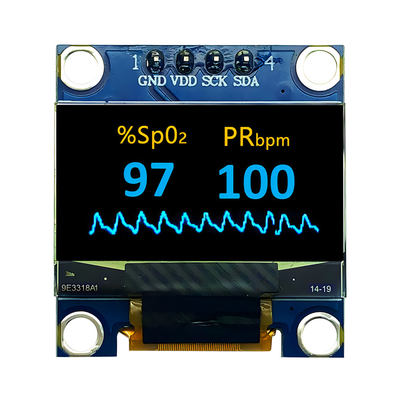

Interface pin definitie
| Pin no. | Symbool | Beschrijvingen |
| 1 | GND | Ground of Logic Circuit |
| 2 | VDD | Energievoorziening voor logica |
| 3 | SCK | Serial clock input. |
| 4 | SDA | Serial data input. |
Optische kenmerken
| Kenmerken | Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid | |
|
Helderheid (VCC wordt extern geleverd) |
Lbr | Noot 5 | 90 | - | - | cd/m2 | |
|
Helderheid (VCC gegenereerd door interne DC/DC) |
Lbr | Toelichting 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (wit) | (x) (y) | C.I.E. 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| Contrasten in donkere kamers | CR | - | 2000:1 | - | |||
| Zienhoek | - | Vrij | - | graad | |||
0.96 inch OLED I2C-interface
Inhoud van de betrouwbaarheidstests
| Artikel 1 | Voorwaarden | Criteria | |
| Hoogtemperatuuroperatie | 70°C, 240 uur |
De operationele functies werken. |
|
| Laagtemperatuuroperatie | -40°C, 240 uur | ||
| Hoge temperatuur opslag | 85°C, 240 uur | ||
| Lagering bij lage temperatuur | -40°C, 240 uur | ||
| Hoogtemperatuur/vochtigheid | 60°C, 90% RH, 120 uur | ||
| Thermische schok |
-40°C-> 85°C, 24 cycli 60 minuten verblijf |
||
