Productdetails:
|
| Producten: | Standaard 128x64 LCM | Resolutie: | 128X64 punten |
|---|---|---|---|
| Bekijk richting: | Om zes uur. | LCD-type: | FSTN, positief |
| Polarisatortype: | Transflective | grootte van de module: | 40.0L×28.0W×4.5H (max) |
| uitkijkplek: | 37.0×20.0 (mm) | DRIVER IC: | ST7567 |
| Pinnummer: | 28 pinnen | Interfaces: | De in punt 6.1.4.1 bedoelde parameters moeten worden geïdentificeerd. |
| werktemperatuur: | -20°C tot +70°C | Voedingsspanning: | 3.3V ((Typische waarde) |
| Levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 128x64 Pixel COG LCD,3.3v COG LCD,FSTN Positieve COG LCD |
||

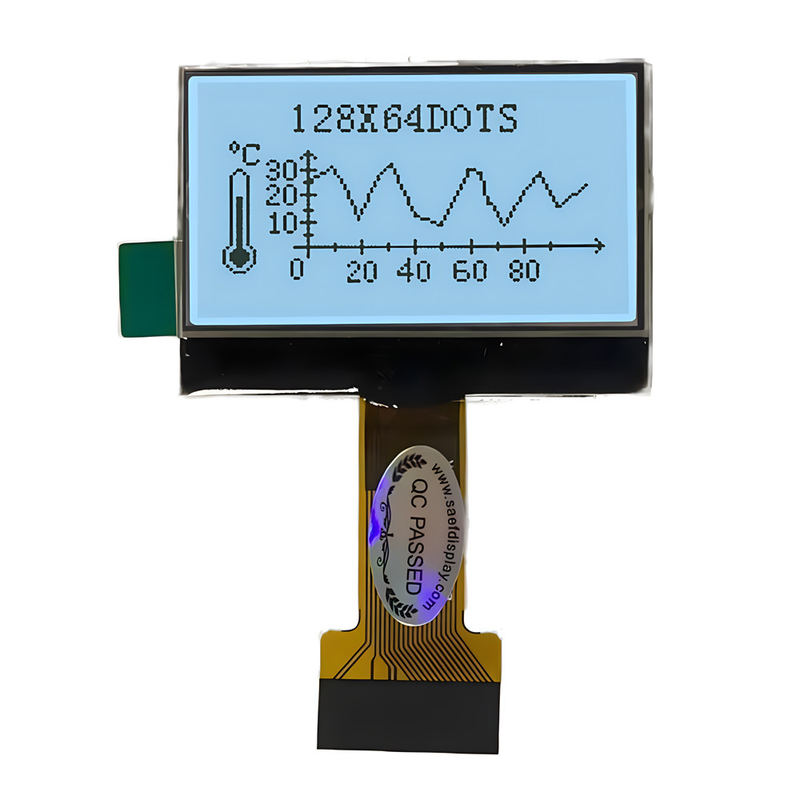

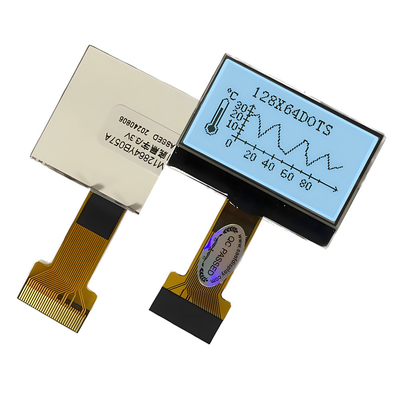

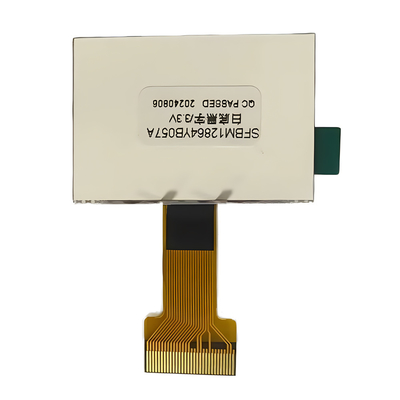

COG Module 128X64 Pixel FSTN Positieve 3.3v Product Inleiding
De 128x64 COG LCD is een extreem veelgebruikte goedkope grafische dot matrix module, dankzij de lage kosten, gebruiksvriendelijkheid en het eenvoudige programmeren.SAEFDISPLAY biedt meer dan 1000 verschillende maten (VA) van standaardproducten voor klanten om uit te kiezenDe positieve FSTN COG LCD kan worden uitgerust met achterlichten van verschillende kleuren, zoals geel, groen, wit, oranje,op het negatieve scherm 128x64 COG LCD, witte, blauwe en andere achterlichten kunnen worden toegevoegd,die het contrast en het kijkhoekbereik van het scherm aanzienlijk kunnen verbeteren.
Kenmerken
Mechanische specificaties
| Artikel 1 | Vervaardiging | Eenheid |
| Modulgrootte ((L×W×H) | 40.0L x 28.0.0W×4,5 ((max) H | mm |
| Zichtgebied ((W×H) | 37.0x20.0 | mm |
| Effectief gebied | 128×64 | punt |
| Dot Pitch ((W×H)) | 0.27x0.27 | mm |
| Puntgrootte (W × H) | 0.245x0.245 | mm |
Tekening
Pin Definitie
| Artikel 1 | SYMBOL | Niveau | FUNCTIE |
| 1 | VDD | +3,3V | Energievoorziening voor logica |
| 2 | C86 | H/L | H:6800 Parallel L:8080 Parallel |
| 3 | VSS | 0V | Power Ground |
| 4 | V0 | — |
Verbind een condensator tussen deze terminal en de VSS-terminal |
| 5 | V1 | — | |
| 6 | V2 | — | |
| 7 | V3 | — | |
| 8 | V4 | — | |
| 9 | CAP2- | — | Sluit een condensator aan tussen deze terminal en de CAP2+ terminal |
| 10 | CAP2+ | — | Verbind een condensator tussen deze terminal en de CAP2-terminal |
| 11 | CAP1- | — | Verbind een condensator tussen deze terminal en de CAP1-terminal |
| 12 | GLB1+ | Sluit een condensator aan tussen deze terminal en de CAP1+ terminal | |
| 13 | GLB3+ | — | Verbind een condensator tussen deze terminal en de CAP1-terminal |
| 14 | VOUT | Verbind een condensator tussen deze terminal en de VSS of VDD terminal | |
| 15 | VSS | 0V | Power Ground |
|
16 ~ 23 |
D7~D0 |
H/L |
8-bits tweerichtings databus |
|
24 |
/RD |
H/L |
8080 Parallel:De gegevensbus is in een uitgangsstatus wanneer dit signaal L is. 6800 Parallel:Dit is de insteekterminal voor de activatie van de klok van de MPU van de reeks 6800. |
|
25 |
/WR |
H/L |
8080 Parallel:De signalen op de databus zijn vastgemaakt aan de oplopende rand van het /WR-signaal. 6800 Parallel:H:Lees L:Schrijf |
| 26 | A0 | H/L |
H: geeft aan dat D0 tot en met D7 weergegeven gegevens zijn. L: geeft aan dat D0 tot en met D7 controlegegevens zijn. |
| 27 | /RES | H/L | De resetoperatie wordt uitgevoerd door het signaalniveau /RES |
| 28 | CS1 | L | Chip selectie signaal |
Maximale absolute limiet
| Artikel 2 | Symbool | Min. | Maximaal | Eenheid | Voorwaarde |
| Voedingsspanning | Vdd | 2.5 | 3.6 | V | Vss=0V |
| Inlaatspanning | Vinaal | 0 | Vdd | V | Vss=0V |
| Werktemperatuur | Hoogte | - 20 | + 70 | °C | Geen condensatie |
| Bergingstemperatuur | Tst | -30 | + 80 | °C | Geen condensatie |
KARACTERISTISCHEN VAN HORLIGT (Kleur:wit)
| Artikel 1 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Voorwaarde |
| Voorspanning | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| Luminansie | Lv | 280 | 350 | 420 | cd/m2 | |
| Aantal LED's | - | - | 3 | - | Een stuk. | - |
| Verbindingsmodus | P | - | Parallel | - | - | - |
