Productdetails:
|
| Producten: | 1.45 inch Full Color OLED | Resolutie: | 160x128 pixels |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | 8-bits 68XX/80XX Parallel, 4-draad SPI, I2C |
| Kleur weergeven: | Volle kleur | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 350,80 x 30,80 x 1,60 (mm) | Actief gebied: | 28.78 x 23.024 (mm) |
| Pixel Pitch: | 00,06 x 0,18 (mm) | werktemperatuur: | -40°C aan +70°C |
| Opbergtemperatuur: | -40°C tot +85°C | DRIVER IC: | SSD1333 |
| Voerspanning voor logica: | 1.65 - 3,5 V | Pinnummer: | 30 pin's |
| Verantwoordelijkheid: | 1/128 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 160x128 pixels OLED-display,1.45 inch OLED display,30 pin OLED-scherm |
||

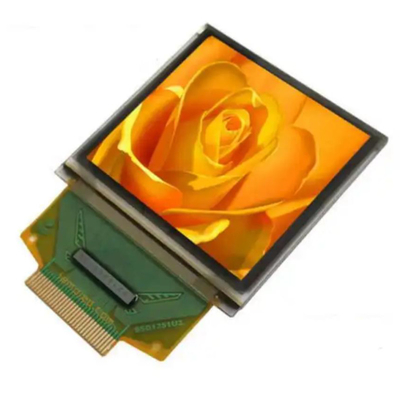

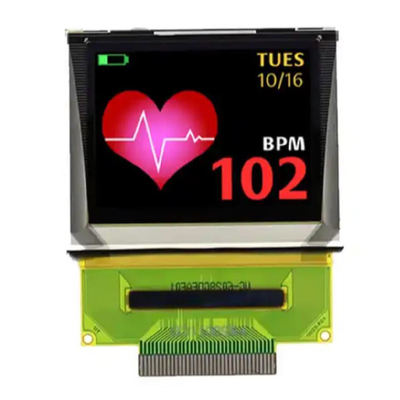

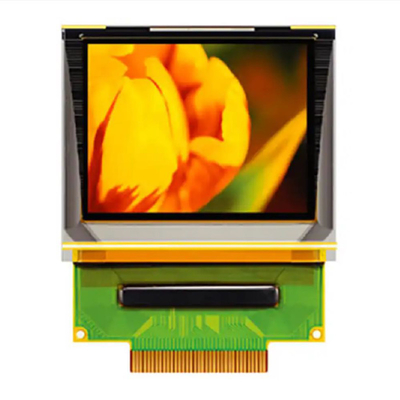

1.45 inch AMOLED 160x128 Dots 30 Pins Product Inleiding
SFOS145TW-7100AN is een kleuren OLED-scherm. OLED (Organic Light Emitting Diode) is een nieuwe generatie technologie met helderder, duidelijker afbeeldingen en een snellere responssnelheid.45-inch SFOS145TW-7100AN OLED-display bestaat uit 160 x 128 monochrome stippenDeze OLED-module is lichtgewicht, weinig stroomverbruikt, klein in grootte en heeft verschillende interfaces om uit te kiezen; het is de standaard SPI-, parallelle en I2C-interface.
De effectieve oppervlakte (diagonale) van dit product SFOS145TW-7100AN is 1,45 inch, de module is 35,80 x 30,80 x 1,60 (mm) en de effectieve oppervlakte is 28,78 x 23,024 (mm).45-inch OLED-scherm is uitgerust met IC SSD1333 en heeft een hoge contrastverhouding van 20000:1Het spanningsbereik van de logische voedingsbron is 1,65 V-3,5 V, met een typische waarde van 3 V. Het is zeer geschikt voor toepassingen zoals medische apparatuur, POS-systemen, witte goederen, thuistoepassingen,industriële instrumenten, automatisering, audiovisuele weergave systemen, producten voor persoonlijke verzorging, huishoudelijke apparaten, auto-displays, dynamische informatie-displays, enz.
Specificaties voor het weergeven
1) Display Mode: Passieve matrix
2) Display kleur: 262.144 kleuren (maximaal)
3) Rijdbelasting: 1/128 Belasting
Mechanische specificaties
1) Omschrijving: volgens de bijgevoegde omschrijving
2) Aantal pixels: 160 (RGB) × 128
3) Grootte van de module: 35,80 × 45,30 × 1,60 (mm)
4) Panelgrootte: 35,80 × 30,80 × 1,60 (mm) inclusief Anti-Glare polarisator
5) Actief gebied: 28,78 × 23,024 (mm)
6) Pixelpitch: 0,06 × 0,18 (mm)
7) Pixelgrootte: 0,04 × 0,164 (mm)
8) Gewicht: TBD (g) ± 10%
1.45 inch AMOLED 160x128 Dots 30 Pins Product tekening
Pin Definitie
| Pin nr. | Symbool | Invoer/uitvoer | Functie | ||||||||||||||||||||||||
| PowerSuply | |||||||||||||||||||||||||||
| 22 | VDD | P |
Stroomvoorziening voor kernlogisch circuit Dit is een spanningstoevoer pin die intern wordt geregeld door VCI. Een condensator moet onder alle omstandigheden worden aangesloten tussen deze pin en VSS. |
||||||||||||||||||||||||
| 5, 25 | VCC | P |
Stroomvoorziening voor OEL-paneel Dit is de meest positieve spanningstoevoer pin van de chip. externe bron. |
||||||||||||||||||||||||
| 23 | VSS | P |
Grondslag van het OEL-systeem Dit is een aardingspin. Het fungeert ook als een referentie voor de logische pinnen, de OEL aandrijvingspanningen, en de analoge circuits. Het moet worden aangesloten op externe aarding. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
Ground van analoog circuit Dit zijn de analoge koppelingen, ze moeten extern aangesloten zijn op VSS. |
||||||||||||||||||||||||
| Bestuurder | |||||||||||||||||||||||||||
| 24 | IREF | Ik... |
Huidige referentie voor helderheidsregeling Deze pin is een segment stroom referentie pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5 μA. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Hoog uitgangsspanning voor COM-signaal Deze pin is de input pin voor het hoge uitgangsspanningsniveau voor COM-signalen. Tantaalcondensator moet worden aangesloten tussen deze pin en VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Spanningsuitgang laag niveau voor SEG-signaal Dit is de segmentspanningsreferentiespeld. Wanneer de externe VSL niet wordt gebruikt, dient deze pin open te worden gelaten en dient de diode te worden geaard. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | FR | O |
Frame Frequency Triggering Signal Deze pin stuurt een signaal dat kan worden gebruikt om de status van de bestuurder te identificeren. |
||||||||||||||||||||||||
| Interface | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Ik... |
Communicatieprotocol Selecteer Deze pinnen zijn MCU-interface selectie input. Zie de volgende tabel: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4-draad SPI | 0 | 0 | |||||||||||||||||||||||||
| 8-bits 68XX Parallel | 0 | 1 | |||||||||||||||||||||||||
| 8-bits 80XX Parallel | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | Ik... |
Stroomherstel voor controller en bestuurder Als de pin laag is, wordt de initialisatie van de chip uitgevoerd. |
||||||||||||||||||||||||
| 18 | CS# | Ik... |
Chip selecteren Deze pin is de chip selecteer input. De chip is alleen ingeschakeld voor MCU communicatie als CS# laag wordt getrokken. |
||||||||||||||||||||||||
|
19 |
D/C# |
Ik... |
Gegevens/command control Deze pin is Data/Command control pin. Wanneer de pin hoog wordt getrokken, wordt de input op D7~D0 behandeld als display data. Wanneer de pin laag wordt getrokken, wordt de input op D7~D0 behandeld als display data.de input op D7~D0 wordt overgedragen aan het commando register. Wanneer de pin hoog wordt getrokken en de serieinterface-modus is geselecteerd, worden de gegevens bij SDIN als gegevens behandeld. Wanneer de seriële modus met drie draden is geselecteerd, moet deze pin worden aangesloten op de VSS. Voor een gedetailleerde relatie met MCU-interfacesignalen, zie de Timing Characteristics Diagrams. |
||||||||||||||||||||||||
| Interface | |||
|
14 |
E/RD# |
Ik... |
Lezen/Schrijven Deze pin is de ingang van de MCU-interface. Bij verbinding met een 68XX-serie microprocessor wordt deze pin gebruikt als het Enable (E) signaal.Lees-/schrijfoperatie wordt gestart wanneer deze pin hoog en de CS# laag wordt getrokken. Bij verbinding met een 80XX-microprocessor ontvangt deze pin het signaal Lees (RD#). Wanneer de seriële modus is geselecteerd, moet deze pin worden aangesloten op de VSS. |
|
15 |
R/W# |
Ik... |
Lees/schrijf Selecteer of schrijf Deze pin is de ingang van de MCU-interface. Bij verbinding met een microprocessor van de 68XX-serie wordt deze pin gebruikt als input voor het selecteren van lezen/schrijven (R/W#).Trek deze pin naar High voor leesmodus en Low voor schrijfmodus.. Wanneer de 80XX-interface-modus is geselecteerd, is deze pin de input voor Schrijven (WR#). Wanneer de seriële modus is geselecteerd, moet deze pin worden aangesloten op de VSS. |
|
6 tot 13 |
D7~D0 |
Invoer/uitvoer |
Host-gegevensinvoer/uitvoerbus Deze pinnen zijn 8-bits tweerichtings databussen die worden aangesloten op de databus van de microprocessor.D1 is de seriële gegevensinvoer SDIN en D0 is de seriële klokinvoer SCLK. Niet-gebruikte pinnen moeten worden aangesloten op de VSS, behalve D2 in serie-modus. |
| Reserve | |||
|
1, 30
|
NC | - |
Reserverde pin (ondersteunende pin) De dragende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen. |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid |
| Voerspanning voor de werking | VDD | -Nee.3 | 4 | V |
| Voerspanning voor I/O-pins | VDDIO | -Nee.3 | 4 | V |
| Voerspanning voor het scherm | VDDH | -Nee.3 | 15 | V |
| Werktemperatuur | Top | -40 | 70 | .C |
| Bergingstemperatuur | TSTG | -40 | 85 | .C |
| Levensduur (100 cd/m2) | 10,000 | - | uur |
Optische kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Helderheid | Lbr | Noot 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (wit) | (x) (y) | C.I.E. 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| C.I.E. (rood) | (x) (y) | C.I.E. 1931 | 0.620.28 | 0.660.32 | 0.70 0.36 | |
| C.I.E. (groen) | (x) (y) | C.I.E. 1931 | 0.240.60 | 0.280.64 | 0.320.68 | |
| C.I.E. (blauw) | (x) (y) | C.I.E. 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| Contrasten in donkere kamers | CR | - | > 10,000:1 | - | ||
|
Zienhoek |
-
|
Vrij |
-
|
graad |
1.45 inch AMOLED 160x128 Dots 30 Pins
