Productdetails:
|
Sleutelwoorden: | 13.3 inch TFT LCD met CTP | Resolutie: | 1920*1080 pixel |
---|---|---|---|
LCD-interface: | EIV | Oppervlaktehelderheid: | 1000 cd/m2 |
aanraakscherm: | CTP | CTP-interface: | USB-stick |
Actief gebied: | 293.76 x 165,24 mm | Operatieve temperatuur.: | -10°C tot +60°C |
Opbergtemperatuur: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
Kleur weergeven: | 16.7 M | LED-levensduur: | 30.000 Uren |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
Markeren: | 1000nits PCAP TFT LCD-schermmodule,1920x1080 PCAP TFT LCD-schermmodule |
Over dit item SFTO1330XC-7119A3CT
Verbeter uw visuele ervaring met de 13,3 inch TFT LCD Display Module met een PCAP (Projected Capacitive) touchscreen.Dit hoogwaardige scherm combineert een prachtig beeld met een ontvankelijke aanraakfunctie, waardoor het ideaal is voor een breed scala aan toepassingen.
Hoge resolutie: Geniet van scherp en helder beeld met een resolutie van 1920 x 1080 pixels, met uitzonderlijke beeldkwaliteit voor elke toepassing, of het nu gaat om industrieel gebruik, medische apparaten,of interactieve kiosken.
Briljante helderheid: met een helderheidsniveau van 1000 nits zorgt dit scherm voor uitstekend zicht, zelfs in goed verlichte omgevingen, waardoor het geschikt is voor binnen- en buitentoepassingen.
PCAP-touchscreentechnologie: de geprojecteerde capacitieve touch (PCAP) -technologie biedt een soepele en responsieve touch-ervaring en ondersteunt multi-touch-functionaliteit voor verbeterde gebruikersinteractie.
EDP-interface: Deze displaymodule is uitgerust met een Embedded DisplayPort (EDP) -interface en maakt het gemakkelijk om met verschillende systemen te integreren, waardoor een snelle en efficiënte gegevensoverdracht mogelijk is.
De 13,3 inch TFT LCD Display Module is perfect voor een verscheidenheid aan toepassingen, waaronder:
Ontworpen voor prestaties en betrouwbaarheid, is de 13,3 inch TFT LCD Display Module met PCAP Touchscreen uw oplossing voor een hoge kwaliteit visuele ervaringen.uitstekende helderheid, en gebruiksvriendelijke aanraakmogelijkheden, is dit scherm ontworpen om aan de eisen van moderne toepassingen te voldoen.
Upgrade uw projecten vandaag nog met de 13,3 inch TFT LCD Display Module en geniet van prachtige afbeeldingen en naadloze interactie die indruk zal maken op uw gebruikers!
Productspecificatie
Kenmerken |
Grootte | 13.3 inch |
Resolutie | 1920 (horizontaal) x 1080 (verticaal) | |
Interface | eDP1.2/2.7Gbps/2baan | |
Type verbinding | 20455-030E-76 (I-PEX) | |
Kleurdiepte | 16.7M | |
Technologie | A-si | |
Display Spec. Pixel pitch (mm) | 0.153 x 0.153 | |
Pixelconfiguratie | RGB Verticale streep | |
Afbeeldingsmodus | Normaal zwart | |
TP Driver IC | NC | |
LCD-oppervlaktebehandeling | Anti-glare coating: ((3H) | |
Zichtrichting | U/D/L/R:85/85/85/85 | |
Contrastverhouding | 1000:1 | |
Kleurenpalet | 72% | |
Lichtsterkte ((cd/m2) | 1000 ((TYP.) | |
Energieverbruik |
LCD:1.8 (W) (Max.) (White Pattern) |
|
LED-nummers | 50 LED's | |
Gewicht (g) | - | |
Mechanische apparatuur |
Omtrek (W x H x D) (mm) | 3070,55 x 185,62 x 7,25 mm |
TP Zichtgebied van het objectief ((mm) |
294.36x165.84 |
|
LCM (W x H x D) (mm) | 305.19 x 177,69 x 5,25 mm | |
LCD-actief gebied ((mm) | 293.76 x 165.24 | |
Met/zonder TSP | Met TSP |
Externe tekening
Interface pin definitie
Terminal |
Symbool |
Functies |
|
1 |
NC |
Geen verbinding. |
|
2 |
H-GND |
Ground |
|
3 |
LAN1 N |
Aanvullende signaalverbinding _Lane1 |
|
4 |
LAN1 P |
Echte signaalverbinding _Lane1 |
|
5 |
H-GND |
Ground |
|
6 |
LAN0_N |
Aanvullende signaalverbinding _Lane0 |
|
7 |
LAN0_P |
Echte signaalverbinding _Lane0 |
|
8 |
H-GND |
||
9 |
AUXP |
Echte signaalverbinding _Auxiliary Channel |
|
10 |
AUXN |
||
11 |
H-GND |
Ground |
|
12 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
13 |
LCD_VCC |
Stroomvoorziening, 3,3 V (typisch) |
|
14 |
BIST |
Panel zelftest in te schakelen |
|
15 |
H_GND |
Ground |
|
16 |
H_GND |
Ground |
|
17 |
HPD |
HPD ((Hot Plug Detect) Signal Pin |
|
18 |
BL_GND |
Ground met hoge snelheid |
|
19 |
BL_GND |
Ground met hoge snelheid |
|
20 |
BL_GND |
Ground met hoge snelheid |
|
21 |
BL_GND |
Ground met hoge snelheid |
|
22 |
BL EN |
Achterlicht ingeschakeld/uitgeschakeld |
|
23 |
BL PWM |
Achterlicht PWM Dimming |
|
24 |
NC |
Geen verbinding. |
|
25 |
NC |
Geen verbinding. |
|
26 |
BL PWR |
Achterlichtvermogen |
|
27 |
BL PWR |
Achterlichtvermogen |
|
28 |
BL PWR |
Achterlichtvermogen |
|
29 |
BL PWR |
Achterlichtvermogen |
|
30 |
NC |
Geen verbinding. |
Elektrische specificaties
Parameter |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Opmerkingen |
|
Oppervlakhelderheid |
800 | 1000 | cd/m2 | |||
Spanning van de voedingsbron |
VDD |
3.0 |
3.3 |
V |
Noot 1 |
|
Toegestane invullingsgolfspanning |
VRF |
- |
- |
100 |
mV |
Bij VDD = 3,3 V |
Stroomvoorziening |
IDD |
- |
- |
mA |
Toelichting 1 |
|
Differentiële invoerspanning |
VID |
- |
1320 |
mV |
||
Energieverbruik |
0.9 |
|
W |
Toelichting 1 |
||
- |
4 |
- |
W |
Toelichting 2 |
||
- |
4.9 |
- |
W |
Optische kenmerken
Artikel 2 | Symbool | Voorwaarde | Specificaties | Eenheid | |||
- Min. | Typus. | Max, ik ben er klaar voor. | |||||
Contrastverhouding | CR |
O=0deg |
700 | 1000 | |||
Luminans van wit | Jaar van toepassing | 800 | 1000 | cd/m2 | |||
Reactietijd | TR+TF | 30 | 35 | ms | |||
Chromatische kleur |
Rood | XR | (0,642) | ||||
YR | (0,333) | ||||||
Groen | Xg | (0,301) | |||||
Dat is het. | (0,621) | ||||||
Blauw | XB | (0,153) | |||||
YB | (0,055) | ||||||
Wit | Xw | (0,313) | |||||
- Jawel. | (0,329) | ||||||
Zienhoek |
Wat? | 11 uur. 3 uur. |
Centrum CR≥10 |
80 | 85 |
de |
|
12 ((9 uur) | 80 | 85 | |||||
Ver. | θ2 ((12 uur) | 80 | 85 | ||||
θ1 ((6 uur) | 80 | 85 | |||||
NTSC-verhouding | % | 65 | 72 | % |

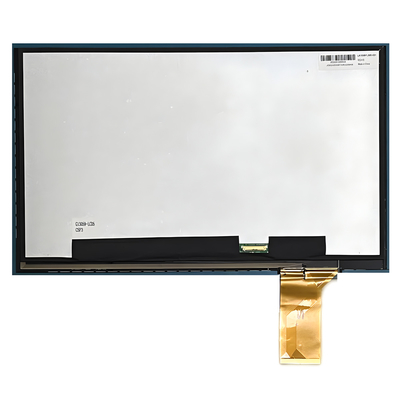

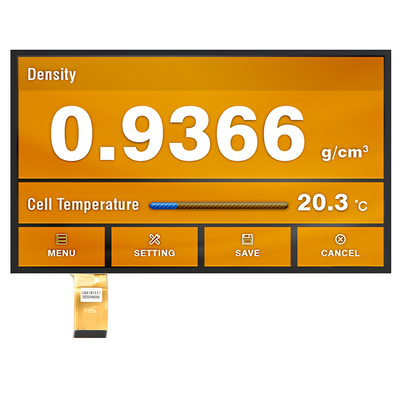

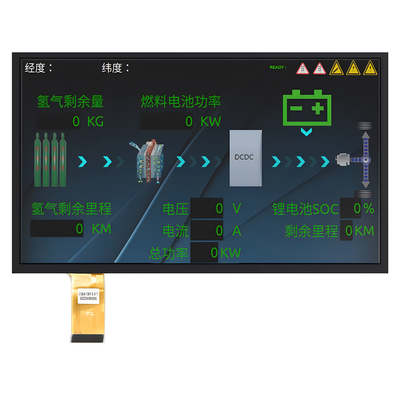

Productbeeld
