Productdetails:
|
| Producten: | 3.6 inch cirkelvormig TFT-display | Resolutie: | 544 (RGB) x 506 punten |
|---|---|---|---|
| Oppervlaktehelderheid: | 1000 cd/m2 (nits) | Touchscreen: | capacitieve touchscreen (CTP) |
| Zichtrichting: | IPS Volledige het Bekijken Hoek | DRIVER IC: | ST72566 |
| Pinnummer: | 40 pin's | Verbinding: | ZIF |
| Interface: | RGB 24 beetjes | LED-levensduur: | 40,000 uur |
| Bovenkant:: | -30°C aan +85°C | Uitlegdimensie: | 107.13 ((W)) × 107.13 ((H) × 9.76 ((T) mm |
| Actief gebied: | 89.76 ((W) x83.49 ((H) mm | Naleving: | REACH- en RoHS-conform |
| Markeren: | Circulair LCD-scherm met hoge helderheid,3.6 inch cirkelvormig LCD-scherm,544x506 cirkelvormig LCD-scherm |
||
Automotive Grade 3.6-inch Circular TFT LCD Display Module Beschrijving
Circulaire IPS-LCD-schermen hebben geleidelijk de aandacht van gebruikers getrokken vanwege hun unieke voordelen en brede toepassingsscenario's.Het afgeronde hoekontwerp maakt de rand van het scherm gladder en het visuele effect comfortabeler. Tegelijkertijd maakt dit ontwerp het scherm ook ergonomischer en gebruiksvriendelijker.en ook de visuele ervaring van de gebruiker te verbeterenHet voordeel van een cirkelvormig IPS-LCD-scherm is het lage energieverbruik, wat betekent dat het tijdens de werking minder warmte opwekt en geen grote hitteafvoerers vereist.Daardoor wordt energieverspilling en milieuvervuiling verminderd.
TS8036WV001-T is een 3,6 inch TFT module met 544x506 resolutie IPS technologie.Uitgerust met een 5-punts PCAP touchscreen dat I2C-interface ondersteuntDe multi-touchfunctionaliteit en de uitstekende visuele prestaties maken het een ideale keuze voor veeleisende toepassingen.
-Low Input Voltage: VDD: 2,7~3,6V;
- Display Kleuren van TFT LCD: 16,7M kleuren
-CPU-interface: -RGB 24BIT
- Interne stroomcircuit.
|
Algemene informatie
|
Specificatie | Eenheid |
| Hoofdpaneel | ||
| Afbeeldingsruimte ((AA)) | 89.76 ((H) * 83.49 ((V) (3.6 inch)) | mm |
| Bestuurderselement | a-Si TFT actieve matrix | - |
| Kleuren weergeven | 16.7M | Kleuren |
| Aantal pixels | 544 ((RGB) *506 | puntjes |
| Pixel-arrangement | RGB verticale strook | - |
| Pixel pitch | 0.165 ((H) *0.165 ((V) | mm |
| Zienhoek | Alle | uur. |
| Rijden IC | ST72566 | - |
| Kleurenpixelopstelling | RGB verticale strook | |
| Afbeeldingsmodus | Transmisief/ Normaal zwart | - |
| Werktemperatuur | -30 ¢ + 85 | °C |
| Bergingstemperatuur | -30 ¢ + 85 | °C |
Mechanische informatie
|
Artikel 1
|
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Notitie | |
| Grootte van de module | Horizontaal ((H) | - | 107.13 | - | mm | -Nee.1 |
| Verticaal ((V) | - | 107.13 | - | mm | -Nee.1 | |
| Diepte ((D) | - | 9.76 | - | mm | ±0.4 | |
| Gewicht | - | TBD | - | g | - | |
TFT-LCD-schermmodule van 3,6 inch
Beschrijving van de PIN
|
PIN-nummer. |
SYMBOL |
Niveau | Beschrijving |
| 1 | LEDK | L | Achterlicht. |
| 2 | LEDA | H | Achterlicht+ |
| 3 | GND | H | krachtgrond |
| 4 | VCC | H | stroomvoorziening ((2.7-3.6V) |
| 5-12 | R0-R7 | H/L | Rode gegevensbus |
| 13 tot 20 | G0-G7 | H/L | Groene gegevensbus |
| 21-28 | B0-B7 | H/L | Blauwe gegevensbus |
| 29 | GND | L | krachtgrond |
| 30 | DCLK | H/L | Pixel-kloksignaal pin |
|
31 |
DISP | H/L | is aangesloten op VDD in normale bedrijfsmodus. is aangesloten op GND, is de IC in standby-modus. |
| 32 | HSYNC | H/L | Horizontale synchronisatie. |
| 33 | VSYNC | H/L | Verticale synchronisatie. |
| 34 | DE | H/L | Signal voor data-activatie |
|
35 |
AUTODL |
H/L |
OPT-functie bedieningsspeld |
| 36 | CS | H/L | Chip selecteer input pin |
| 37 | SCL | H/L | Serial clock input. |
| 38 | SDA | H/L | Serial data input pin |
| 39 | NTC1 | / | Sluit de thermistor aan |
| 40 | NTC2 | / | Sluit de thermistor aan |
Absolute maximale ratings
|
Artikel 1 |
Symbool |
Waarden |
Eenheid |
|
| Min. | Max, ik ben er klaar voor. | |||
| Voerspanning voor logisch circuit | IOVCC | -Nee.3 | 4.6 | V |
| Voerspanning voor analoge schakelingen | VCI | -Nee.3 | 4.6 | V |
DC-ELECTRISCHE KARACTERISTICEN
|
Artikel 1
|
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Max, ik ben er klaar voor. | ||||
| Stroomvoorziening | VCC | 2.7 | 2.8 | 3.3 | V | |
| Normale modus Stroomverbruik | Icc | - | - | 55 | mA | VCC=3,3V |
| TFT-poort ON-spanning | VGH | 11.5 | 12 | 16 | V | |
| TFT-poort OFF-spanning | VGL | -8 | -12 | -12 | V | |
KARACTERISTISCHEN van de achterlichtunit
|
Artikel 1
|
Symbool |
Waarden |
Eenheid |
Opmerking |
||
| Min. | Type | Maximaal. | ||||
| Voltage van de voeding | Vf | 13.5 | - | 16 | V | |
| Vorderingsvoorziening | Als | - | 180 | - | mA | |
| LCM-luchtvermogen | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| Uniformiteit | / | 80 | % | - | ||

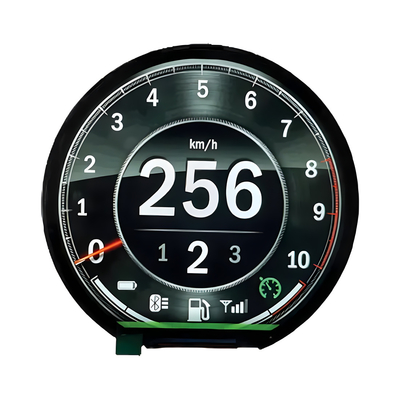

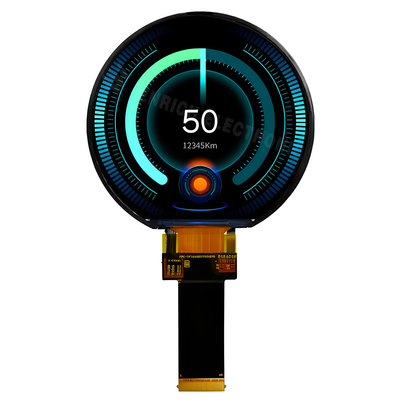

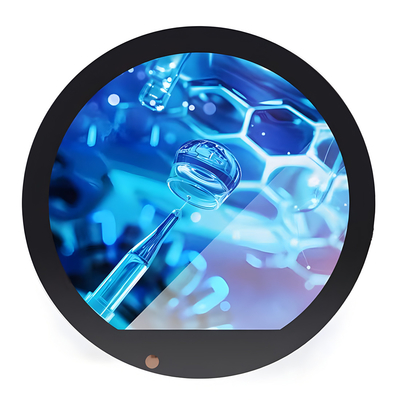

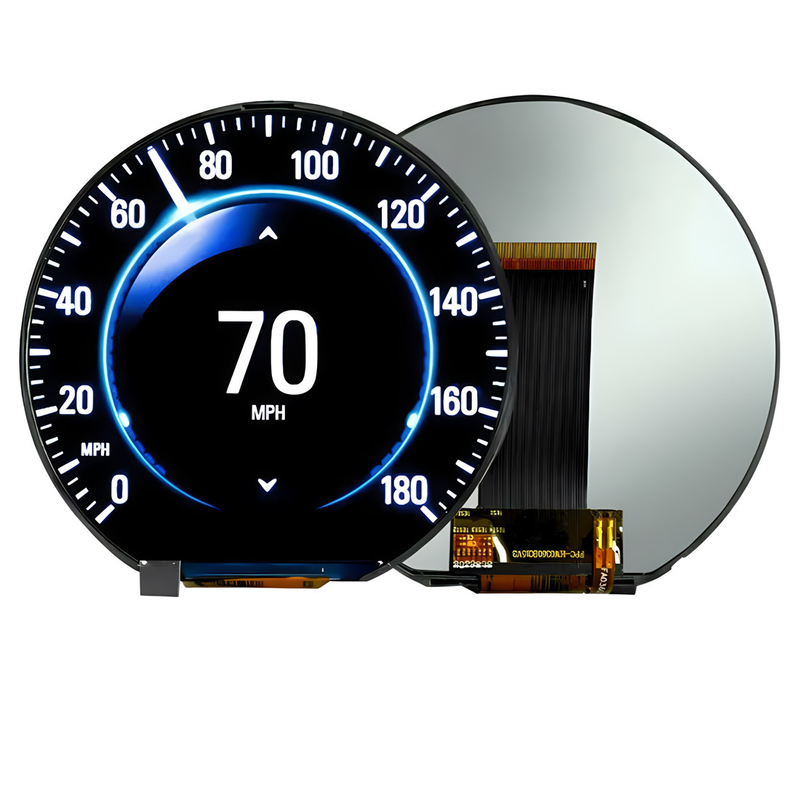

Circulaire TFT-LCD-schermmmodule van 3,6 inchProductbeeld
