Productdetails:
|

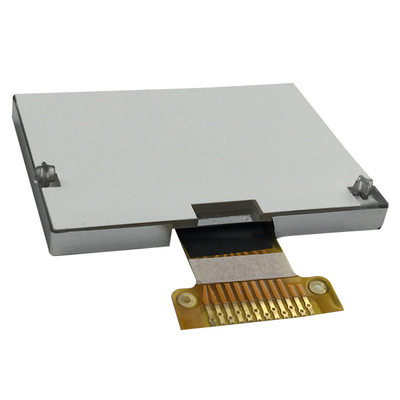

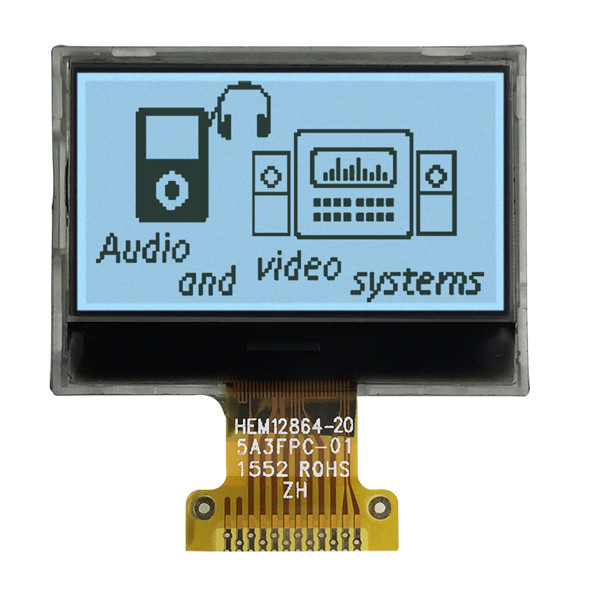

Producten: | Standaard 128x64 LCM | Resolutie: | 128X64 punten |
---|---|---|---|
Bekijk richting: | Om zes uur. | LCD-type: | FSTN, positief |
Polarisatortype: | Transflective | grootte van de module: | 40.0L×28.0W×4.5 (max) H |
uitkijkplek: | 37.0×20.0 mm | DRIVER IC: | ST7567 |
Pinnummer: | 28 pinnen | Interfaces: | De in punt 6.1.4.1 bedoelde parameters moeten worden geïdentificeerd. |
werktemperatuur: | -20°C tot +70°C | Voedingsspanning: | 3.3V ((Typische waarde) |
Levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
Markeren: | 128x64 FSTN Grafisch LCD-scherm,Positief LCD-grafisch LCD-display,12864 Dots Grafisch LCD-scherm |
Kenmerken
Mechanische specificaties
Artikel 1 | Vervaardiging | Eenheid |
Modulgrootte ((L×W×H) | 40.0L x 28.0.0W×4,5 ((max) H | mm |
Zichtgebied ((W×H) | 37.0x20.0 | mm |
Effectief gebied | 128×64 | punt |
Dot Pitch ((W×H)) | 0.27x0.27 | mm |
Puntgrootte (W × H) | 0.245x0.245 | mm |
Tekening
Pin Definitie
Artikel 1 | SYMBOL | Niveau | FUNCTIE |
1 | VDD | +3,3V | Energievoorziening voor logica |
2 | C86 | H/L | H:6800 Parallel L:8080 Parallel |
3 | VSS | 0V | Power Ground |
4 | V0 | — |
Verbind een condensator tussen deze terminal en de VSS-terminal |
5 | V1 | — | |
6 | V2 | — | |
7 | V3 | — | |
8 | V4 | — | |
9 | CAP2- | — | Sluit een condensator aan tussen deze terminal en de CAP2+ terminal |
10 | CAP2+ | — | Verbind een condensator tussen deze terminal en de CAP2-terminal |
11 | CAP1- | — | Verbind een condensator tussen deze terminal en de CAP1-terminal |
12 | GLB1+ | Sluit een condensator aan tussen deze terminal en de CAP1+ terminal | |
13 | GLB3+ | — | Verbind een condensator tussen deze terminal en de CAP1-terminal |
14 | VOUT | Verbind een condensator tussen deze terminal en de VSS of VDD terminal | |
15 | VSS | 0V | Power Ground |
16 ~ 23 |
D7~D0 |
H/L |
8-bits tweerichtings databus |
24 |
/RD |
H/L |
8080 Parallel:De gegevensbus is in een uitgangsstatus wanneer dit signaal L is. 6800 Parallel:Dit is de insteekterminal voor de activatie van de klok van de MPU van de reeks 6800. |
25 |
/WR |
H/L |
8080 Parallel:De signalen op de databus zijn vastgemaakt aan de stijgende rand van het /WR-signaal. 6800 Parallel:H:Lees L:Schrijf |
26 | A0 | H/L |
H: geeft aan dat D0 tot en met D7 weergegeven gegevens zijn. L: geeft aan dat D0 tot en met D7 controlegegevens zijn. |
27 | /RES | H/L | De resetoperatie wordt uitgevoerd door het signaalniveau /RES |
28 | CS1 | L | Chip selectie signaal |
Display Data RAM (DDRAM)
De Display Data RAM slaat pixelgegevens op voor het LCD-scherm. Het is een 64 rij bij 128 kolom adreserbare array. Elke pixel kan worden geselecteerd wanneer pagina- en kolomadressen worden opgegeven.de rijen zijn verdeeld in 8 pagina's (Page 0~Page 7) van 8 rijen. De gegevens worden op de 8 rijen van elke rij geschreven De weergave van de gegevens van D0 tot en met D7 van de microprocessorDe LCD-controller en de MPU-interface werkenonafhankelijk, kunnen gegevens worden geschreven in RAM op hetzelfde moment dat de gegevens worden weergegevenzonder flikker op LCD.
Pagina-adrescircuit
Dit circuit is bedoeld voor het verstrekken van een pagina-adres voor het weergeven van gegevens RAM. Het bevat 4-bits Page AddressHet adres van de pagina moet worden ingesteld voordat toegang wordt verkregen tot de DDRAM-inhoud.Pagina Adres 8 is een speciaal RAM-gebied voor pictogrammen en weergave gegevens D0 is alleen geldig.
Kolomadrescircuit
Column Address Circuit heeft een 8-bits vooraf ingestelde teller die Column Address aan deDisplay Data RAM (DDRAM). Het DDRAM-kolomadres wordt gespecificeerd door het commando Set Column Address. Het gespecificeerde kolomadres wordt met elke toegang tot het lezen/schrijven van weergavegegevens verhoogd met (+1).Dit maakt het mogelijk om continu toegang te krijgen tot de weergave van de MPU. Control flag MY kan de uitvoervolgorde van de COM-pads omkeren. En de MX-vlag maakt het mogelijk om de relatie tussen het kolomadres en de SEG-outputs om te keren.de weergegeven gegevens in de DDRAM na wijziging van de MX-flaginstelling.Zie gegevensblad ST7565.
