Productdetails:
|
| Producten: | 3.12" OLED-display | Resolutie: | Resolutie van 256x64 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | 4 draden SPI-interface |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Actief gebied: | 76.78 ((L) x 19.18 ((W)) mm | rijmwijze: | 1/64 Werkcyclus |
| Greyscale: | 16 Grijzige schalen | Controller: | SSD1322 |
| werktemperatuur: | -30°C tot +85°C (aanpasbaar) | Opbergtemperatuur: | -40°C aan +90°C |
| Schriftkleur: | Wit Blauw Geel Groen | Voedingsspanning: | 3V |
| Pinnummer: | 7 koppen, 16 opties | Naleving: | REACH- en RoHS-conform |
| Markeren: | SPI-interface Grafisch OLED-display,3.12 inch grafisch OLED-display,256x64-punten OLED-displaymodule |
||
** Datasheet Download **
SFOM312YZ7-25664WBYG-01 Specificatie.pdf
Grafisch OLED-scherm 3,12 inch SPI-interface Product Inleiding
Beschrijving
Het SFOM312YZ7-25664WBYG-01-model is een COF Graphic OLED, met een diagonale grootte van 3,12 inch en een resolutie van 256x64 punten.Deze OLED-module is ingebouwd met de SSD1322 IC en ondersteunt 8-bits 6800/8080 en 3/4-lijn SPI-interfacesHet heeft een omtrek van 100,5 × 33.5.0 mm, met een actief oppervlak van 76,78 × 19,18 mm. Het ondersteunt ook 4-bits grijschaal, met een logische voedingsspanning van 3V. De stroom van het scherm bij 50% checkboard is 150mA @ 3.0V VDD (typische waarde),met een rijbelasting van 1/64.

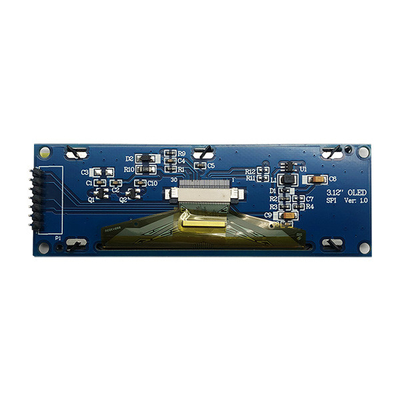

De module heeft een ingebouwde PCB, waardoor klanten draadverbindingen kunnen gebruiken zonder dat extra PCB-ontwikkeling voor hun toepassingen nodig is.de geïntegreerde VCC-circuit op het PCB vereenvoudigt het gebruik door de klantDeze PCB-plaat, uitgerust met vier montagegaten, biedt een gemakkelijke methode voor klanten om modules in hun toepassingen te beveiligen.medische hulpmiddelen, industriële controle, enz.
Grafisch OLED-scherm 3,12 inch SPI-interface Producttekening
Mechanische specificaties
| Artikel 1 | Specificaties | Eenheid |
| Ontwerp van de lijn | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Bekijkgebied | 78.78 ((W) x21.18 ((H) | mm |
| Actief gebied | 76.78(W) x19.18(H) | mm |
| Gitter | 256 punten x 64 punten | - Dat is... |
| Pixel Pitch | 0.30(W) x0.30(H) | mm |
| Pixelgrootte | 0.28(W) x0.28(H) | mm |
Pin Definitie
| Pin nr. | Symbool | Functie |
|
1 |
GND |
Ground of Logic Circuit Dit is een aardingspin. Het fungeert ook als een referentie voor de logische pinnen. Het moet worden aangesloten op externe aarding. |
|
2 |
VCC |
Stroomvoorziening voor schermmodulecircuits Dit is een spanningstoevoer, verbonden met een externe bron. 3 tot 5 V |
| 3 | SCK | Rellijn |
|
4 |
SDA |
Gegevenslijn |
|
5 |
Reserves
|
Deze pin is de ingang van het resetsignaal. Wanneer de pin laag wordt getrokken, wordt de initialisatie van de chip uitgevoerd. Houd deze pin hoog tijdens normale werking. |
|
6 |
D.C. |
Deze pin is de Data/Command control pin die verbinding maakt met de MCU. Wanneer de pin HIGH wordt getrokken, worden de gegevens op D[1:0] geïnterpreteerd als gegevens. Wanneer de pin LOW wordt getrokken, worden de gegevens op D[1:] getrokken.0] zal worden overgedragen aan een commandoregister. |
|
7 |
CS |
Deze pin is de chip select input die verbinding maakt met de MCU. De chip is alleen ingeschakeld voor MCU-communicatie wanneer CS # wordt getrokken LOW (actief LOW) |
Absolute maximale ratings
| Parameter | Symbool | Min. | Maximaal | Eenheid | Notities |
| Stroomvoorziening | VBAT | 3.3 | 5 | V |
- |
| Logische voedingsspanning | VDD | 2.5 | 3.3 | V | 1,2 |
| Voerspanning van de bestuurder | Vcc | 0 | 15 | V | 1,2 |
| Vcc-toevoerstroom | Icc |
- |
55 | mA | 1,2 |
| Werktemperatuur | Hoogte | -40 | 85 | °C |
- |
| Bergingstemperatuur | Tstg | -45 | 90 | °C |
- |
DC-kenmerken
| Kenmerken | Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Voedingsspanning | VDD | 2.8 | 3.0 | 3.3 | V | |
| Invoer op hoog niveau | HIV | Iout=100Ua, 3,3MHz | 0.8xVdd |
- |
Vdd | V |
| Invoer op laag niveau | VIL | Iout=100Ua, 3,3MHz | 0 |
- |
0.2xVdd | V |
| Logische stroom | IVBAT | Notitie |
- |
250 |
- Dat is... |
mA |
| Vertoonspanning | VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
Opmerking:VDD=3,0V,VCC=12,0V(VDD,VCC Voeding door de interne module
genereren) 100% Display Area Aanzetten.
Optische en elektrische kenmerken
| Kenmerken | Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Helderheid ((Geel) | Lbr |
Met polarisator (noot 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((Geel) |
(X) (Y) |
Met polarisator |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Contrasten in donkere kamers | CR | - | >2000:1 | - | ||
| Bekijkhoek | > 160 | - | - | graad |
Betrouwbaarheidstests Voorwaarden
| Artikel 1 | Voorwaarden | Criteria | |
| Hoogtemperatuuroperatie | 85°C | TBD |
De operationele functies |
| Laagtemperatuuroperatie | -40°C | TBD | |
| Hoge temperatuur opslag | 90°C | TBD | |
| Lagering bij lage temperatuur | -45°C | TBD | |
|
Hoge temperatuur/vochtigheid Operatie |
60°C | TBD | |
| Thermische schok | -40°C tot 90°C | TBD | |

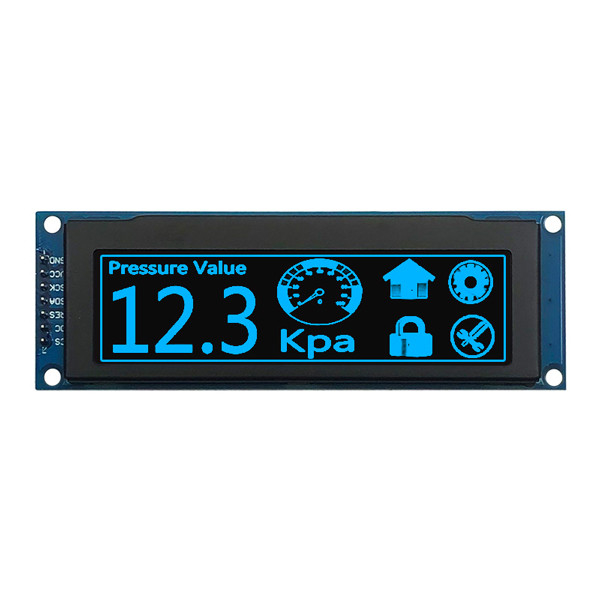

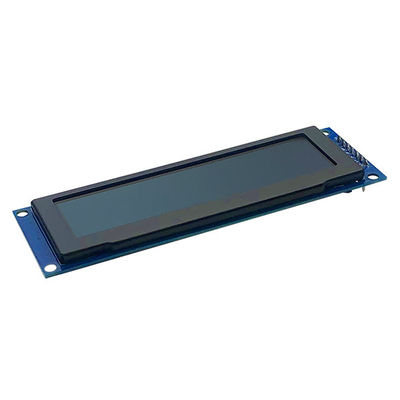

Grafisch OLED-scherm 3,12 inch SPI-interface Productbeeld
