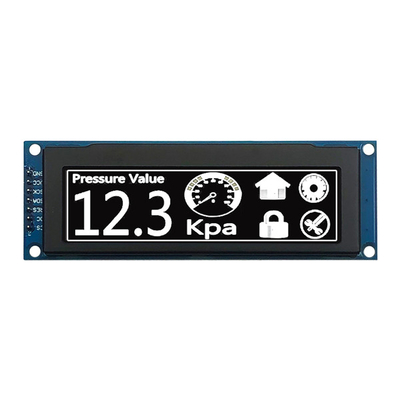

Productdetails:
|
| Producten: | 3.12" OLED-display | Resolutie: | Resolutie van 256x64 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Interface: | 4 draden SPI-interface |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Actief gebied: | 76.78 ((L) x 19.18 ((W)) mm | rijmwijze: | 1/64 Werkcyclus |
| Greyscale: | 16 Grijzige schalen | Controller: | SSD1322 |
| werktemperatuur: | -30°C tot +85°C (aanpasbaar) | Opbergtemperatuur: | -40°C aan +90°C |
| Schriftkleur: | Wit Blauw Geel Groen | Voedingsspanning: | 3V |
| Pinnummer: | 7 koppen, 16 opties | Naleving: | REACH- en RoHS-conform |
| Markeren: | Groene lettertypen OLED-display,SPI-interface Grafisch OLED-display,256x64 grafische OLED-display |
||
** Datasheet Download **
SFOM312YZ7-25664WBYG-01 Specificatie.pdf
Grafisch OLED-scherm 3,12 inch SPI-interface Product Inleiding
Een snelle productoverzicht
Beschrijving
DeSFOM312YZ7-25664WBYG-01Het model is een COF Graphic OLED, met een diagonale grootte van 3,12 inch en een resolutie van 256x64 punten.Deze OLED-module is ingebouwd met de SSD1322 IC en ondersteunt 8-bits 6800/8080 en 3/4-lijn SPI-interfacesHet heeft een omtrek van 100,5 × 33.5.0 mm, met een actief oppervlak van 76,78 × 19,18 mm. Het ondersteunt ook 4-bits grijschaal, met een logische voedingsspanning van 3V. De stroom van het scherm bij 50% checkboard is 150mA @ 3.0V VDD (typische waarde),met een rijbelasting van 1/64.

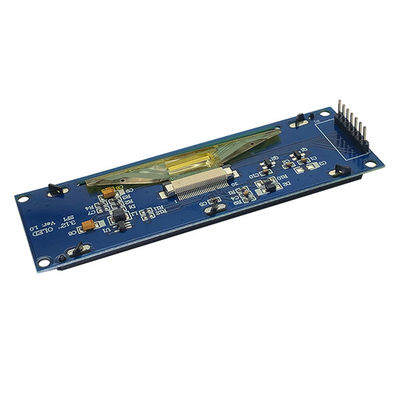

De module heeft een ingebouwde PCB, waardoor klanten draadverbindingen kunnen gebruiken zonder dat extra PCB-ontwikkeling voor hun toepassingen nodig is.de geïntegreerde VCC-circuit op het PCB vereenvoudigt het gebruik door de klantDeze PCB-plaat, uitgerust met vier montagegaten, biedt een gemakkelijke methode voor klanten om modules in hun toepassingen te beveiligen.medische hulpmiddelen, industriële controle, enz.
Productkenmerken
| Product: | 3.12" OLED-display |
| Resolutie: | Resolutie van 256x64 punten |
| Afbeeldingsmodus: | Passieve matrix |
| Optica: | Alle gezichtshoeken |
| Interface: | 4 Draden SPI-interface |
| Lijst Dim.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) Mm |
| Actief gebied: | 76.78(L) X 19.18(W) Mm |
| Rijmethode: | 1/64 Werkcyclus |
| Controleur: | SSD1322 |
| Gryschaal: | 16 Grijzige schalen |
| Werktemperatuur: | -30°C tot +85°C (aanpasbaar) |
| Opbergtemp.: | -40°C tot +90°C |
| Voerspanning: | 3V |
| Schriftkleur: | Wit Blauw Geel Groen |
| Pinnummer: | 7 koppenpinnen, 16 pinnen optioneel |
| Naleving: | REACH- en RoHS-conform |
Grafisch OLED-scherm 3,12 inch SPI-interface Producttekening
![]()
![]()
Mechanische specificaties
| Artikel 1 | Specificaties | Eenheid |
| Ontwerp van de lijn | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Bekijkgebied | 78.78 ((W) x21.18 ((H) | mm |
| Actief gebied | 76.78(W) x19.18(H) | mm |
| Gitter | 256 punten x 64 punten | - Dat is... |
| Pixel Pitch | 0.30(W) x0.30(H) | mm |
| Pixelgrootte | 0.28(W) x0.28(H) | mm |
Pin Definitie
| Pin nr. | Symbool | Functie |
|
1 |
GND |
Ground of Logic Circuit Dit is een aardingspin. Het fungeert ook als een referentie voor de logische pinnen. Het moet worden aangesloten op externe aarding. |
|
2 |
VCC |
Stroomvoorziening voor schermmodulecircuits Dit is een spanningstoevoer, verbonden met een externe bron. 3 tot 5 V |
| 3 | SCK | Rellijn |
|
4 |
SDA |
Gegevenslijn |
|
5 |
Reserves
|
Deze pin is de ingang van het resetsignaal. Wanneer de pin laag wordt getrokken, wordt de initialisatie van de chip uitgevoerd. Houd deze pin hoog tijdens normale werking. |
|
6 |
D.C. |
Deze pin is de Data/Command control pin die verbinding maakt met de MCU. Wanneer de pin HIGH wordt getrokken, worden de gegevens op D[1:0] geïnterpreteerd als gegevens. Wanneer de pin LOW wordt getrokken, worden de gegevens op D[1:] getrokken.0] zal worden overgedragen aan een commandoregister. |
|
7 |
CS |
Deze pin is de chip select input die verbinding maakt met de MCU. De chip is alleen ingeschakeld voor MCU-communicatie wanneer CS # wordt getrokken LOW (actief LOW) |

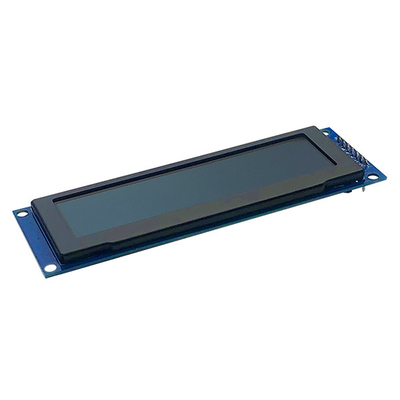

Grafisch OLED-scherm 3,12 inch SPI-interface Productbeeld
![]()
![]()
![]()
![]()
![]()
![]()
