Productdetails:
|
| Producten: | 2.42" ((2.4") inch OLED-scherm | Resolutie: | 128X64 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Passieve Matrijs | Optica: | Alle het Bekijken Hoeken |
| Lijst Dim.: | 71.0(L) x 43.5(W) x 6.0(T) (mm) | Actief gebied: | 55.01 ((L) x 27.5 ((W) (mm) |
| Pixel Pitch: | 00,43 x 0,43 (mm) | rijmwijze: | 1/64 Werkcyclus |
| werktemperatuur: | -40°C aan +70°C | Pinnummer: | 7 kopbalspelden |
| Interface: | SPI-interface | Naleving: | REACH- en RoHS-conform |
| Markeren: | 7 Header Pin Geel OLED-display,SPI-interface Geel OLED-display,2.42 inch geel OLED display |
||
SFOM242YZ7-12864WBYG-01 Specificatie.pdf
SPI OLED-grafisch scherm 2,42 inch Product Inleiding
Een snelle productoverzicht
Beschrijving
SAEF Technology SFOMS242YZ7-12864WBYG-01 is een dot matrix 128x64 COB grafisch type OLED module.42 inch OLED module heeft ingebouwde IC SPD0301, en beschikt over een hoge contrastverhouding van 20.000: 1. Er zijn veel interface-opties om uit te kiezen, waaronder SPI en IIC (I2C) interface.de typische waarde is 2.8V. De verkrijgbare emissie kleuren zijn wit, geel, blauw, groen en rood.
SFOMS242YZ7-12864WBYG-01 OLED-module is oorspronkelijk touchloos, maar het touchpaneel is aanpasbaar.geldlezer, handheld apparaat en mobiele voedselbestelmachine enz.
SPI OLED-grafisch scherm 2,42 inch Producttekening
Interface pin definitie
| PIN-code | SYMBOL | Beschrijvingen |
| 1 | GND | Ground of Logic Circuit |
| 2 | VDD | Energievoorziening voor logica |
| 3 | SCK | Serial clock input. |
| 4 | SDA | Serial data input. |
| 5 | RST | Als de pin laag is, wordt de initialisatie van de chip uitgevoerd. |
|
6 |
D.C. |
Wanneer de pin hoog wordt getrokken en de seriële interface-modus is geselecteerd, worden de gegevens op SDIN Wanneer het laag wordt getrokken, worden de gegevens bij SDIN overgedragen aan het commando register. |
| 7 | CS | Chip Select. Chip wordt geselecteerd wanneer CS0 = ?? L??. |
Absolute maximale ratings
|
Parameter |
Symbool | Min. | Maximaal | Eenheid |
Notities |
| Voerspanning voor logica | VDD | -Nee.3 | 4 | V | 1, 2 |
| Voerspanning voor het scherm | VCC | 8 | 17 | V | 1, 2 |
| Werktemperatuur | Top | -40 | 70 | .C | |
| Bergingstemperatuur | TSTG | -40 | 85 | .C | 3 |
| Levensduur (220 cd/m2) | 13,000 | - | uur | 4(1) | |
| Levensduur (200 cd/m2) | 15,000 | - | uur | 4(2) | |
|
Levensduur (180 cd/m2) |
16,000 | - | uur |
4(3) |
DC-kenmerken
|
|
Symbool | Voorwaarden | Min. | Type | Maximaal |
Eenheid |
| Voerspanning voor logica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voerspanning voor het scherm | VCC | 11.5 | 12 | 12.5 | V | |
| Invoer op hoog niveau | HIV | 0.8×VDD | - | - | V | |
| Invoer op laag niveau | VIL | - | - | 0.2×VDD | V | |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-toevoerstroom VDD = 2,8V, VCC = 12, IREF = 10uA, Nee Panel bevestigd, Display aan, alles aan. |
IDD |
Contrast = FFh |
- |
90 |
110 |
μA |
|
VCC-toevoerstroom VDD = 2,8V, VCC = 12, IREF = 10 uA, geen paneel aangehecht, Display aan, alles aan |
ICC |
- |
450 |
580 |
μA |
|
|
Segmentproductie stroom, VDD = 2,8 V, VCC = 12V, IREF=10uA, Display aan. |
Ik...SEG |
Contrast=FFh | 280 | 310 | 340 |
μA |
| Contrast=AFh | - | 215 | - | |||
| Contrast=7Fh | - | 155 | - | |||
| Contrast=3Fh | - | 78 | - | |||
| Contrast=0Fh | 20 | - | ||||
|
Stoomstandstroom voor VDD |
IDD, SLEEP |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display OFF, Nee panel bevestigd |
- |
- |
10 |
μA |
|
Stoomstandstroom voor VCC |
ICC, SLEEP |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display OFF, Nee panel bevestigd |
- |
- |
10 |
μA |
Elektrische specificaties
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid | ||
| Stroomverbruik in normale stand | Alle pixels aan | - | 17 | 25 | mA | |||
| Stroomverbruik in de standbystand | Standby-modus 10% pixels aan | - | 0.5 | 1.5 | mA | |||
| Stroomverbruik in normale stand | Alle pixels aan | - | 71.5 | 97.5 | mW | |||
| Energieverbruik in de standbystand | Standby-modus 10% pixels aan | - | 6.5 | 19.5 | mW | |||
| Helderheid | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (wit) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Contrasten in donkere kamers | CR | - | 2000:1 | - | - | |||
|
Zienhoek
|
- | 160 | - | - | graad | |||
Serial Interface Timing-kenmerken (4-draad SPI)
|
Symbool |
Beschrijving | Min. | Maximaal |
Eenheid |
| Tcyclus | Tijd van de klokcyclus | 250 | - | N.B. |
| TAS | Tijd voor het instellen van het adres | 150 | - | N.B. |
| AH | Adres Houtijd | 150 | - | N.B. |
| tCSS | Chip Select Setup Tijd | 120 | - | N.B. |
| tCSH | Chip Select Hold Time | 60 | - | N.B. |
| tDSW | Schrijf data-opstelling tijd | 50 | - | N.B. |
| tDHW | Schrijf gegevenshoudtijd | 15 | - | N.B. |
| tCLKL | Takt van de klok | 100 | - | N.B. |
| tCLKH | Hoogte van de klok | 100 | - | N.B. |
| tR | Tijd om op te staan. | - | 15 | N.B. |
|
tF |
Herfsttijd | - | 15 |
N.B. |
Betrekking van de betrouwbaarheidstest
|
Artikel 1 |
Voorwaarden |
Criteria |
| Hoogtemperatuuroperatie | 70.C, 240 uur |
De operationele functies werken. |
| Laagtemperatuuroperatie | -40°C, 120 uur | |
| Hoge temperatuur opslag | 85.C, 120 uur | |
| Lagering bij lage temperatuur | -40 graden, 120 uur. | |
| Hoogtemperatuur/vochtigheid | 65.C, 90% RH, 120 uur | |
|
Thermische schok |
-40°C ~ 85°C (-40°C /30min; transit /3min; 85°C /30min; transit/3min) 1 cyclus: 66min, 100 cycli |

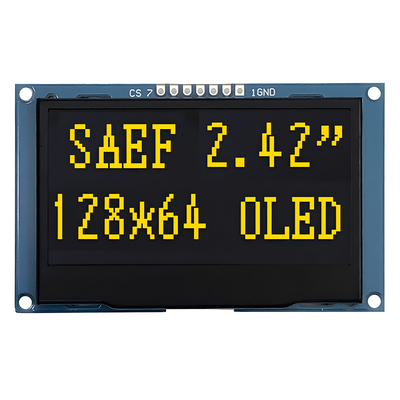

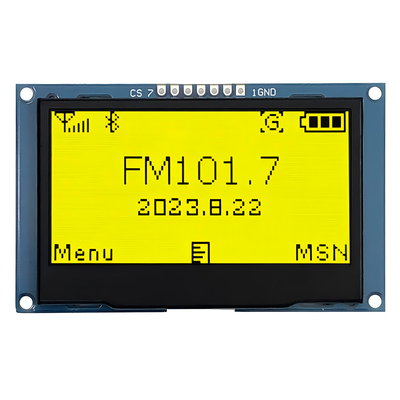

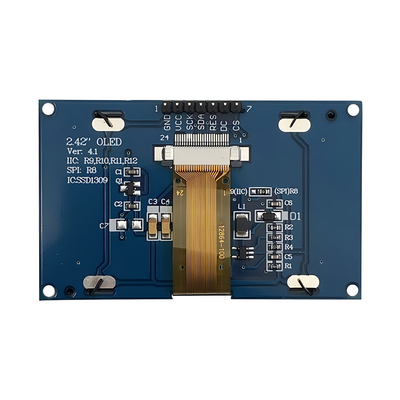

SPI OLED grafisch scherm 2,42 inch Productbeeld
