Productdetails:
|
| Producten: | De Vertoning van 2,4 Duimtft lcd | Aanraakscherm: | Weerstand biedend Aanrakingscomité |
|---|---|---|---|
| Resolutie: | 240*320 | De Afmeting van het dekkingsglas: | Aanpasbaar |
| Zichtrichting: | 12:00 uur | Interface: | mcu 8/16/18bit RGB, 16/18bit 3/4 LINE |
| Pinnummer: | 48 spelden | Verbinding: | Het solderen |
| Oppervlaktehelderheid: | 350 cd/m2 | DRIVER IC: | ILI9341V |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | MCU&RGB Interface TFT LCD,240x320 TFT-LCD,TFT LCD met RTP |
||

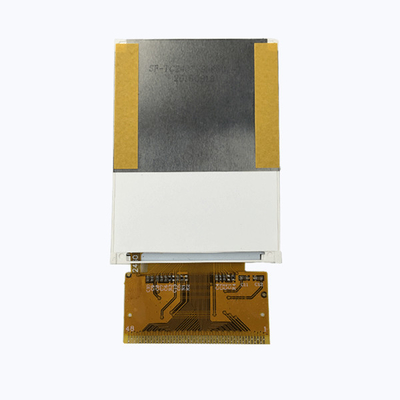

2.4 inch TFT LCD met resistief touchpaneel
Een snelle productoverzicht
Beschrijving
SF-TC240H-8944A-T is een 2,4 inch TFT-LCD-scherm met een resolutie van 240x320 pixels en een helderheid van 350 cd/m2.Deze module gebruikt ILI9341 controller IC ondersteunt MCU 8/16/18bit RGB en RGB 16/18bit 3/4 Line interfaces. De afmetingen van het module van het scherm zijn 42,72 ((W) x 60,26 ((H) x 3,5 ((T) mm, en het actieve gebied is 36,73 ((W) x 48,96 ((H) mm. Het voedingsspanningsbereik voor analoog is 2,6 V tot 3,3 V; de typische waarde is 2,8 V.
Deze displaymodule maakt gebruik van een TN-type scherm 12:00 kijkrichting. De SF-TC240H-8944A-T-module kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperaturen variëren van -30 °C tot +80 °C.
Kenmerken
| Product: | 2.4 inch TFT LCD-scherm |
| Resolutie: | 240*320 |
| Bestuurder IC: | ILI9341V |
| Zichtrichting: | 12:00 |
| Pinnummer: | 48 pinnen |
| Oppervlakteverlichting: | 350 Cd/m2 |
| LED-levensduur: | 40000 uur |
| Touchscreen: | Resistief aanraakpaneel |
| Afmeting van het dekselglas: | Aanpasbaar |
| Interface: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Verbinding: | Loden |
| Naleving: | REACH- en RoHS-conform |

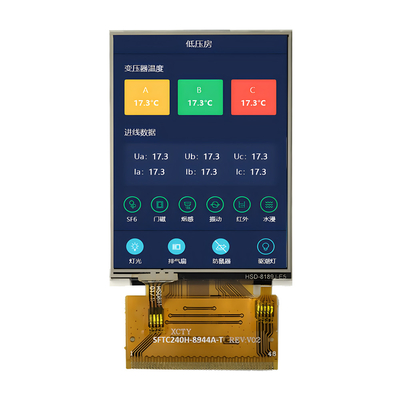

2.4 inch TFT-LCD met resistief aanraakpaneel
![]()
![]()
Interface pin beschrijving
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | VU | Ik... | Pin van het touchpaneel |
| 2 | XL | Ik... | Pin van het touchpaneel |
| 3 | YD | Ik... | Pin van het touchpaneel |
| 4 | XR | Ik... | Pin van het touchpaneel |
| 5 | GND | Ik... | Ground |
| 6 | VCI | Ik... | Stroomvoorziening 2.8V Spanning |
| 7 | VDD3 | Ik... | Stroomvoorziening 2.8V/1.8V Spanning |
| 8 | VDD3_P(NC) | - | Open zetten |
| 9 | BC_CTRL(NC) | - | Open zetten |
| 10 | BC ((NC) | - | Open zetten |
| 11 | TE | O |
Het scheuren van de uitgangsspeld om de MPU te synchroniseren met het schrijven van het frame. |
| 12-29 | DB17-DB0 | Invoer/uitvoer | Toon gegevens I/O |
| 30 | SDA | Invoer/uitvoer | Seriële invoersignaal |
| 31 | DOTLCK | Ik... | Puntkloksignaal voor RGB-interface-operatie |
| 32 | ENABLE | Ik... | Data-activatie-signaal voor RGB-interface-operatie |
| 33 | HSYNC | Ik... | Lijnhorizontaal synchronisatiesignaal |
| 34 | VSYNC | Ik... | Frame Verticaal Synchronisatie Signal |
| 35 | RDX | Ik... | Lees strobe-signaalinput pin |
| 36 | WRX | Ik... | Schrijf strobe-signaalinput pin |
| 37 | DCX | Ik... | Signal selecteren |
| 38 | CSX | Ik... | Invoerpen voor het chipselectiesignaal |
| 39 | Reset | Ik... | Invoersignaal LCM Reset |
| 40 | IM0 | Ik... | Zie de vierde pagina, Selecteer de MCU interface modus |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ik... | LED-anode |
| 45 | LED_K1 | Ik... | LED-kathode |
| 46 | LED_K2 | Ik... | LED-kathode |
| 47 | LED_K3 | Ik... | LED-kathode |
| 48 | LED_K4 | Ik... | LED-kathode |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 1.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=80mA | - |
| Voedingsstroom | Als | - | 80 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 288 | - | mW | - | |
| Lichtsterkte voor LCM |
|
- | 350 | - | Cd/m2 | Als=80mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=80 mA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 150 | 500 | FPC-PIN | ||
| X-asweerstand | Ry | 200 | 800 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 1,000,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Betrouwbaarheidstests
| Artikel 1 | Voorwaarde | Tijd (uren) | Beoordeling |
| Hoge temperatuur opslag | 80°C | 120 |
Geen afwijkingen. in functies en uiterlijk |
|
Hoge temperatuur.
|
70°C | 120 | |
| Lagering bij lage temperatuur | -30°C | 120 | |
| Lage temperatuur. | -20°C | 120 | |
| Vochtigheid | 40°C/ 90% RH | 120 | |
| Thermische schoktemperatuur. |
-20 °C ¬ 25 °C ® 70 °C (0,5 uur ¬ 5 minuten ® 0,5 uur) |
10 cycli |
2.4 inch TFT-LCD met resistief touchpaneel
![]()
![]()
