Productdetails:
|
| Producten: | De Module van de 0,96 Duimoled Vertoning | Resolutie: | 128x64 Graphics |
|---|---|---|---|
| DRIVER IC: | SSD1306BZ of gelijkwaardig | Lijst Dim.: | 26.7x19.26x1.41 (mm) |
| Kleur weergeven: | Wit en blauw facultatief | aanraakscherm: | Geen touchscreen (optioneel) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | 6800, 8080, SPI, I2C |
| Verbinding: | Soldering/Hotbar (aanpasbaar) | Pinnummer: | 30 pinnen (kan aangepast worden) |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | SPI-interface OLED-displaymodule,De Module van de 0,96 Duimoled Vertoning |
||
0.96 inch OLED Display SPI interface Product Inleiding
Een snelle productoverzicht
Beschrijving
SF-OS096HX-12864W-01 is een 128x64 resolutie COG grafische OLED display module, diagonale grootte 0,96 inch.De module is ingebouwd met SSD1306 ICHet ondersteunt 6800, 8080, I2C en 4-draad SPI seriële interface. De voedingsspanning voor logica is 3V, voedingsspanning voor display is 7.5V, display met 50% check board stroom is 6mA @ 7.5Vcc (typische waarde), rijdienst 1/64.
SF-OS096HX-12864W-01 deze 0,96 inch COG Graphic OLED-module is geschikt voor draagbare apparaten, slimme thuistoepassingen enz. Deze module kan werken bij temperaturen van -40 °C tot +70 °C;zijn opslagtemperatuur varieert van -40°C tot +85°C.
Voordelen van het product
SAEF Technology is een professionele leverancier van OLED-modules.Grafische OLED-displays en OLED-displaypanelenDe mechanische structuur omvat Chip on Board (COB), Chip on Glass (COG) en TAB (Tape Automated Bonded).SAEF OLED-modules zijn voorzien van alle belangrijke voordelen:
0.96 inch Thin OLED Display Producttekening
Interface pin definitie
| PIN-nummer. | SYMBOL | TYPE | FUNCTIE-OVERWERPEN | |||||
| 1 | NC ((GND) | P | Het moet verbonden zijn met de bodem. | |||||
| 2 | C2P |
Ik... |
C1P/C1N-Pin voor laadpompcondensator. C2P/C2N-Pin voor laadpompcondensator. Ze moeten met elkaar verbonden worden met een condensator. |
|||||
| 3 | C2N |
zoals hierboven |
||||||
| 4 | C1P | zoals hierboven | ||||||
| 5 | C1N | zoals hierboven | ||||||
|
6 |
VBAT |
P |
Stroomvoorziening voor het circuit van de laadpompregulator. Het moet aangesloten zijn op een externe bron wanneer de laadpomp wordt gebruikt. |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | Het moet verbonden zijn met de bodem. | |||||
| 9 | VDD | P | Het moet verbonden zijn met een externe bron. | |||||
| 10 | BS0 | Interface Selecteer pinnen | ||||||
| 11 | BS1 | Interface Selecteer pinnen | ||||||
| 12 | BS | Interface Selecteer pinnen | ||||||
| 13 | CS# | Ik... | Chip Selecteer de invoer pin. Actief | |||||
| 14 | RES# | Ik... | Hardwarerecetteer input pin. Actieve L. | |||||
|
15 |
D/C# |
Ik... |
Dit is de data-command-controlepin. Wanneer de pin HIGH wordt getrokken, zijn de gegevens op D[7:0] data. Wanneer de pin laag wordt getrokken, is de data op D[7:0] een commando. Wanneer de serieinterface met drie draden is geselecteerd, moet deze pin worden aangesloten op het VSS |
|||||
|
16 |
R/W# |
Ik... |
lezen/schrijven selecteer pin. wordt geselecteerd, moet deze pin worden aangesloten op |
|||||
|
17 |
E# |
Ik... |
lees/schrijven activeren pin. wordt geselecteerd, moet deze pin worden aangesloten op |
|||||
| 18 | D0 |
Invoer/uitvoer |
Dit zijn 8-bits bi-directionele databussen die verbonden moeten worden met de databus van de microprocessor. Wanneer de serieinterface-modus is geselecteerd, moet D2 NC worden, D1 de seriegegevensinvoer: SDIN, D0 de serie-klok-invoer: SCLK. Wanneer de I2C-modus is geselecteerd, moeten D2, D1 aan elkaar worden gekoppeld en dienen als SDA en D0 is de seriële klokinvoer, SCL. |
|||||
| 19 tot 25 | D1 tot en met D7 |
Dit zijn 8-bits bi-directionele databussen die verbonden moeten worden met de databus van de microprocessor. Wanneer de serieinterface-modus is geselecteerd, moet D2 NC worden, D1 de seriegegevensinvoer: SDIN, D0 de serie-klok-invoer: SCLK. Wanneer de I2C-modus is geselecteerd, moeten D2, D1 aan elkaar worden gekoppeld en dienen als SDA en D0 is de seriële klokinvoer, SCL. |
||||||
|
26 |
IREF |
Ik... |
Huidige referentie voor helderheidsregeling. Dit is een segment uitgangs stroom referentie pin. Een weerstand moet worden aangesloten tussen deze pin en VSS.Stel de stroom op maximaal 12,5 uA. |
| 27 | VCOMH | O |
COM-signaal uitgeschakeld spanningsniveau. Er moet een condensator tussen deze pin en de VSS worden aangesloten. |
|
28 |
VCC |
P |
Een condensator moet worden aangesloten tussen deze pin en de VSS, wanneer een laadpomp wordt gebruikt. Het moet aan een externe bron worden gekoppeld wanneer de laadpomp niet wordt gebruikt. |
| 29 | VLSS | P | Dit is een analoge aardspeld. |
| 30 | NC ((GND) | P | Het moet verbonden zijn met de bodem. |
Absolute maximale ratings
| Kenmerkend | Symbool | Standaardwaarde | Eenheid | Notities | ||
| Min. | TYP | Maximaal | ||||
| Voltage van de voedingsvoorziening ((1) | VDD | -Nee.3 | - | +4.0 | V | 1,2 |
| Stroomtoevoerspanning ((2) | VBAT | -Nee.3 | - | 4.5 | V | 1,2 |
| Stroomtoevoerspanning ((3) | VCC | 0 | - | 15.0 | V | 1,2 |
| Werktemperatuur | TOPR | -40 | - | + 70 | 0C | |
| Bergingstemperatuur | TSTG | -40 | - | + 85 | 0C | 3 |
| Levensduur (120 cd/m2) | 10000 | - | - | uur | 4 | |
| Levensduur (80 cd/m2) | 30000 | - | - | uur | 4 | |
| Levensduur (60 cd/m2) | 50000 | - | - | uur | 4 | |
Opmerking 1: Alle bovenstaande spanningen zijn gebaseerd op VSS = 0 V .
Opmerking 2: Wanneer deze module wordt gebruikt buiten de bovenstaande absolute maximumwaarden, kan er een permanente breuk van de module optreden.het is wenselijk om deze module te gebruiken onder de voorwaarden van punt 9-1Indien deze module verder dan deze voorwaarden wordt gebruikt, kan er een storing van de module optreden en kan de betrouwbaarheid van de module verslechteren.
Opmerking 3: De gedefinieerde temperatuurbereiken omvatten niet de polarisator.
Opmerking 4: VCC = 9,0 V, Ta = 25°C, 50% Schakenbord.
De gemiddelde levensduur bij kamertemperatuur wordt geschat door de versnelde werking bij hoge temperatuuromstandigheden.
DC-elektrische kenmerken
| Symbool | Parameter | Testvoorwaarde | Standaardwaarde | Eenheid | ||
| Min. | TYP | Maximaal | ||||
| VDD | Logische voedingsspanning | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | Voerspanning van de regelgever van de laadpomp | Interne laadpomp ingeschakeld | 3.5 |
- |
4.2 | V |
| VCC | Werkspanning voor OLED (gegenereerd door laadpomp) | Interne laadpomp ingeschakeld | 7.0 | 7.5 | V | |
| VCC | Werkspanning voor OLED (buiten geleverd) | Interne laadpomp uitschakelen | 8.5 | 9.0 | 9.5 | V |
| HIV | Hoog logisch invoerniveau | 0.8*VDD | - | - | V | |
| VIL | Laag logisch invoerniveau | - | - | 0.2*VDD | V | |
| VOH | Hoog logisch uitvoerniveau | IOUT = 100μA, 3,3 MHz | 0.9*VDD | - | - | V |
| VOL | Laag logisch uitvoerniveau | IOUT = 100μA, 3,3 MHz | - | - | 0.1*VDD | V |
| IDD, SLEEP | IDD, slaapstandstroom | - | - | 10 | uA | |
| IBAT, slapen | IBAT, slaapstandstroom | - | - | 10 | uA | |
| ICC, SLEEP | ICC, slaapstandstroom | - | - | 10 | uA | |
| IDD | VDD-toevoerstroom | - | 50 | 150 | uA | |
| ICC |
VCC-toevoerstroom (VCC wordt extern geleverd) |
VDD = 2,8 V, VCC = 9 V, 100% Display Area Aanzetten |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT Voedingsstroom (VCC gegenereerd door laadpomp) |
VDD = 2,8 V, VCC = 7,25 V, 100% Display Area Aanzetten |
- |
25.6 |
32.0 |
mA |
Optische kenmerken
| Symbool | Parameter | Vermogen | Standaardwaarde | Eenheid | ||
| Min. | TYP | Maximaal | ||||
| Lbr |
Helderheid (VCC wordt extern geleverd) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
Helderheid (VCC gegenereerd door laadpomp) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (wit) | C.I.E. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | Contrasten in donkere kamers | - | 2000:1 | - | ||
| Zienhoek | - | 160 | - | graad | ||

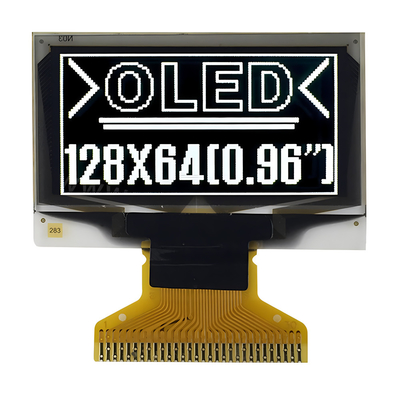

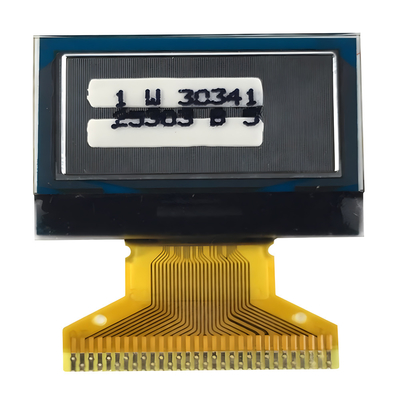

0.96 inch Thin OLED Display Productbeeld
