240x320 2,8 "resistief touchscreen TFT LCD
Een snelle productoverzicht
Beschrijving
SF-TC280P-9413B-T is een TFT-LCD-module met een diagonale grootte van 2,8 inch, 240xRGBx320, een full-color TFT-LCD-scherm.0 x 69.2 x 3,5 mm en actief gebied van 43,2 x 57,6 mm; SF-TC280P-9413B-T LCD TFT is geïntegreerd met ILI9341V-controller op de module en de logische voedingsspanning varieert van 2,6 V tot 3,3 V.
SF-TC280P-9413B-T is een portret modus LCD-module, met 350 cd/m2 lichtsterkte.
240x320 2,8" Resistief aanraakscherm TFT LCD tekening
![]()
![]()
Beschrijving van de PIN
| Nee, dat is niet zo. | PIN-naam | Invoer/uitvoer | Beschrijving |
| 1 | LED-K | Ik... | LED-kathode |
| 2 | LED-A1 | Ik... | LED-anode |
| 3 | LED-A2 | Ik... | LED-anode |
| 4 | LED-A3 | Ik... | LED-anode |
| 5 | LED-A4 | Ik... | LED-anode |
| 6 | IM0 | Ik... | Systeeminterface geselecteerd.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | Reset | Ik... | Reset pin |
| 11 | VSYNC | Ik... | Verticaal synchronisatiesignaal in RGB-interface |
| 12 | HSYNC | Ik... | Horizontaal synchronisatiesignaal in RGB-interface |
| 13 | DOTCLK | Ik... | Puntkloksignaal voor de werking van de RGB-interface |
| 14 | DE | Ik... | Gegevenssignalen voor de werking van de RGB-interface |
| 15 tot 32 | DB0-DB17 | Invoer/uitvoer | 18bit-parallelle gegevens |
| 33 | SDO | Invoer/uitvoer | Serial Output signaal |
| 34 | SDI | Invoer/uitvoer | De gegevens worden uitgebracht op de valrand van het SCL-signaal |
| 35 | RD | Ik... | Lees strobe-signaalinput pin |
| 36 | WR | Ik... | Schrijf strobe-signaalinput pin |
| 37 | D/CX (SCL) | Ik... |
Deze pin wordt gebruikt serieel interface klok in 3-wrie 9-bit / 4-wrie 8-bits seriële data-interface |
| 38 | CSX | Ik... | Chip selectie signaal |
| 39 | TE | O |
Snijdend effect uitgangspin om MPU te synchroniseren met frame schrijven, geactiveerd door S/W commando. |
| 40 | IOVCC | Ik... | Stroomvoorziening1.8V/2.8V Spanning |
| 41 | IOVCC | Ik... | Stroomvoorziening1.8V/2.8V Spanning |
| 42 | VCC | Ik... | Stroomvoorziening 2.8V Spanning |
| 43 | GND | - | Ground |
| 44 | XR | Ik... | Invoersignaal van het touchpaneel |
| 45 | YD | Ik... | Invoersignaal van het touchpaneel |
| 46 | XL | Ik... | Invoersignaal van het touchpaneel |
| 47 | VU | Ik... | Invoersignaal van het touchpaneel |
| 48 | GND | - | Ground |
| 49 | GND | - | Ground |
| 50 | GND | - | Ground |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VDD | 2.6~3.3 | V |
| Inlaatspanning | Vinaal | VDD+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
DC-kenmerken (VDD=2,8V,Ta=25°C)
| Artikel 1 | Symbool | Min. | Type | Maximaal | Eenheid | Testvoorwaarde |
| Werkspanning | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Voedingsstroom | IDD | - | - | 5 | mA | VDD=2,8V, Ta=25°C |
| Inlaatspanning | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Inlaatlektrom | IIL | - Eén.0 | - | 1.0 | mA | VIN=VDD of VSS |
Achterlicht Elektro-optische kenmerken
| Artikel 1 | Symbool | Min. | TYP | Maximaal | Eenheid |
Test Voorwaarde |
Notitie |
| Voedingsspanning | Vf | 3.0 | 3.2 | 3.4 | V | Als=80 mA | - |
| Voedingsstroom | Als | - | 80 | - | mA | - | - |
| Omgekeerde spanning | Vr | - | - | 5 | V | - | |
| Energieverlies | Pd | - | 256 | - | mW | - | |
| Lichtsterkte voor LCM |
- |
280 | 320 | 350 | Cd/m2 | Als=80mA | - |
| Eenvormigheid voor LCM | - | 80 | - | - | % | Als=80mA | - |
| Achterlichtkleur | Wit | ||||||
Specificaties van het touchscreenpaneel
| Artikel 1 | Symbool | - Min. | Het type. | Max, ik ben er klaar voor. | Eenheid | Opmerking |
| Doorzichtigheid | - | - | 82 | - | % | JIS K-7105 |
| Nevel | - | - | 1 | - | % | JIS K-7105 |
| Hardheid van het oppervlak | - | - | 3 | - | H | 150 gf 45° |
| FPC peelingsterkte | - | 5 | - | N | Opwaarts 90° | |
| FPC-buigwerk | - | - | 3 | - | cyclus | R=1.0, 90° |
| Invoerkracht | - | - | 50 | Vrouw | - | |
| Nominale spanning | V-aanraking | 7 | V | D.C. | ||
| X-asweerstand | Rx | 150 | 550 | FPC-PIN | ||
| X-asweerstand | Ry | 300 | 900 | |||
| Lineariteit | - | - | ± 15 | ±2.0 | % | - |
| Geklets. | - | - | - | 20 | ms | - |
| Isolatieweerstand | Ri | 10 | - | - | MΩ | - |
| Notities Leven | - | 1,00,000 | - | - | Tijd | - |
| Invoerlevensduur | - | 1,000,000 | - | - | Tijd | - |
Optische kenmerken
| - Nee, dat is niet waar. | Artikel 1 | Symbool | Voorwaarden | Specificatie | Eenheid | Notitie | |||
| Min. | Type | Maximaal | |||||||
| 1 | Reactietijd | Tr+Tf | 25°C | - | 15 | - | Mevrouw | (1) (2) | |
| 2 | Overdraagbaarheid (met PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Contrastpercentage | Cr |
θ=0, Normale kijkhoek |
- | 500 | - | - | (1)(3) | |
| 4 |
Bekijken Hoek
|
Wat? | θR | CR>10 | - | 60 | - | Deg | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Ik ben... | - | 60 | - | ||||||

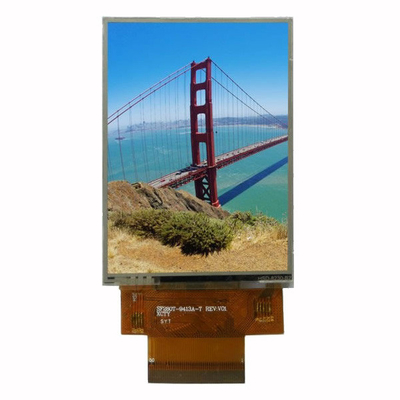

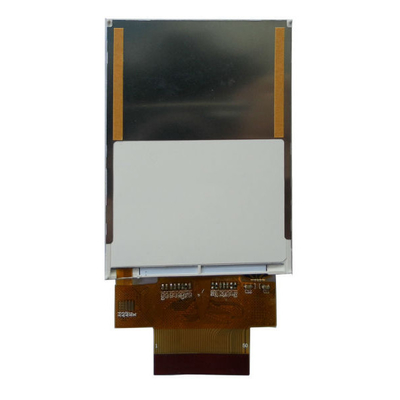

240x320 2,8" Resistief aanraakscherm TFT LCD Productbeeld
![]()
![]()
![]()
