Productdetails:
|
| Producten: | 1.54 inch OLED scherm | Resolutie: | Resolutie van 128x64 punten |
|---|---|---|---|
| Afbeeldingsmodus: | Passivematrix-display | Interface: | I2C |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Actief gebied: | 35.06 ((L) x 17.52 ((W) mm | Pixel Pitch: | 0.274 x 0,274 mm |
| rijmwijze: | 1/64 Werkcyclus | werktemperatuur: | -40°C tot +70°C (aanpasbaar) |
| Opbergtemperatuur: | -40°C tot +85°C | DRIVER IC: | SSD1309 of gelijkwaardig |
| Pinnummer: | 4 koppen, 7 opties | Naleving: | REACH- en RoHS-conform |
| Markeren: | I2C grafische OLED-scherm,1.54 inch grafisch OLED-display,128x64-punten OLED-displaymodule |
||
¥MOdel nr.S.FOM154YZ4-12864WB-01
Type: 1,54" OLED-grafiek

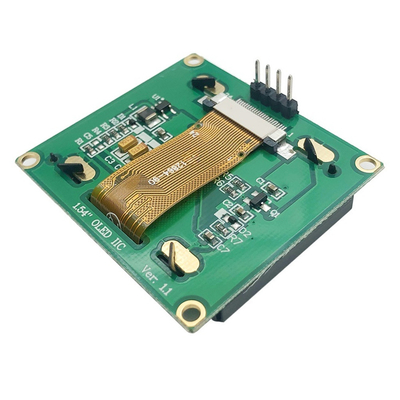

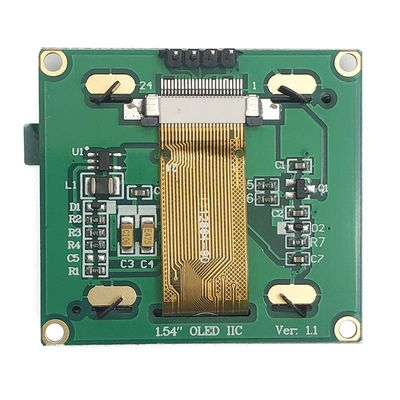

Structuur: COG+PCB
¢128x64 punten
¢ IC:SSD1309
5V stroomvoorziening
¥1/64heffing
Interface: SPI, I2C
Afbeeldingskleur: Wit / Blauw

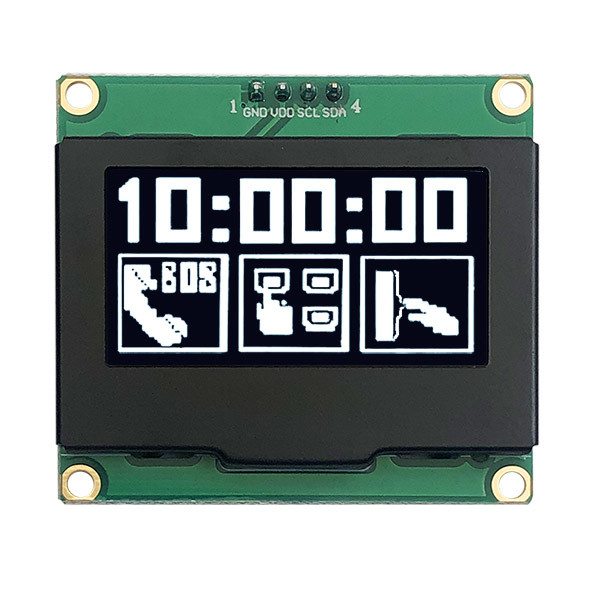

Wanneer u een klein OLED-scherm met veel helderder, veel hoger contrast, bredere kijkhoeken en een lager stroomverbruik nodig heeft, is het SAEF-scherm OLED COB grafische item nr.SFOM154YZ4-12864WB-01 is een goede keuze.Deze 1.54 ′′ OLED-module is ingebouwd in een SSD1309 IC met een contourdimensie van 47.0 ′′ L x 43.0 ′′ W x 13.8 ′′ T mm en het zichtbare deel van de OLED meet 1.54 ′′ diagonaal en bevat 128 ′′ 64 pixels.Het is in staat om te communiceren met behulp van SPI en I2C interface.
Productkenmerken
| Product: | 1.54 inch OLED scherm |
| Resolutie: | Resolutie van 128x64 punten |
| Interface: | I2C |
| Afbeeldingsmodus: | Passivematrix-display |
| Optica: | Alle gezichtshoeken |
| Lijst Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Actief gebied: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 0.274 x 0,274 mm |
| Rijmethode: | 1/64 Werkcyclus |
| Werktemperatuur: | -40°C tot +70°C (aanpasbaar) |
| Opbergtemp.: | -40°C tot +85°C |
| Pinnummer: | 4 koppen, |
| Bestuurder IC: | SSD1309 of gelijkwaardig |
| Naleving: | REACH- en RoHS-conform |
1.54 inch OLED-grafisch scherm Producttekening
Schematisch diagram
Interface pin functie
| - Nee, dat is niet waar. | Symbool | Functie |
|---|---|---|
| 1 | GND | Ground |
| 2 | VCC | Invoer van stroom. |
| 3 | SCL | Wanneer de I2C-interface is geselecteerd, dient D0 als serie-klok-invoerpad (SCL) en D1 als serie-gegevens-invoerpad (SDAI). |
| 4 | SDA |
DC-kenmerken
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal |
Eenheid |
| Voerspanning voor logica | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voerspanning voor het scherm | VCC | 11.5 | 12 | 12.5 | V | |
| Invoer op hoog niveau | HIV | 0.8×VDD | - | - | V | |
| Invoer op laag niveau | VIL | - | - | 0.2×VDD | V | |
| Uitvoer op hoog niveau | VOH | IOUT = 100μA, 3,3 MHz | 0.9×VDD | - | - | V |
| Uitvoer op laag niveau | VOL | IOUT = 100μA, 3,3 MHz | - | - | 0.1×VDD | V |
|
VDD-toevoerstroom VDD = 2,8V, VCC = 12, IREF = 10uA, Nee Panel bevestigd, Display aan, alles aan. |
IDD |
Contrast = FFh |
- |
90 |
110 |
μA |
|
VCC-toevoerstroom VDD = 2,8V, VCC = 12, IREF = 10 uA, geen paneel aangehecht, Display aan, alles aan |
ICC |
- |
450 |
580 |
μA |
|
|
Segmentproductie stroom, VDD = 2,8 V, VCC = 12V, IREF=10uA, Display aan. |
ISEG |
Contrast=FFh | 280 | 310 | 340 |
μA |
| Contrast=AFh | - | 215 | - | |||
| Contrast=7Fh | - | 155 | - | |||
| Contrast=3Fh | - | 78 | - | |||
| Contrast=0Fh | 20 | - | ||||
|
Stoomstandstroom voor VDD |
IDD, SLEEP |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display OFF, Nee panel bevestigd |
- |
- |
10 |
μA |
|
Stoomstandstroom voor VCC |
ICC, SLEEP |
VDD = 1,65 V~3,3 V, VCC = 7 V~16 V Display OFF, Nee panel bevestigd |
- |
- |
10 |
μA |
Elektrische specificaties
|
Kenmerken |
Symbool | Voorwaarden | Min. | Type | Maximaal | Eenheid |
| Stroomverbruik in normale stand | Alle pixels aan | - | 17 | 25 | mA | |
| Stroomverbruik in de standbystand | Standby-modus 10% pixels aan | - | 0.5 | 1.5 | mA | |
| Stroomverbruik in normale stand | Alle pixels aan | - | 71.5 | 97.5 | mW | |
| Energieverbruik in de standbystand | Standby-modus 10% pixels aan | - | 6.5 | 19.5 | mW | |
| Helderheid | Lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (wit) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contrasten in donkere kamers | CR | - | 2000:1 | - | - | |
|
Zienhoek
|
- | 160 | - | - | graad |
I2C-interface timing kenmerken
|
Symbool |
Beschrijving | Min. | Maximaal |
Eenheid |
| Tcyclus | Tijd van de klokcyclus | 2.5 | - | μs |
| tHSTART | Starttoestand Halttijd | 0.6 | - | μs |
| tHD | Gegevenshoudtijd (voor de ¢SDAOUT®-pin) | 0 |
- |
N.B. |
| Gegevenshoudtijd (voor de ¢SDAIN®-pin) | 300 | |||
| tSD | Tijd voor het instellen van gegevens | 100 | - | N.B. |
| tSSTART |
Starttoestand Inrichtingstijd (alleen relevant voor een herhaalde startvoorwaarde) |
0.6 | - | μs |
| TSSTOP | Stop-toestand instellingstijd | 0.6 | - | μs |
| tR | Opwaartse tijd voor gegevens en klokspeld | 300 | N.B. | |
| tF | Valtijd voor gegevens en klokpen | 300 | N.B. | |
| TIDLE | Invaltijd voordat een nieuwe transmissie kan beginnen | 1.3 | - | μs |
1.54 inch OLED-grafisch scherm
