Productdetails:
|
Producten: | 0.49 inch IIC OLED 4 Header Pin | Aantal pixels: | 64x32 Graphics |
---|---|---|---|
DRIVER IC: | SSD1315 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
Kleur weergeven: | Monochroom (wit) | Aandrijvingsplicht: | 1/32 Verantwoordelijkheid |
Grootte van de module: | 15 x 15 x 2,42 (mm) | Actief gebied: | 11.18 x 5,58 (mm) |
Pixel Pitch: | 0.175 x 0,175 (mm) | Pixelgrootte: | 00,155 x 0,155 (mm) |
Zichtrichting: | Alle het Bekijken Hoeken | Interface: | I2C |
Verbinding: | Header Pin | Pinnummer: | 4 spelden |
Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
Markeren: | 0.49 inch grafisch OLED display,SSD1315 Grafisch OLED-display,I2C grafische OLED-scherm |
Grafische OLED 0,49 inch met 4 koppenpinnen SSD1315 Ondersteuning I2C-interface Product Inleiding
Een snelle productoverzicht
¢ Model nr. SFOM049JY-6432WB
Grootte: 0,49 inch
Type: Grafisch
¢Structuur: COG+PCB
64x32 Dot Matrix
¢IC:SSD1315 of gelijkwaardig
3V stroomvoorziening
¥1/32
Interface: I2C
Afbeeldingskleur: Wit / Geel
Beschrijving
SFOM049JY-6432WB is een 0,49 inch grafisch OLED-scherm met een COG-structuur met PCB-bord, gemaakt van 64x32 pixels.voedingsspanning voor Logic 3V, 1/32 werkcyclus. SFOM049JY-6432WB-module kan werken bij temperaturen van -40°C tot +80°C; de opslagtemperaturen variëren van -40°C tot +85°C. Deze module is geschikt voor industriële apparatuur,slimme thuisapplicatie, draagbaar apparaat, gezondheidsapparaat, meterapparaat, enz. De SFOM049JY-6432WB-module ondersteunt de interne voeding van de laadpomp en de externe VCC-voeding.
Kenmerken
Product: | 0.49 inch IIC OLED 4 koppen |
Aantal pixels: | 64x32 Graphics |
Bestuurder IC: | SSD1315 of gelijkwaardig |
Afbeeldingsmodus: | Passieve matrix |
Afbeeldingskleur: | Monochroom (wit) |
Rijplicht: | 1/32 Verantwoordelijkheid |
Panelgrootte: | 15 x 15 x 2,42 (mm) |
Actief gebied: | 11.18 x 5,58 (mm) |
Pixel Pitch: | 0.175 x 0,175 (mm) |
Pixelgrootte: | 0.155 x 0,155 (mm) |
Zichtrichting: | Alle gezichtshoeken |
Interface: | I2C |
Verbinding: | Soldering/Hotbar (aanpasbaar) |
Pinnummer: | 4 pinnen |
Levensduur: | 50,000 uur @60cd/m2 |
Naleving: | REACH- en RoHS-conform |
Grafische OLED 0,49 inch met 4 koppenpen SSD1315 Ondersteuning I2C-interfaceProducttekening
- Nee, dat is niet waar. | Symbool | Functie |
---|---|---|
1 | GND | Ground |
2 | VCC | Invoer van stroom. |
3 | SCL | Wanneer de I2C-interface is geselecteerd, dient D0 als serie-klok-invoerpad (SCL) en D1 als serie-gegevens-invoerpad (SDAI). |
4 |
SDA |
Parameter | Symbool | Min. | Maximaal | Eenheid |
---|---|---|---|---|
Voerspanning voor logica | VCC | 0 | 4.0 | V |
Voerspanning voor het scherm | VCC1 | 0 | 16.0 | V |
Werktemperatuur | Top | -40 | + 80 | °C |
Bergingstemperatuur | TSTG | -40 | + 85 | °C |
Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
---|---|---|---|---|---|---|
Voerspanning voor logica | VCC | - Wat? | 2.8 | 3.0 | 3.2 | V |
Invoer High Volt. | HIV | - Wat? | 0.8×VDD | - Wat? | VDDIO | V |
Invoer Low Volt. | VIL | - Wat? | 0 | - Wat? | 0.2×VDD | V |
Uitgang High Volt. | VOH | - Wat? | 0.9×VDD | - Wat? | VDDIO | V |
Uitgang Low Volt. | VOL | - Wat? | 0 | - Wat? | 0.1×VDD | V |
50% controle Board operationeel | ICC | VCC1=7,5V | - Wat? | 13.0 | 26.0 | mA |

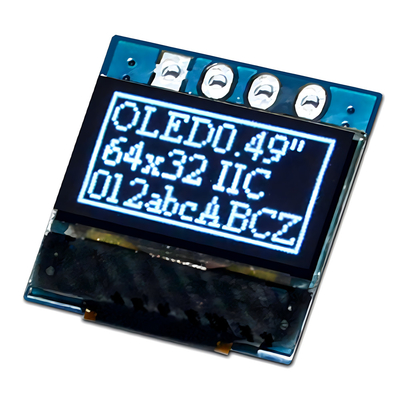

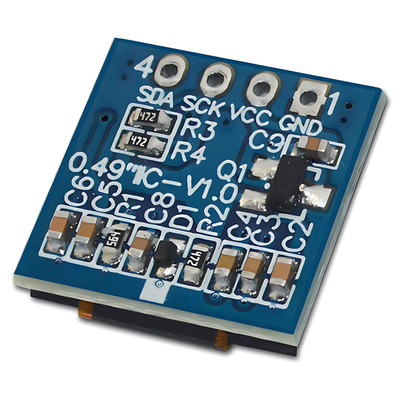

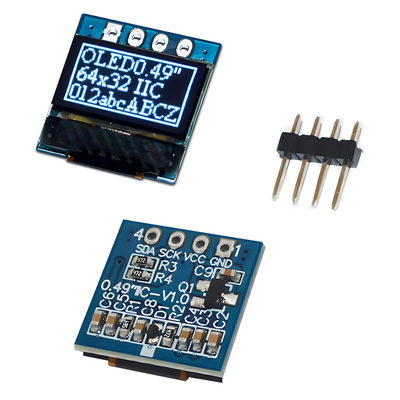

Grafische OLED 0,49 inch met 4 koppenpen SSD1315 Ondersteuning I2C-interfaceProductbeeld
