Productdetails:
|
| Producten: | 0.96 inch grafische OLED | Resolutie: | 128X64 |
|---|---|---|---|
| Kleur: | Geel+blauw (dubbele kleur) | Optica: | Alle het Bekijken Hoeken |
| Grootte van de module: | 24.74*16.9*1.42 (mm) | Glas: | OLED |
| Controller: | SSD1315 | werktemperatuur: | -40°C tot +80°C |
| Pinnummer: | 30 pin's | Interfaces: | 6800/8080 parallel, 4-draad SPI en I2C |
| Levensduur: | 50,000 uur | Helderheid: | 180 nitten |
| Contrastverhouding: | 20, 000: 1 | Naleving: | REACH- en RoHS-conform |
| Markeren: | Dubbelkleurig dun OLED-scherm,SPI Interface Thin OLED Display,SPI Interface Thin OLED Display |
||

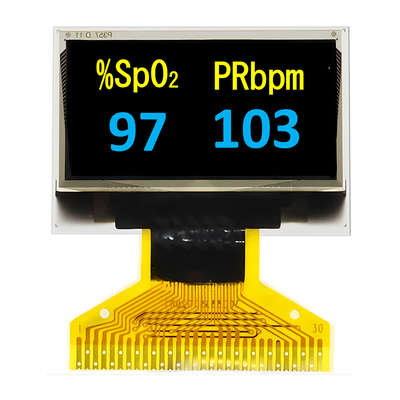

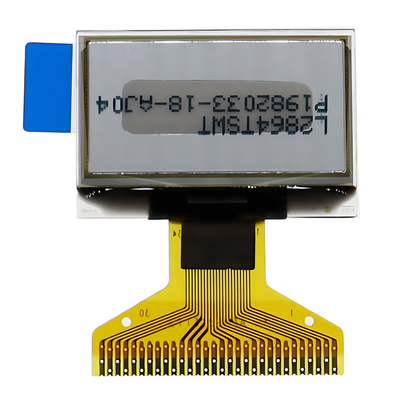

0.96 inch dun OLED-scherm Dubbelkleurige gele+blauwe SPI-interface Product Inleiding
Een snelle productoverzicht
Model nr. SFOS096JY-7149AN
¢Dun OLED-scherm
¥ 0,96" OLED-scherm, OLED 0,96"
¢ Geschikt voor draagbare apparaten
Type: Grafisch
¢Structuur: COG
¢128 x 64 Dot Matrix
¢ IC:SSD1315
3V stroomvoorziening
¥1/64 recht
Interface: 6800, 8080, SPI, I2C
Kleur van het beeldscherm: Geel+blauw
Beschrijving
SAEF bracht een Low COST 0,96 inch Thin OLED Display SFOS096JY-7149AN model uit dat is gemaakt van 128x64 pixels, diagonale grootte slechts 0,96 inch.96" OLED-scherm is ook ingebouwd SSD1315 driver ICHet gebruik van dunnere OLED-panelen is een nieuwe trend, voor nieuwe projecten, voor nieuwe technologieën en voor nieuwe technologieën.Wij raden klanten aan om de dunnere SFOS096JY-7149AN te kiezen voor nieuwe ontwerpprojecten.SFOS096JY-7149AN-module ondersteunt interne voeding van de Charge Pump en externe VCC-voeding.
Productinformatie
| Product: | 0.96 inch grafische OLED |
| Resolutie: | 128x64 |
| Kleur: | Geel+blauw (dubbele kleur) |
| Grootte van de module: | 24.74*16.9*1.42 (mm) |
| Controleur: | SSD1315 |
| Pinnummer: | 30 pin's |
| Levensduur: | 50000 uur |
| Contrastverhouding: | 20, 000: 1 |
| Optica: | Alle gezichtshoeken |
| Glas: | OLED |
| Werktemperatuur: | -40°C tot +80°C |
| Interfaces: | 6800/8080 Parallel, 4-draad SPI, en I2C |
| Helderheid: | 180 nestjes |
| Naleving: | REACH- en RoHS-conform |
0.96 inch dunne OLED-scherm dubbelkleurig geel+blauw SPI-interface Producttekening
Pin Definitie
| - Nee, dat is niet waar. | Symbool | Functie |
|---|---|---|
| 1 | N.C. (GND) | Reserverde pin (ondersteunende pin) De dragende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen. |
| 2 | C2P | Positieve terminal van de vliegende omkeringskondensator Negatieve terminal van de vliegende boostcondensator De laadpompcondensatoren zijn vereist tussen de terminals.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt.. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | Stroomvoorziening voor DC/DC-omvormers Dit is de stroomtoevoerspeld voor de interne buffer van de DC/DC-spanningsomvormer.Het moet worden aangesloten op VDD wanneer de converter niet wordt gebruikt. |
| 7 | NC | NC |
| 8 | VSS | Ground of Logic Circuit Dit is een aardingspin. Het fungeert als een referentie voor de logische pinnen. Het moet verbonden zijn met een externe aarding. |
| 9 | VDD | Energievoorziening voor logica Dit is een spanningspijn, verbonden met een externe bron. |
| 10 | BS0 | Communicatieprotocol Selecteer Deze pinnen zijn MCU-interface selectie-invoer. volgende tabel: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | Chip selecteren Deze pin is de chip select input. De chip is alleen ingeschakeld voor MCU communicatie wanneer CS # laag wordt getrokken. |
| 14 | RES# | Stroomherstel voor controller en bestuurder Wanneer de pin laag is, wordt de initialisatie uitgevoerd. |
| 15 | D/C# | Gegevens/command control Wanneer de pin hoog wordt getrokken, wordt de invoer op D7~D0 behandeld als weergave van gegevens. Wanneer de pin laag wordt getrokken, wordt de input op D7~D0 overgedragen aan het commando register. Voor gedetailleerde relatie tot MCU-interface signalen, raadpleeg de Timing Characteristics Diagrams. Wanneer de pin hoog wordt getrokken en de serieinterface-modus is geselecteerd, worden de gegevens bij SDIN als gegevens behandeld.In I2C-modus, deze pin fungeert als SA0 voor slavenadres selectie. |
| 16 | R/W# | Lees/schrijf Selecteer of schrijf Deze pin is de ingang van de MCU-interface. Bij verbinding met een microprocessor van de 68XX-serie wordt deze pin gebruikt als input voor het selecteren van lezen/schrijven (R/W#).Trek deze pin naar High voor leesmodus en Low voor schrijfmodus.. Wanneer de 80XX-interface-modus is geselecteerd, is deze pin de input voor Schrijven (WR#). |
| 17 | E/RD# | Lezen/Schrijven Deze pin is de ingang van de MCU-interface. Bij verbinding met een 68XX-serie microprocessor wordt deze pin gebruikt als het Enable (E) signaal.Lees-/schrijfoperatie wordt gestart wanneer deze pin hoog en de CS# laag wordt getrokken. Bij verbinding met een 80XX-microprocessor ontvangt deze pin het signaal Lees (RD#). |
| 18 tot 25 | D0 tot en met D7 | Host-gegevensinvoer/uitvoerbus Deze pinnen zijn 8-bits tweerichtings databussen die worden aangesloten op de databus van de microprocessor.D1 is de seriële gegevensinvoer SDIN en D0 is de seriële klokinvoer SCLKWanneer de I2C-modus is geselecteerd, moeten D2 en D1 samen worden uitgeput en dienen als SDAout en SDAin in de toepassing en D0 is de seriële klokinvoer SCL. |
| 26 | IREF | Huidige referentie voor helderheidsregeling Deze pin is een segment current referentie pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom lager dan 12,5 μA. |
| 27 | VCOMH | Hoog uitgangsspanning voor COM-signaal Deze pin is de ingangspin voor het hoogspanningsuitgangsniveau voor COM-signalen. |
| 28 | VCC | Stroomvoorziening voor OEL-paneel Dit is de meest positieve spanningstoevoer pin van de chip. Een stabilisatie condensator moet worden aangesloten tussen deze pin en VSS wanneer de converter wordt gebruikt.Het moet worden aangesloten op een externe bron wanneer de converter niet wordt gebruikt. |
| 29 | VLSS | Ground van analoog circuit Dit is een analoge aardspeld. |
| 30 | NC (GND) |
Reserverde pin (ondersteunende pin) De dragende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen. |
0.96 inch dun OLED-scherm Dubbelkleurige gele+blauwe SPI-interface
