Productdetails:
|
| Sleutelwoorden: | TFT-staaftype 8,8 inch | Resolutie: | 480X1920 |
|---|---|---|---|
| Interface: | Mipi | Zichtrichting: | IPS Alle kijkhoeken |
| aanraakscherm: | - Nee, niet echt. | Drijfvoltage: | 3.3 V |
| Contrastverhouding: | 1000:1 | Oppervlaktehelderheid: | 550 cd/m2 (nits) |
| Operatieve temp.: | – 20℃ aan +70℃ | Opslagtemperaturen: | ¥30°C tot +80°C |
| Spelden: | 40 Spelden | Verbinding: | Type aansluiting |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 480x1920 Bar Type TFT Display,8.8 inch TFT-trechter,MIPI Interface Bar Type TFT Display |
||
8.8 inch Bar Type TFT Display 480x1920 Pixel MIPI Interface Product Inleiding
Een snelle productoverzicht
Grootte: 8,8 inch
Resolutie: 480x1920 punten
¢ Zichtrichting: IPS
MIPI-interface
¢ Bestuurder IC: OTA7290B
¢ Control-Board: Nee
¢ Helderheid ((cd/m2): 550
Aanraakpaneel: zonder aanraakpaneel, CTP optioneel
Beschrijving
Met een ultrabreed beeldverhouding van bijna 4:1Gebruik dit scherm als informatiepaneel op een apparaat of dashboard.Dit display kan brede afbeeldingen tonen die op andere displays worden verpletterd of kunnen worden onderverdeeld in secties om de plaats van meerdere andere displays in te nemen.
Het heeft een MIPI-interface en een witte LED-achtergrondverlichting met een oppervlakhelderheid van 550 nits.
SAEF Bar Type TFT-LCD-displays zijn perfect voor industriële apparatuur, automobieltoepassingen, serversystemen, POS-systemen, home automation, huishoudelijke toepassingen en dynamische informatie-displays.Wij bieden verschillende groottes Bar Type TFT (Stretched Bar LCD Display) inclusief groottes
00,96 inch TFT 80x160 pixels, 1,05 inch TFT 120x240 pixels, 1,1 inch TFT 126x294 pixels,
1.14 inch TFT 135x240 pixels, 1,47 inch TFT 172x320 pixels, 1,9 inch TFT 170x320 pixels,
20,3 inch TFT 100x310 pixels, 2,4 inch TFT 220x480 pixels, 2,86 inch TFT 376x960 pixels,
20,99 inch TFT 268x800 pixels, 3 inch TFT 268x800 pixels, 3,13 inch TFT 276x960 pixels
3.16 inch TFT 288x960 pixels, 3,2 inch TFT 320x820 pixels, 3,38 inch TFT 180x460 pixels
30,4 inch TFT 180x640 pixels, 3,4 inch TFT 412x960 pixels, 3,49 inch TFT 172x640 pixels,
3.5 inch TFT 340x800 pixels, 3,71 inch TFT 240x960 pixels, 3,8 inch TFT 480x76 pixels
30,9 inch TFT 480x128 pixels, 3,99 inch TFT 400x960 pixels, 4 inch TFT 400x960 pixels,
4.5 inch TFT 320x960 pixels, 4,58 inch TFT 320x960 pixels, 4,6 inch TFT 320x960 pixels
6.1 inch TFT 280x1424 pixels, 6,5 inch TFT 1024x400 pixels, 6,5 inch TFT 800x320 pixels
60,86 inch TFT 480x1280 pixels, 6,9 inch TFT 280x1424 pixels, 7 inch TFT 280x1424 pixels,
70,84 inch TFT 400x1280 pixels, 7,85 inch TFT 400x1280 pixels, 8,8 inch TFT 480x1920 pixels,
90,3 inch TFT 1920x480 pixels, 10,1 inch TFT 1024x100 pixels, 10,1 inch TFT 1280x480 pixels,
100,4 inch TFT 1024x100 pixels, 10,88 inch TFT 440x1920 pixels, 11,3 inch TFT 440x1920 pixels,
12.3 inch TFT 1920x720 pixels, 12,6 inch TFT 1920x515 pixels, 14 inch TFT 3840x1100 pixels (4K).
Productinformatie
| Sleutelwoorden: | Bar Type TFT 8,8 inch |
| Resolutie: | 480x1920 |
| Interface: | MIPI |
| Zichtrichting: | IPS Alle kijkhoeken |
| Bestuurspanning: | 3.3 V |
| Oppervlakteverlichting: | 550 Cd/m2 (nitten) |
| Touchscreen: | - Nee, niet echt. |
| Contrastverhouding: | 1000:01:00 |
| Werktemperatuur | ¥20°C tot +70°C |
| Bergingstemperatuur: | ¥30°C tot +80°C |
| Verbinding: | Type aansluiting |
| Pins: | 40 PINS |
| LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
8.8 inch Bar Type TFT Display 480x1920 Pixel MIPI Interface ProductTekening
Pin Definitie
| Nee, dat is niet zo. | Pinnaam | Beschrijving |
| 1 | GND | Ground |
| 2 | D0P | DSI-D0+-gegevenssignalen |
| 3 | D0N | DSI-D0-gegevenssignalen |
| 4 | GND | Ground |
| 5 | D1P | DSI-D1+-gegevenssignalen |
| 6 | D1N | DSI-D1-gegevenssignalen |
| 7 | GND | Ground |
| 8 | CLKP | DSI-Clock+-signalen |
| 9 | CLKN | DSI-kloksignalen |
| 10 | GND | Ground |
| 11 | D2P | DSI-D2+ gegevenssignalen |
| 12 | D2N | DSI-D2-gegevenssignalen |
| 13 | GND | Ground |
| 14 | D3P | DSI-D3+ gegevenssignalen |
| 15 | D3N | DSI-D3-gegevenssignalen |
| 16 | GND | Ground |
| 17 | GND | Ground |
| 18 | IOVCC | Stroomvoorziening 1,8 V |
| 19 | IOVCC | Stroomvoorziening 1,8 V |
| 20 | Verwijzingen naar de bijlage | referentietijd/NC |
| 21 | SDA | Gegevenssignaal Dummy |
| 22 | SCL | Clock signal Dummy |
| 23 | BIST | Ingebouwde zelfcontrole |
| 24 | RSTB | LCM-resetsignalen |
| 25 | STBYB | Beheer van de wachtstand H:normale werking;L:uitgeschakeld scherm |
| 26 | AVDD/NC | NC |
| 27 | GND | Ground |
| 28 | K | LED-kathode |
| 29 | K | LED-kathode |
| 30 | GND | Ground |
| 31 | VGL/NC | Doorgang OFF-spanning/NC |
| 32 | GND | Ground |
| 33 | GND | Ground |
| 34 | VGH/NC | Doorgang ON-spanning/NC |
| 35 | LEDA | LED-anode |
| 36 | LEDA | LED-anode |
| 37 | TE | Versnelling van het scheuren |
| 38 | VCI | Stroomvoorziening 3.3V |
| 39 | VCI | Stroomvoorziening 3.3V |
| 40 | VCOM/NC | VCOM-spanning/NC |
Absolute maximale ratings
| Artikel 1 | Symbool | Waarde | Eenheid |
| Stroomtoevoerspanning voor logica | VCI | -0,5 tot 4 | V |
| Inlaatspanning | Vinaal | VVCI+0.3 | V |
| Werktemperatuur | Topr | - 20 tot 70 | °C |
| Bergingstemperatuur | Tstg | -30 tot 80 | °C |
Optische kenmerken
| Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
| Uitzichthoeken | θT | CR ¥10 | 75 | 80 | - | Degree |
| θB | 75 | 80 | - | |||
| θL | 75 | 80 | - | |||
| θR | 75 | 80 | - | |||
| Contrastverhouding | CR | θ=0° | 800 | 1000 | - | - |
|
Overdraagbaarheid (met polarisator)
|
T (%)
|
4.03 | 4.53 | |||
| Reactietijd | Tonnage | 25°C | - | 30 | 40 | ms |
| TOFF | ||||||
| Uniformiteit | U | - | 70 | 80 | - | % |
| NTSC | - | - | - | 70 | - | % |
| Luminansie | L | 550 | - | cd/m2 |

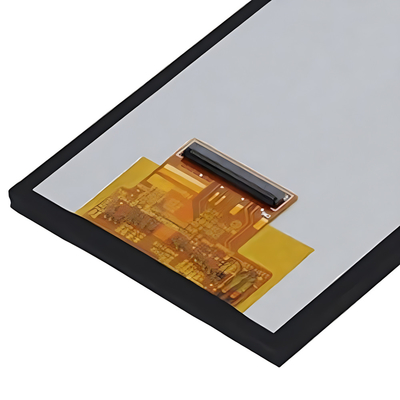

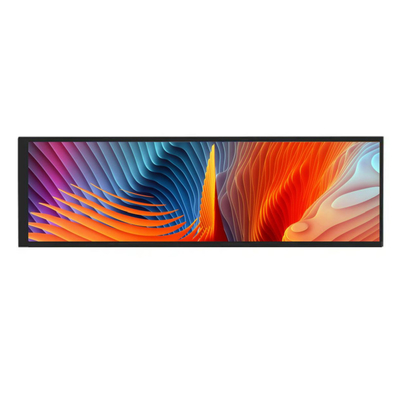

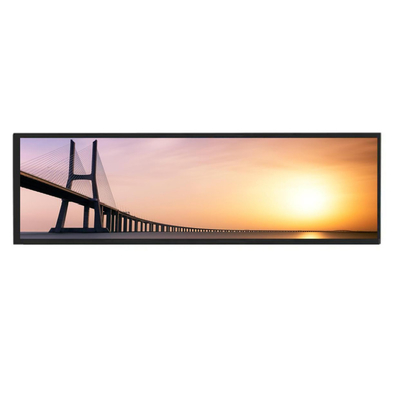

8.8 inch Bar Type TFT Display 480x1920 Pixel MIPI Interface ProductBeeld
Zoekwoord: tft 8.8", 8.8" tft lcd, 8.8" tft lcd, 8.8 inch tft lcd, tft lcd 8.8, 8,8 tft display, 8,8 "tft display, 8,8 inch tft display, tft display 8,8 inch, tft display 8,8", 8,8 inch tft lcd display, bar type TFT 8,8 inch, bar type TFT 8,8", 8,8 inch bar type TFT, 8.8" display met balktype. verlengde balk type TFT 8,8", 8,8 inch verlengde balk type TFT, 8,8 " verlengde balk type display.
