0.87 inch Slim OLED Display Module 128x32 Pixels I2C Interface Wit Blauwe Tekst Product Inleiding
Een snelle productoverzicht
¥ 0,87 inch OLED
Type: Grafisch
¢Structuur: COG
¢128 x 32 Dot Matrix
¢IC:SSD1316
3V stroomvoorziening
¥1/32
Interface: I2C
Afbeeldingskleur: Wit / Blauw
¥Aansluiting: ZIF FPC
Beschrijving
SFOS087DY-7139AP OLED Display Module is een 128x32 resolutie COG grafisch display, diagonale grootte 0,87 inch.Het OLED-model is ontworpen als industrieel kwaliteitsmodel met een klein formaat en een concurrentieel prijsvoordeel.. De module is ingebouwd met SSD1316 IC; het ondersteunt I2C-interface. De voedingsspanning voor logica is 2,8V, voedingsspanning voor display is 9V, werkstroom voor VDD is 180μA, rijplicht 1/32.
SFOS087DY-7139AP OEL Display Module kan werken bij temperaturen van -40°C tot +80°C; de opslagtemperatuur varieert van -40°C tot +85°C.slimme huishoudelijke toepassingen enz..
Productinformatie
| Product: |
0.87 inch OLED Display Module |
| Aantal pixels: |
128x32 pixels |
| Interface: |
I2C |
| Bestuurder IC: |
SSD1316 of gelijkwaardig |
| Pinnummer: |
15 pinnen (kan aangepast worden) |
| Afbeeldingsmodus: |
Passieve matrix |
| Afbeeldingskleur: |
Monochroom (wit) |
| Rijplicht: |
1/32 Verantwoordelijkheid |
| Panelgrootte: |
29 x 8,8 x 1,22 (mm) |
| Actief gebied: |
22.38 x 5,58 (mm) |
| Pixel Pitch: |
0.175 x 0,175 (mm) |
| Pixelgrootte: |
0.155 x 0,155 (mm) |
| Zichtrichting: |
Alle gezichtshoeken |
| Verbinding: |
ZIF FPC |
| Levensduur: |
50,000 uur @60cd/m2 |
| Naleving: |
REACH- en RoHS-conform |
Kenmerken
1Dit 0,87 inch mini OLED-scherm heeft een resolutie van 128X32 en beschikt over een SSD1316 chipset.
2Deze 0,87 inch OLED-displaymodule heeft een zeer laag stroomverbruik: volle schermverlichting 0,08w.
3Dit micro OLED-scherm van 0,87 inch is ZIF type 11mm lang, we kunnen FPC (lengte, interface, aansluitingsoort, etc.) aanpassen volgens de eisen van de klant.
4Dit 0,87 inch 128x32 OLED-product is ontworpen voor I2C-interface.
5Deze 0,87 inch OLED display module heeft een oneindige kijkhoek "tot 175 graden".
6Dit OLED 0,87 inch 128x32 product is geschikt voor draagbare apparaten, smart home applicaties, enz.
7. Dit I2C OLED 0,87 inch product heeft een zelfverlichtend ontwerp, geen achtergrondverlichting is vereist en het scherm kan zelfverlicht worden; het heeft een hoog contrast,heldere en heldere stippen die zelfs in kleine lettertypes goed leesbaar zijn.
10Dit 0,87 inch OLED-scherm heeft een snellere responstijd van 10 microseconden bij +25 °C.
10.Dit 0,87 inch mono OLED product heeft een hoge helderheid en dit product heeft een contrastverhouding tot 2000:1.
11Dit goedkope 0,87 inch OLED-product heeft een lager stroomverbruik en vermindert de CO2-uitstoot.
0.87 inch Slim OLED Display Module 128x32 Pixels I2C Interface Wit/blauwe tekst Producttekst
Pin Definitie
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
Positieve terminale van de vliegende omkering condensator, negatieve terminale van de vliegende boost condensator.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt..
Pin5, VDD2 VBAT
Stroomvoorziening voor DC/DC-omvormercircuit. Dit is de stroomtoevoerpin voor de interne buffer van de DC/DC-spanningsomvormer.Het moet worden aangesloten op VDD wanneer de converter niet wordt gebruikt..
Pin 6, VSS.
Ground of Logic Circuit Dit is een grondspeld. Het fungeert als referentie voor de logische spelden. Het moet worden verbonden met een externe grond.
Pin7, VDD
Dit is een spanningspijn, verbonden met een externe bron.
Pin8, CS#
Pin9, RES#
Power Reset voor Controller en Driver. Deze pin is de ingang van het resetsignaal. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd.
Pin10, D/C
Pin11, SCLK
IIC Bus Clock Signal. De overdracht van informatie in de I2C bus volgt een kloksigmaal. Elke overdracht van gegevensbit vindt plaats tijdens een enkele klokperiode van deze pin.
Pin 12, SDA.
Deze pin fungeert als een communicatiekanaal tussen de zender en de ontvanger.
Pin13, IREF
Deze pin is een segment current reference pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5uA.
Pin14, VCOMH
Voltage Output High Level voor COM-signaal. Deze pin is de input pin voor het voltage output high level voor COM-signalen.
Pin15, VCC
Stroomvoorziening voor OEL-paneel.Dit is de meest positieve spanningstoevoerpin van de chip. Een stabilisatiecondensator moet worden aangesloten tussen deze pin en de VSS wanneer de converter wordt gebruikt.Het moet worden aangesloten op een externe bron wanneer de converter niet wordt gebruikt..
Absolute maximale rating
Opmerking 1: Alle bovenstaande spanningen zijn gebaseerd op VSS = 0V.
Opmerking 2: Wanneer deze module wordt gebruikt buiten de bovengenoemde absolute maxima, kan een blijvende breuk van de module optreden.Het is wenselijk deze module te gebruiken onder de voorwaarden van punt 3.De optische en elektrische eigenschappen van deze module kunnen leiden tot storingen en een verslechtering van de betrouwbaarheid van de module.
Opmerking 3: De gedefinieerde temperatuurbereiken omvatten niet de polarisator.De maximale bestandtemperatuur van de polarisator moet 80°C zijn.
Opmerking 4: VPP = 7,5 V, Ta = 25 °C, 50% Schakbord.De softwareconfiguratie is gebaseerd op punt 4.4 Initialization.Einde levensduur wordt gespecificeerd als 50% van de oorspronkelijke bereikte helderheid.De gemiddelde levensduur van de kamertemperatuur wordt geschat met behulp van de versnelde werking bij hoge temperatuuromstandigheden..
Optische kenmerken
* Optische meting bij VDD1 = 2,8 V, VPP = 8,0 V en 7,4 V. De softwareconfiguratie volgt sectie 4.4 Initiaal.

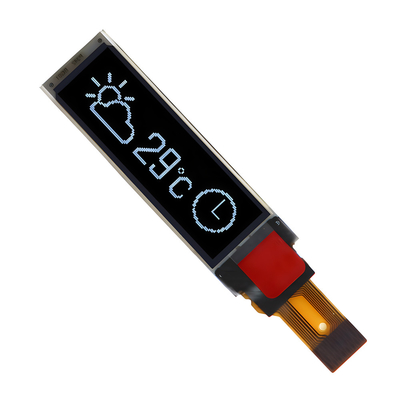

0.87 inch Slim OLED Display Module 128x32 Pixels I2C Interface Wit/blauwe tekst Productbeeld
