Productdetails:
|
| Producten: | 5 de Vertoning van duimtft lcd | Resolutie: | 720x1280 punten |
|---|---|---|---|
| Interface: | Mipi | aanraakscherm: | Pkap |
| Zichtrichting: | IPS Alle kijkhoeken (85/85/85/85) | PCAP-structuur: | GFF |
| LCD Controlemechanisme: | ILI9881C | CTP-controller: | GT5688 |
| De Afmeting van het dekkingsglas: | Aanpasbaar | Pinnummer: | 25 pinnen |
| Verbinding: | ZIF FPC | Oppervlaktehelderheid: | 300 cd/m2 ((nits) |
| LED-levensduur: | 40,000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | Capacitieve TFT LCD-Vertoning,MIPI-interface 5 inch LCD-scherm,720*1280 pixels TFT LCD-scherm |
||
5 inch capacitieve TFT-LCD-scherm, PCAP TFT 5 inch 720*1280 pixels Display Product Inleiding
Saef Technology SF-TC500I-8725B-CT3 is een TFT-LCD-module met een diagonale grootte van 5 inch en een resolutie van 720x1280 pixels.Deze 5-inch LCD-displaymodule is uitgerust met een ILI9881C geïntegreerde schakelingHet stroomtoevoerspanningsbereik (Vdd) van deze 5-inch LCD-monitor varieert van 2,6 V tot 3,3 V (typische waarde 2,8 V).De kijkrichting van deze 5-inch module is IPS-type, met een volle kijkhoek (85/85/85/85 max).
De SF-TC500I-8725B-CT3 TFT-LCD-displaymodule wordt in portretmodus weergegeven met een helderheid van 300 nits en kan worden aangepast tot 1000 nits volgens de vereisten van de klant.Dit 5-inch TFT-scherm is uitgerust met een PCAP (projection capacitive) touch panel, met GT5688 IC, I2C-interface en 5-punts touchtechnologie, die een responsive en gebruiksvriendelijke ervaring biedt.Dit 5-inch PCAP TFT-scherm kan werken bij temperaturen van -20 °C tot +70 °C; De opslagtemperatuur ligt tussen -30 °C en +80 °C. Of het nu binnen of buiten wordt gebruikt, dit 5-inch TFT LCD-display kan aan verschillende displayvereisten voldoen.Het is een multifunctionele en hoogwaardige oplossing die geschikt is voor industriële apparatuur, scanners, huisautomatisering, toegangscontrolesystemen, monitoringsapparatuur, analysatoren, beveiligingssystemen, tuinbewateringssystemen en een breed scala aan toepassingen.
Algemene informatie
| Product: | 5 inch TFT LCD-scherm |
| Resolutie: | 720x1280 punten |
| Interface: | MIPI |
| Zichtrichting: | IPS Alle gezichtshoek ((85/85/85/85) |
| Touchscreen: | PCAP |
| PCAP-structuur: | GFF |
| CTP-controller: | GT5688 |
| LCD-controller: | ILI9881C |
| Afmeting van het dekselglas: | Aanpasbaar |
| Verbinding: | ZIF FPC |
| Pinnummer: | 25 pin's |
| Oppervlakteverlichting: | 300 Cd/m2 ((nits) |
| LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
5 inch capacitieve TFT-LCD-scherm, PCAP TFT 5 inch 720*1280 pixels Display Producttekening
DC-kenmerken
Opmerking: een hogere spanning kan de module beschadigen.
Achterlicht Elektro-optische kenmerken
1Eenvormigheid = Min/Max * 100%
2. Levensduur van de LED wordt als volgt gedefinieerd:De uiteindelijke helderheid is 70% van de oorspronkelijke helderheid;Methode: (X*Y: Lichtgebied);
Optische kenmerken
Maatregelenvoorwaarden:1. Maat omgeving: donkere ruimte; 2. Omgevingstemperatuur: 25±2°C; 3.30min. opwarmtijd.
TFT-LCD-spelddefinitie
Pin1, LEDA LED-anode
Pin2, LEDK-LED-katode
Pin3, VCC stroomvoorziening 2.8V
Pin4, IOVCC Stroomvoorziening 1.8V/2.8V Spanning
Pin 5, GND Power Ground.
Pin6, CLKP DSI-CLK+ kloksignalen
Pin7, CLKN DSI-CLK-kloksignalen
Pin8, GND Power Ground.
Pin9, D0N DSI-D0-gegevenssignalen
Pin10, D0P DSI-D0+ gegevenssignalen
Pin 11, GND Power Ground.
Pin12, D1N DSI-D1-gegevenssignalen
Pin13, D1P DSI-D1+ gegevenssignalen
Pin14, GND Power Ground.
Pin15, D2N NC DSI-D2-gegevenssignalen
Pin16, D2P NC DSI-D2+ gegevenssignalen
Pin17, GND Power Ground
Pin18, D3N NC DSI-D2-gegevenssignalen
Pin19, D3P NC DSI-D2+ gegevenssignalen
Pin 20, GND Power Ground.
Pin21, TE Voeding 2.8V
Pin22, LCD_ID LCD_ID
Pin23, RESET Register selecteer pin
Pin 24, GND Power Ground.
Pin25, GND Power Ground.
CTP Pin-definitie
Pin1, GND
Pin2, SDA - 2,8V
Pin3, SCL - 2,8V
Pin4, VDD - 3,3 V
Pin5, INT
Pin 6, RST.

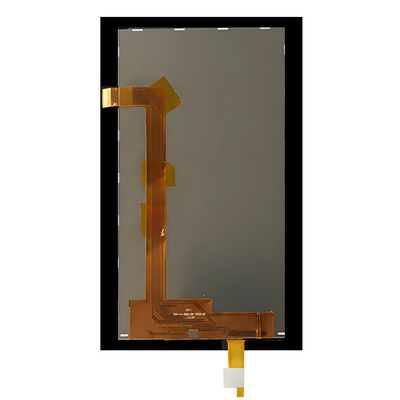

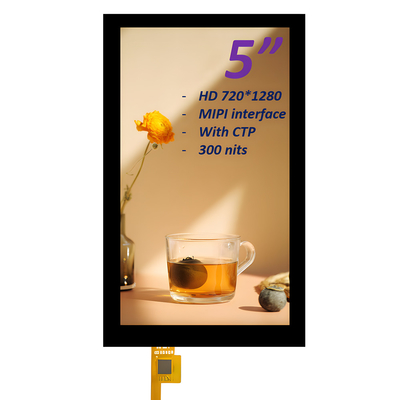

5 inch capacitieve TFT-LCD-scherm, PCAP TFT 5 inch 720*1280 pixels Display Productbeeld
