Productdetails:
|
| Producten: | 1.54 inch OLED display | Resolutie: | Resolutie van 128x64 punten |
|---|---|---|---|
| Interface: | I2C, SPI facultatief | Afbeeldingsmodus: | Passivematrix-display |
| Optica: | Alle het Bekijken Hoeken | Lijst Dim.: | 47.0(L) x 43.0(W) x 13.8(T) mm |
| Actief gebied: | 35.06 ((L) x 17.52 ((W) mm | Pixel Pitch: | 0.274 x 0,274 mm |
| rijmwijze: | 1/64 Werkcyclus | werktemperatuur: | -40°C aan +70°C |
| Opbergtemperatuur: | -40°C tot +85°C | DRIVER IC: | SSD1309 of gelijkwaardig |
| Pinnummer: | 4 koppen, 7 opties | Naleving: | REACH- en RoHS-conform |
| Markeren: | 1.54 inch OLED Display Module,OLED-schermmmodule 128*64 |
||
SFOM154YZ4-12864WB-01 Specificatie.pdf
1.54 inch OLED Display Module 128*64 Pixels 4 Pin IIC Interface Product Inleiding
Organische lichtemitterende dioden (OLED's) zijn een technologie van de volgende generatie die helderder, helderderder afbeeldingen en snellere reacties mogelijk maakt.54 inch model SFOM154YZ4-12864WB-01 OLED display is gemaakt van 128 x 64 stippen monochroomDeze OLED-module is lichtgewicht, laag stroomverbruik, klein en heeft verschillende interface-opties, de standaard is IIC en de beschikbare opties zijn IIC- en SPI-poorten.De module is gemaakt van COB OLED, die het voordeel heeft dat de module gemakkelijk kan worden bevestigd op de toepassing van de klant vanwege de PCB-plaat erop.
De SFOM154YZ4-12864WB-01 OLED-displaymodule had oorspronkelijk geen touch, maar het touchpaneel is aanpasbaar.POS-terminals, kassa's, draagbare apparaten, mobiele bestelmachines, enz.
Kenmerken
1Dit 1,54-inch mini OLED-scherm heeft een resolutie van 128X64 en een SSD1309-chipset.
2Deze 1,54-inch OLED-displaymodule heeft een zeer laag stroomverbruik: volle schermverlichting 0,08w.
3Dit 4-pins OLED-scherm van 1,54 inch heeft vier montagegaten voor een gemakkelijke installatie.
4Dit 1.54 inch 128x64 OLED-product is ontworpen voor I2C-type, IIC en SPI-interface optioneel.
5Dit 1,54-inch OLED 4-pin product ondersteunt een verscheidenheid aan besturingschips: volledig compatibel met Arduino 51 serie, msp430 serie, stm32/2 CSR IC, enz.
6De stroomtoevoerspanning van dit I2C 1,54 inch OLED-product is DC 3V-5V.
7Deze 1,54 inch OLED display module is ingebed bestuurder IC. het kan communiceren met I2C ((IIC) Interface hoeft alleen 4 I / O poorten
8Dit OLED 1,54 inch 128x64 product is compatibel met MMDVM, Pi-Star, en het is compatibel met Raspberry pi.
9. Dit 128x64 SPI OLED 1,54 inch product is zelfverlichtend ontwerp, het heeft geen achtergrondverlichting nodig, het scherm kan zelfverlichtend zijn; Het heeft een hoog contrast, heldere en scherpe stippen, zelfs kleine lettertypen zijn vrij leesbaar.
10. de OLED-displaymodule van 1,54 inch heeft geen ingebedde lettertypen in de OLED-controller, de gebruiker kan de lettertypen maken via de lettertype generatie-software.
Productinformatie
| Product: | 1.54 inch OLED display |
| Resolutie: | Resolutie van 128x64 punten |
| Interface: | I2C, SPI Facultatief |
| Bestuurder IC: | SSD1309 of gelijkwaardig |
| Optica: | Alle gezichtshoeken |
| Afbeeldingsmodus: | Passivematrix-display |
| Lijst Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Actief gebied: | 35.06 ((L) X 17.52 ((W) Mm |
| Pixel Pitch: | 0.274 x 0,274 mm |
| Rijmethode: | 1/64 Werkcyclus |
| Werktemperatuur: | -40°C tot +70°C |
| Opbergtemp.: | -40°C tot +85°C |
| Pinnummer: | 4 koppen, 7 pinnen optioneel |
| Naleving: | REACH- en RoHS-conform |
Pin Definitie
Pin1 GND (Power Ground)
Piin2 VDD (spanning van de energie-module 3V - 5V)
Pin3 SCL (kloklijn)
Pin4 SDA (gegevenslijn)
1.54 inch OLED Display Module 128*64 Pixels 4 Pin IIC Interface Product tekening

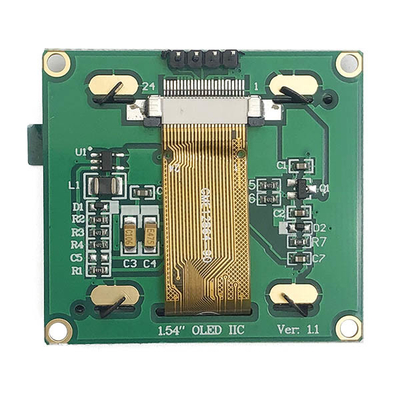

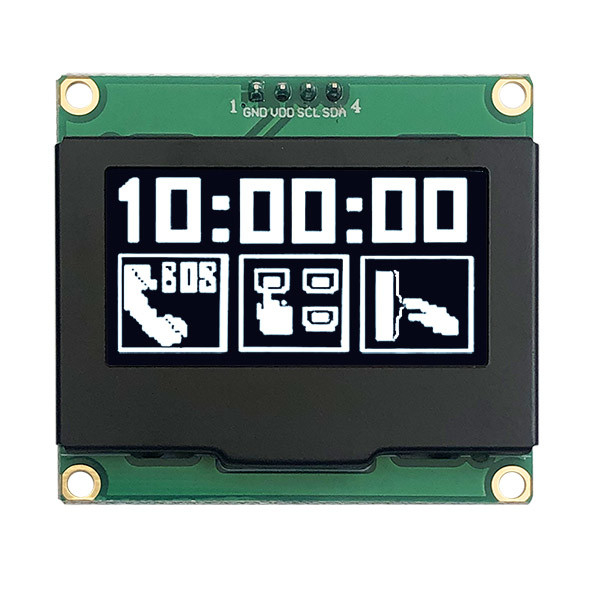

1.54 inch OLED Display Module 128*64 Pixels 4 Pin IIC Interface Product Image
