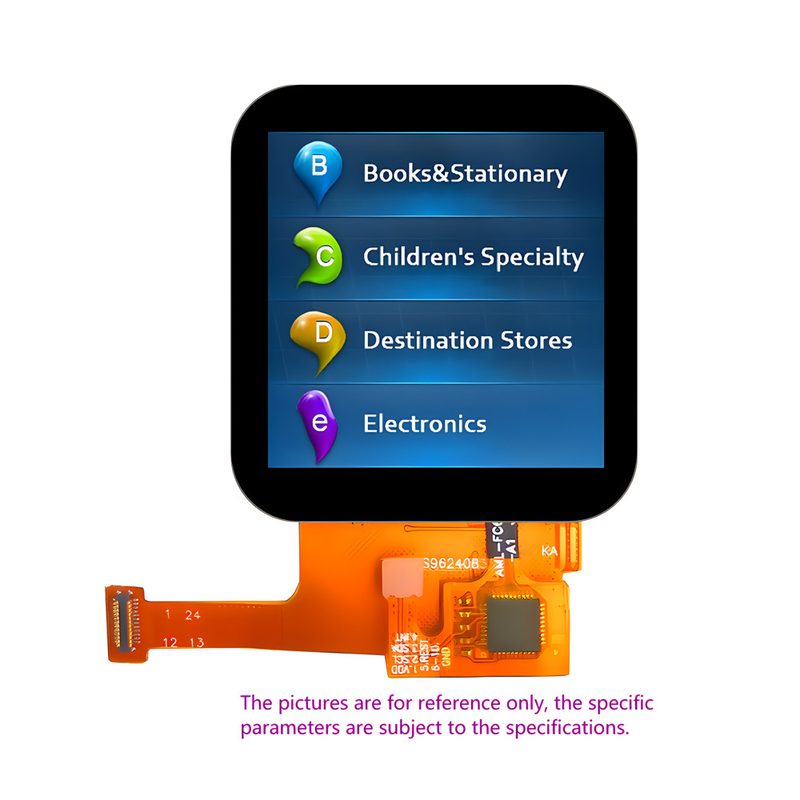

1.54 inch Capacitieve PCAP TFT Display 320*320 Dots LCD MIPI Interface

1.54 inch TFT LCD-scherm, 1,54" PCAP TFT-scherm 320*320 punten Product Inleiding

Kenmerken:

1Dit 1,54 inch TFT-scherm meet 1,54 inch diagonaal en heeft een resolutie van 320x320 vierkante.
2Dit 1,54 inch PCAP TFT-scherm is een full-color TFT-LCD met capacitieve touchscreen (CTP) en CTP is de IIC-interface.
3Deze 1,54 inch TFT LCD module ondersteunt MIPI-interfaces.
4De modulegrootte van dit 1,54 inch LCD-scherm is 31,52x33,72x1,15 mm (zonder touchscreen), 35,7x39,5x2,3 mm (met touchscreen) en de actieve oppervlakte is 27,74 x 27,74 mm.
5Dit capacitieve aanraakscherm van 1,54 inch heeft een ingebouwde ST7796S-controller met een logische voedingsspanning van 2,6 V tot 3,3 V.
6Dit 1,54 inch TFT touchscreen kan werken bij temperaturen van -20°C tot +70°C en het opslagtemperatuurbereik is -30°C tot +80°C.
7Deze 1,54 inch TFT LCD heeft een oppervlakte helderheid van 300 cd/m2, als u het wilt gebruiken als landschapsmodus of de helderheid wilt aanpassen, neem dan contact met ons op voor meer technische ondersteuning.
8Dit 1,54 inch TFT-scherm importeert signalen via de 12-pin connector onderdeelnummer: OK-14GM012-04.

9. 1,54 inch TFT LCD scherm met optionele 240 * 240 punten resolutie, ons modelnummer SF-TC154B-8945B-N.

Productinformatie:

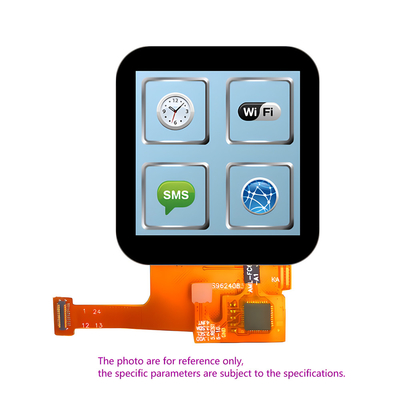

1.54 inch TFT LCD-scherm, 1,54" PCAP TFT-scherm 320*320 stippen

Pin Definitie:

Pin1 GND I/O Ground

Pin2 CP I DSI-CLK+ kloksignalen

Pin3 CN I/O DSI-CLK-kloksignalen

Pin4 GND I Aarding

Pin5 D0P I DSI-D0+ kloksignalen

Pin6 D0N I DSI-D0-kloksignalen

Pin7 GND I/O Ground

Pin8 LED+ I LED-anode

Pin9 LED- I/O LED-katode

Pin10 RESET I/O LCM Reset-invoersignaal

Pin11 TE I Verscheurend effect

Pin12 VCC I/O L stroomvoorziening 2,8V

1.54 inch TFT LCD-scherm, 1,54" PCAP TFT-scherm 320*320 stippen

Fabrieksfaciliteiten en certificaten

Projecteerde capacitieve aanraking (PCAP)

Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.

De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.

Dekselglas:

1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF

Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232

Neem contact met ons op

We horen graag over uw projecten, als u vragen heeft, kunt u ons bereiken op sales2@saef.com.cn
