Productdetails:
|
| Producten: | 0.96 inch OLED-display | Aantal pixels: | 128x64 pixel |
|---|---|---|---|
| Bestuurder IC: | SSD1315 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Monochroom (wit) | Aandrijvingsplicht: | 1/64 plicht |
| Grootte van het paneel: | 24.7 x 16.6 x 1.3 (mm) | Actief gebied: | 21.74 x 11.175 (mm) |
| Pixel Pitch: | 00,17 x 0,175 (mm) | Pixelgrootte: | 00,15 x 0,15 (mm) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | I2C, SPI facultatief |
| Verbinding: | Plug-in | Pinnummer: | 30 pinnen (kan aangepast worden) |
| Operatieve temperatuur.: | -40 °C - +70 °C | Opbergtemperatuur: | -40C - +85C |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | De Module van de 0,96 Duimoled Vertoning |
||
** Datasheet Download **
SFOS096JY-7127AP Specificatie.pdf
0.96 inch OLED-scherm 128x64 Wit/Blauw/Geel/Geel-BlauwInleiding van het product
Monochroom OLED-scherm verwijst naar een OLED-scherm dat slechts één kleur kan weergeven, zoals wit, blauw en geel.op dit scherm, kunnen we ook een dubbele kleurenweergave van geel en blauw bieden, wat ook gebruikers een goede visuele ervaring biedt.
De SFOS096XZ-7127AP OLED-displaymodule is een 128x64-resolutie COG-grafisch display met een diagonale grootte van 0,96 inch.Het OLED-model is ontworpen als industrieel en heeft een prijs-concurrentievoordeel. Deze module heeft een ingebouwde SSD1315 IC; Het ondersteunt I2C en SPI-interfaces. De logische voedingsspanning is 2,8V, de schermvoedingsspanning is 9V, de VDD-werkstroom is 160 μ A,en de rijcyclus is 1/64.
De SFOS096XZ-7127AP OEL-displaymodule is geschikt voor draagbare apparaten, slimme thuistoepassingen en meer. Deze module kan werken bij temperaturen van -40 °C tot +70 °C;De opslagtemperatuur is tussen -40 °C en +85 °C.
Kenmerken
| Product: |
0.96 inch aansluiting OLED display |
| Aantal pixels: | 128x64 pixels |
| Bestuurder IC: | SSD1315 of gelijkwaardig |
| Afbeeldingsmodus: | Passieve matrix |
| Afbeeldingskleur: | wit, blauw, geel en dubbele kleur ((geel/blauw) |
| Rijplicht: | 6/64 |
| Actief gebied: | 21.74 x 11.175 (mm) |
| Panelgrootte: | 24.7 x 16.6 x 1.3 (mm) |
| Pixel Pitch: | 0.17 x 0,175 (mm) |
| Pixelgrootte: | 00,15 x 0,15 (mm) |
| Interface: | I2C, SPI Facultatief |
| Zichtrichting: | Alle gezichtshoeken |
| Verbinding: | Plug-in |
| Pinnummer: | 30 pinnen (kan aangepast worden) |
| Werktemperatuur | -40°C - +70°C |
| Opbergtemp.: | -40°C - +85°C |
| Levensduur: | 50,000 uur @60cd/m2 |
| Naleving: | REACH- en RoHS-conform |
0.96 inch OLED-scherm 128x64 Wit/Blauw/Geel/Geel-BlauwProducttekening
Interface pin definitie
| - Nee, niet echt. | Symbool | Beschrijving |
| 1 | NC | Geen verbinding. |
| 2 | C1N |
CXP/CXN-Pin voor laadpompcondensator; met elkaar verbinden met een condensator |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | Stroomvoorziening voor het circuit van de laadpompregulator. |
| 7,10 | NC | Geen verbinding. |
| 8 | VSS | Dit is een grondspeld. |
| 9 | VDD | Stroomtoevoerpen voor kernlogische werking. |
| 11 | BS1 |
MCU-businterface-selectiepen. |
| 12 | BS2 | |
| 13 | CS | Dit is de chip selecteer input. |
|
14 |
Reserves |
Reset signaalinput. wanneer de pin laag wordt getrokken, wordt de initialisatie van de chip uitgevoerd. Houd deze pin HIGH ((dwz verbinden met VDD) tijdens normale werking |
|
15 |
A0 |
Dit is de Data/Command control pin. Wanneer deze HIGH wordt getrokken (d.w.z. verbinding maakt met VDD), worden de gegevens op D[7:0] als gegevens behandeld. Wanneer het laag wordt getrokken, worden de gegevens op D[7:0] overgedragen aan het commando register. In de I2C-modus fungeert deze pin als SA0 voor slaafadreskeuze. Wanneer de serieinterface met drie draden is geselecteerd, moet deze pin worden aangesloten op de VSS. |
|
16 |
WR |
Dit is de lees/schrijfcontrolepin die verbinding maakt met de MCU-interface. Wanneer de 8080-interface-modus is geselecteerd, is deze pin de Write (WR#) -invoer. |
|
17 |
RD |
Bij aansluiting op een 8080-serie microprocessor ontvangt deze pin het leessignaal (RD#). Wanneer serie- of I2C-interface is geselecteerd, moet deze pin zijn aangesloten op VSS. |
|
18 tot 25 |
D0 ~ D7 |
Dit zijn 8-bits bi-directionele gegevensbussen die worden aangesloten op de gegevensbus van de microprocessor.D1 is de seriegegevensinvoerWanneer de I2C-modus is geselecteerd, dient D2, D1 aan elkaar te worden gekoppeld en dienen als SDAout, SDAin in toepassing en D0 is de seriële klokinvoer, SCL. |
|
26 |
IREF |
Dit is de segment output current referentie pin. Wanneer een extern IREF wordt gebruikt, moet een weerstand worden aangesloten tussen deze pin en de VSS om de IREF-stroom op 30uA te houden. Wanneer een interne IREF wordt gebruikt, dient deze pin NC te blijven. |
|
27 |
VCOMH |
De pin voor COM-signaal heeft het spanningsniveau uitgeschakeld. Een condensator moet worden aangesloten tussen deze pin en VSS.Com |
|
28 |
VCC |
Dit is ook de meest positieve stroomspanningstoevoer pin. Wanneer de laadpomp is ingeschakeld, moet een condensator worden aangesloten tussen deze pin en VSS. |
| 29,30 | NC | Geen verbinding. |
DC-kenmerken
| Artikel 2 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | |
|
Voedingsspanning |
Logische voedingsspanning IC | VDD | 1.65 | 3.0 | 3.5 | V |
| Voltage van de voedingsvoorziening van de belastingpompregulator |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Werkt (voor OLED-paneel) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
Invoer Spanning |
Hoogspanning | HIV | 0.8 x VDD | - | VDD | V |
| Laagspanning | VIL | 0 | - | 0.2 x VDD | V | |
|
Output Spanning |
Hoogspanning | VOH | 0.9 x VDD | - | VDD | V |
| Laagspanning | VOL | VSS | - | 0.1 x VDD | V | |
Elektroptische kenmerken
| Artikel 2 | Symbool | - Min. | Typus. | Max, ik ben er klaar voor. | Eenheid | Opmerking | |
| Werkverlichting | L | 50 | 65 | - | cd/m2 | Alle pixels AAN | |
| Energieverbruik | P | - | 50 | 60 | mW |
30% pixels Aan |
|
| Framefrequentie | Fr. | - | 105 | - | Hz | - | |
|
Kleur Coördinatie |
Blauw | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Donkere kamer |
| CIE en | 0.21 | 0.25 | 0.29 | ||||
|
Reactietijd
|
Opstaan. | Tr | - | 10 | - | wij | - |
| Verval | Td | - | 10 | - | wij | - | |
| Contrastverhouding | Cr | 10000:1 | - | - | - | Donkere kamer | |
| Zienhoek | θ | 160 | - | - | Degree | - | |
| Operationeel levensduur | Hoogte | 22000 | - | - | Tijd | L= 65 cd/m2 | |

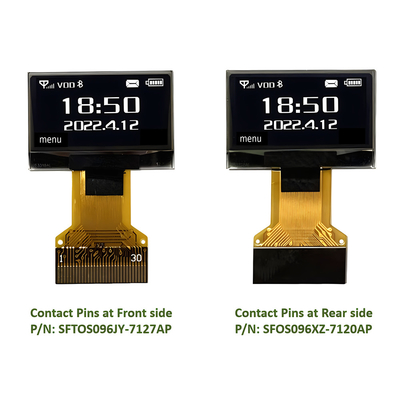

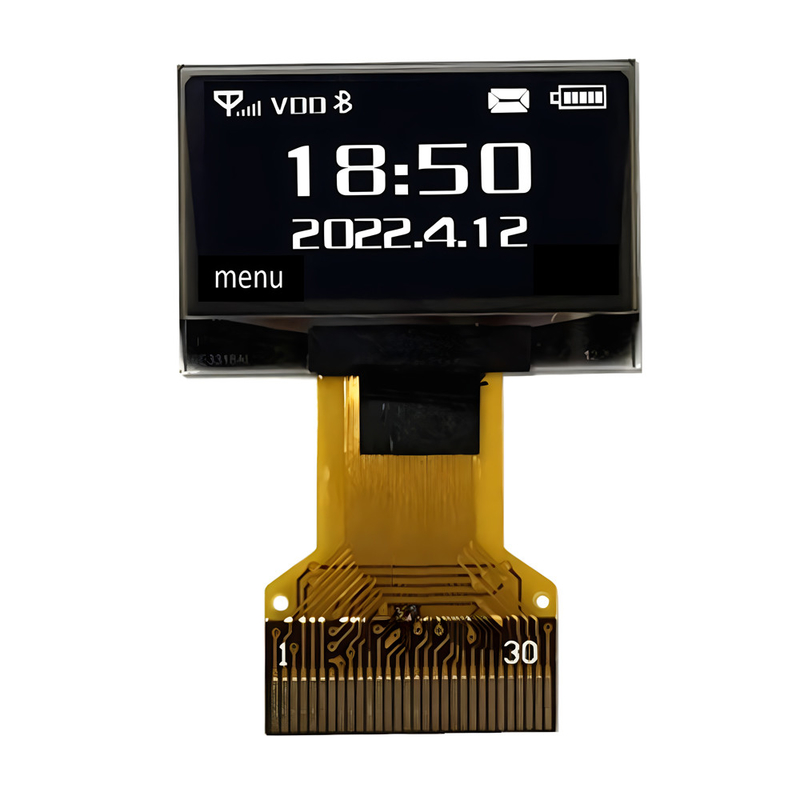

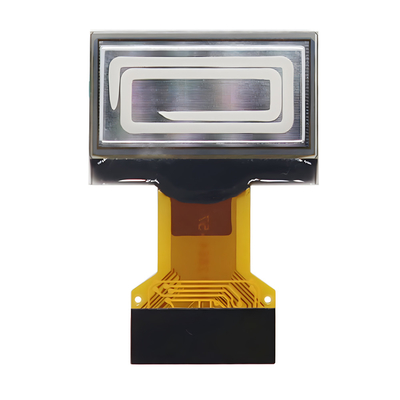

0.96 inch OLED-scherm 128x64 Wit/Blauw/Geel/Geel-BlauwProductbeeld
