Productdetails:
|
| Producten: | 1.3 inch OLED display module | Aantal pixels: | 128x64 Graphics |
|---|---|---|---|
| DRIVER IC: | CH1116G of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Mono Wit, Blauw, optioneel | Aandrijvingsplicht: | 1/64 plicht |
| Grootte van het paneel: | 34.5 x 23,0 x 1,4 (mm) | Actief gebied: | 29.42 x 14.7 (mm) |
| Pixel Pitch: | 0.23 x 0,23 mm | Pixelgrootte: | 0.21 x 0,21 mm |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | 8-bits 68XX/80XX, 3/4-draad SPI, I2C |
| Verbinding: | Plug-in | Pinnummer: | 30 pin's |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | Zwart-wit OLED-Vertoningsmodule,128x64 Pixel OLED Display Module |
||

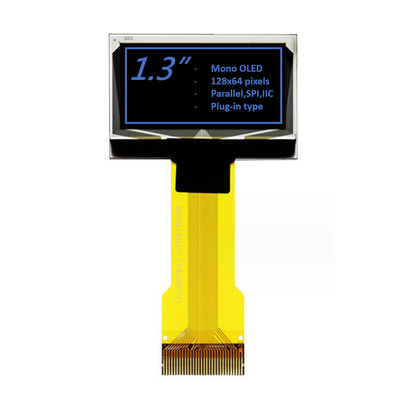

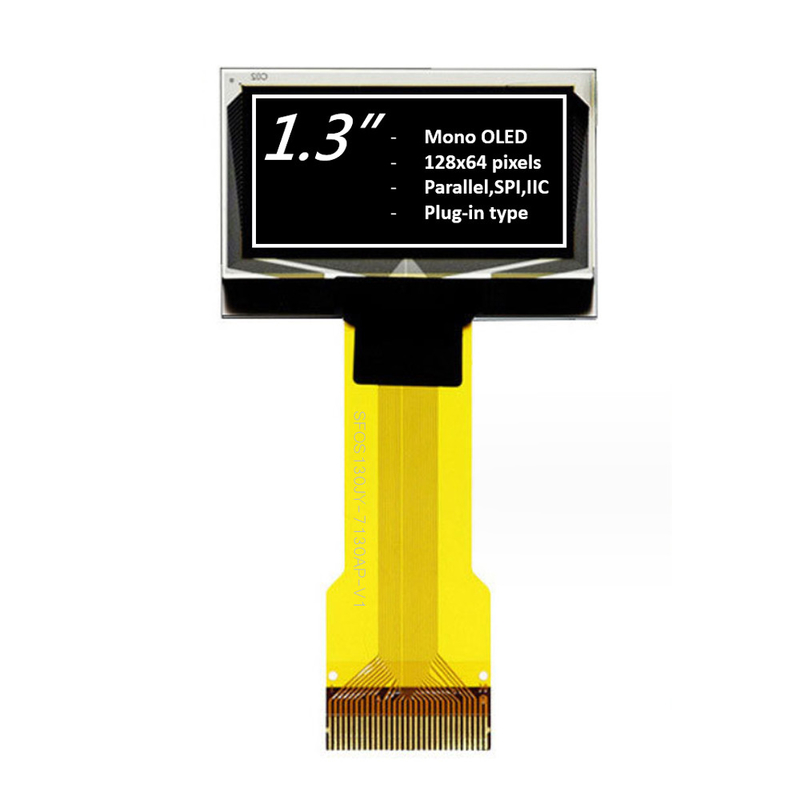

1.3 inch monochrome OLED-displaymodule met 128x64 pixelsProducttekeningInleiding van het product
SFOS130JY-7130AP OLED Display Module is een 128x64 resolutie COG grafisch display, diagonale grootte 1,3 inch.Het OLED-model is ontworpen als industriële kwaliteit en heeft het voordeel van een concurrerende prijs.De module is ingebouwd met CH1116G IC; het ondersteunt 8-bit 68XX/80XX Parallel, 3/4-draad SPI, I2C-interface.werkstroom voor VDD is 180μADe SFOS130Y-7130AP OEL Display-module kan bij temperaturen van -40°C tot +80°C werken; de opslagtemperaturen variëren van -40°C tot +80°C.
| Product: | 1.3 inch OLED display module |
| Aantal pixels: | 128x64 Graphics |
| Afbeeldingsmodus: | Passieve matrix |
| Bestuurder IC: | CH1116G of gelijkwaardig |
| Afbeeldingskleur: | Mono Wit, Blauw, optioneel |
| Rijplicht: | 6/64 |
| Panelgrootte: | 34.5 x 23,0 x 1,4 (mm) |
| Actief gebied: | 29.42 x 14.7 (mm) |
| Pixel Pitch: | 0.23 x 0,23 mm |
| Pixelgrootte: | 0.21 x 0,21 mm |
| Interface: | 8-bits 68XX/80XX, 3/4-draad SPI, I2C |
| Pinnummer: | 30 pin's |
| Zichtrichting: | Alle gezichtshoeken |
| Verbinding: | Plug-in verbinding |
| Levensduur: | 50,000 uur @60cd/m2 |
| Naleving: | REACH- en RoHS-conform |
Kenmerken
10Dit 1,3-inch OLED-scherm heeft een snellere responstijd van 10 microseconden bij +25 °C.
10.Dit 1,3-inch mono OLED-product heeft een hoge helderheid en een contrastverhouding tot 2000:1.
11Dit goedkope 1,3-inch OLED-product heeft een lager stroomverbruik en vermindert de CO2-uitstoot.
1.3 inch monochrome OLED-displaymodule met 128x64 pixelsProducttekening
Pin Definitie
Absolute maximale ratings
Opmerking 1: Alle bovenstaande spanningen zijn gebaseerd op VSS = 0V.
Opmerking 2: Wanneer deze module wordt gebruikt buiten de bovengenoemde absolute maxima kan een permanente breuk van de module optreden.Het is wenselijk deze module te gebruiken onder de voorwaarden van punt 3.. Optica en elektrische kenmerken . Als deze module onder deze omstandigheden wordt gebruikt, kan er een storing van de module optreden en kan de betrouwbaarheid van de module verslechteren.
Opmerking 3: De gedefinieerde temperatuurbereiken omvatten niet de polarisator.De maximale bestandtemperatuur van de polarisator moet 80°C zijn.
Opmerking 4: VCC = 12,0 V, Ta = 25 °C, 50% Schakbord.De softwareconfiguratie is gebaseerd op punt 4.4 Initialization.Einde levensduur wordt gespecificeerd als 50% van de oorspronkelijke bereikte helderheid.De gemiddelde levensduur van de kamertemperatuur wordt geschat door de versnelde werking bij hoge temperatuuromstandigheden..
Optische kenmerken
DC-kenmerken

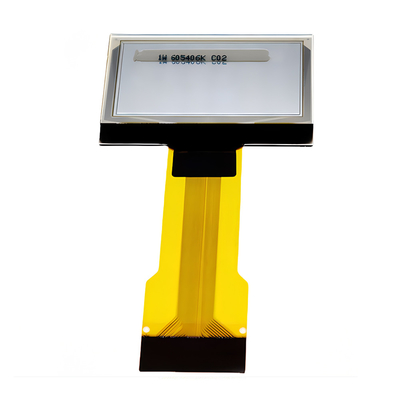

1.3 inch monochrome OLED-displaymodule met 128x64 pixelsProducttekeningProductenBeeld
Fabrieksfaciliteiten en certificaten
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in maten van 0,42" tot 5,5" OLED, zoals 0,42" micro OLED Display, 0,49" OLED Display, 0,66" mini OLED Display, 0,69" OLED, 0,77" OLED, 0,87" OLED, 0.91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,3" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, en op maat gemaakte ontwerpoplossingen.
