0.66 inch grafische OLED-displaymodule 64x48 pixels Wit/blauw Optioneel

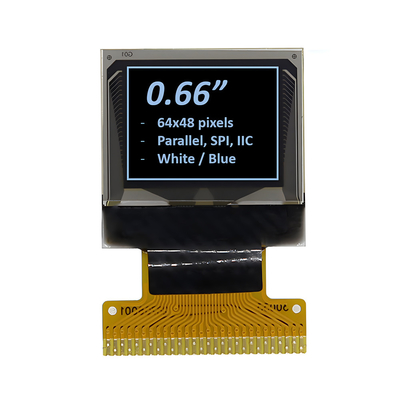

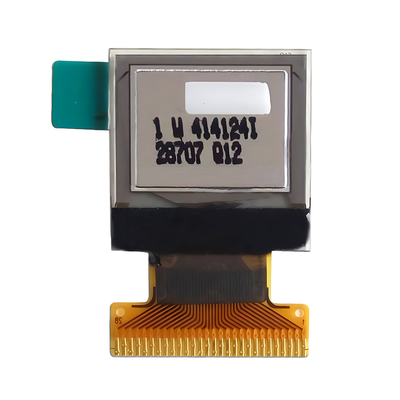

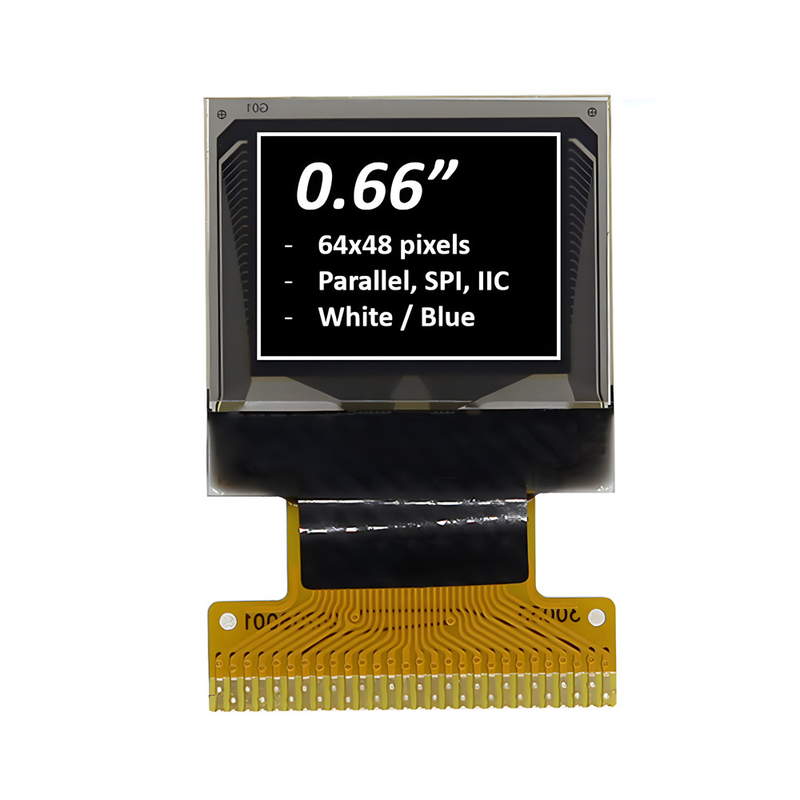

Over dit artikel SFOS066XZ-7115AN OLED Display Module

De SFOS066XZ-7115AN OLED-displaymodule is een compacte en hoge-resolutie-displayoplossing die is ontworpen voor verschillende toepassingen,met name die welke een kleine vormfactor en industriële betrouwbaarheid vereisenHier is een samenvatting van de belangrijkste kenmerken en specificaties:

1. Specificaties van het scherm:

   • Grootte: 0,66 inch diagonaal, waardoor het een van de kleinere OLED-schermen is die geschikt is voor compacte apparaten.
   • Resolutie: 64x48 pixels, een helder beeld voor tekst en eenvoudige afbeeldingen.

2. Industriële kwaliteit:

   • Ontworpen om aan industriële normen te voldoen, waardoor duurzaamheid en betrouwbaarheid in harde omgevingen worden gewaarborgd.

3. Controller IC:

   • Ingebouwde SSD1315 IC, die een veel voorkomende driver is voor OLED-displays, bekend om zijn veelzijdigheid en compatibiliteit met verschillende displaytypen.

4. Interfaces:

   • Ondersteunt 8-bits 68XX/80XX Parallel interface, die een directe verbindingsmethode voor gegevensoverdracht biedt.
   • 4-draadige SPI-interface voor seriële communicatie, die nuttig is voor microcontrollers met beperkte I/O-pins.
   • I2C-interface, een serieprotocol met twee draden dat verbindingen vereenvoudigt in toepassingen met meerdere I2C-apparaten.

5. Spanning en stroom:

   • Logische voedingsspanning: 4 V, typisch voor veel microcontrollergebaseerde systemen.
   • Werkstroom voor VDD: 180 μA, wat een laag stroomverbruik aangeeft, gunstig voor batterij-apparaten.

6. Rijplicht:

   • 1/48 dienstcyclus, wat betekent dat het scherm 1/48e van de tijd wordt bijgewerkt, een gebruikelijke praktijk voor OLED-displays om het stroomverbruik te beheren.

7. Temperatuurbereik:

   • Het werkt van -40 °C tot +80 °C, waardoor het geschikt is voor een breed scala aan omgevingen, van koelopslag tot hete industriële omgevingen.
   • De opslagtemperaturen variëren van -40 °C tot +80 °C, waardoor de module stabiel blijft tijdens het transport en wanneer deze niet wordt gebruikt.

8. Toepassingen:

   • Ideaal voor draagbare apparaten, zoals smartwatches en fitness trackers, waar een klein, hoge resolutie-scherm nodig is.
   • Geschikt voor slimme huishoudelijke toepassingen, zoals slimme thermostaten en home automation panels, waar een duidelijk scherm nodig is voor gebruikersinteractie.

9. Prijs:

   • Gepositioneerd als een optie met een concurrerende prijs, waardoor het een aantrekkelijke keuze is voor kosteneffectieve projecten met behoud van industriële kwaliteit.

10. Verdere overwegingen:

    • De kleine afmetingen van de module en het lage stroomverbruik maken deze geschikt voor batterij-apparaat, waardoor de levensduur van de batterij wordt verlengd.
    • Het brede werktemperatuurbereik maakt het mogelijk om het in buitenactiviteiten of in gebieden met extreme temperatuurschommelingen te gebruiken.

De SFOS066XZ-7115AN OLED Display Module is een veelzijdige displayoplossing voor toepassingen waarbij een combinatie van kleine grootte, hoge resolutie en industriële betrouwbaarheid vereist is.Het lage stroomverbruik en de ondersteuning van meerdere communicatie-interfaces maken het een populaire keuze voor ontwerpers en ingenieurs die werken aan toestellen van de volgende generatie.
