Productdetails:
|
| Producten: | 0.63 inch OLED display module | Aantal pixels: | 120x28 pixels |
|---|---|---|---|
| DRIVER IC: | SSD1312 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Monochroom (wit) | Aandrijvingsplicht: | Gezondheid, 1/28 |
| Grootte van het paneel: | 210,54 x 6,62 x 1,22 (mm) | Actief gebied: | 15.58 x 3.62 (mm) |
| Pixel Pitch: | 0.13 x 0,13 (mm) | Pixelgrootte: | 0.11 x 0,11 (mm) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | I2C |
| Verbinding: | Soldering/Hotbar (aanpasbaar) | Pinnummer: | 14 pinnen (kan aangepast worden) |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 120x28 pixels OLED-displaymodule,0.63 inch OLED display module,Monochrome i2c OLED-displays |
||
0.63 inch 120x28 pixels OLED Display Module, 0,63 inch OEL Matrix Display Product Inleiding
SFOS063XZ-7114AN OLED Display Module is een 120x28 resolutie COG grafisch display, diagonale grootte 0,63 inch.Het OLED-model is ontworpen als industriële kwaliteit en heeft het voordeel van een concurrerende prijs.. De module is ingebouwd met SSD1312 IC; het ondersteunt I2C-interface. De voedingsspanning voor logica is typisch 2,8V, variërend van 1,65V tot 3,3V, voedingsspanning voor display is 8V,Werkstroom voor VDD is 180 μA, rijdende dienst 1/28.SFOS063XZ-7114AN OEL Display Module is geschikt voor draagbare apparaten, slimme thuistoepassingen enz. Deze module kan werken bij temperaturen van -40 °C tot +80 °C;zijn opslagtemperatuur varieert van -40°C tot +85°C.
Kenmerken
9Dit 0,63 inch OLED-scherm heeft een snellere responstijd van 10 microseconden bij +25 °C.
10.Dit 0,63 inch mono OLED product heeft een hoge helderheid en dit product heeft een contrastverhouding tot 2000:1.
11Dit goedkope 0,63 inch OLED-product heeft een lager stroomverbruik en vermindert de CO2-uitstoot.
| Product: | 0.63 inch OLED Display Module |
| Bestuurder IC: | SSD1312 of gelijkwaardig |
| Interface: | I2C |
| Afbeeldingskleur: | Monochroom (wit) |
| Aantal pixels: | 120x28 pixels |
| Afbeeldingsmodus: | Passieve matrix |
| Rijplicht: | Gezondheid, 1/28 |
| Panelgrootte: | 21.54 x 6.62 x 1.22 (mm) |
| Actief gebied: | 15.58 x 3.62 (mm) |
| Pixel Pitch: | 0.13 x 0,13 (mm) |
| Pixelgrootte: | 0.11 x 0,11 (mm) |
| Pinnummer: | 14 pinnen (kan aangepast worden) |
| Zichtrichting: | Alle gezichtshoeken |
| Verbinding: | Soldering/Hotbar (aanpasbaar) |
| Levensduur: | 50,000 uur @60cd/m2 |
| Naleving: | REACH- en RoHS-conform |
0.63 inch 120x28 pixels OLED Display Module, 0.63 inch OEL Matrix Display Product tekening
Absolute maximale ratings
Optische kenmerken
Pin Definitie
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
Positieve terminale van de vliegende omkering condensator, negatieve terminale van de vliegende boost condensator.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt..
Pin 5.VDD2VBAT
Stroomvoorziening voor DC/DC-omvormercircuit. Dit is de stroomtoevoerpin voor de interne buffer van de DC/DC-spanningsomvormer.Het moet worden aangesloten op VDD wanneer de converter niet wordt gebruikt..
Pinnetje6, VBREFNC
Pinnetje7, VSS
Ground of Logic Circuit Dit is een grondspeld. Het fungeert als referentie voor de logische spelden. Het moet worden verbonden met een externe grond.
Pinnetje8, VDD1
Dit is een spanningspijn, verbonden met een externe bron.
Pinnetje9, RES#
Power Reset voor Controller en Driver. Deze pin is de ingang van het resetsignaal. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd.
Pinnetje10, SCL
IIC Bus Clock Signal. De overdracht van informatie in de I2C bus volgt een kloksigmaal. Elke overdracht van gegevensbit vindt plaats tijdens een enkele klokperiode van deze pin.
Pinnetje11, SDA
Deze pin fungeert als een communicatiekanaal tussen de zender en de ontvanger.
Pin12, IREF
Deze pin is een segment current reference pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5uA.
Pinnetje13, VCOMH
Voltage Output High Level voor COM-signaal. Deze pin is de input pin voor het voltage output high level voor COM-signalen.
Pinnetje14, VCC
Stroomvoorziening voor OEL-paneel.Dit is de meest positieve spanningstoevoerpin van de chip. Een stabilisatiecondensator moet worden aangesloten tussen deze pin en de VSS wanneer de converter wordt gebruikt.Het moet worden aangesloten op een externe bron wanneer de converter niet wordt gebruikt..

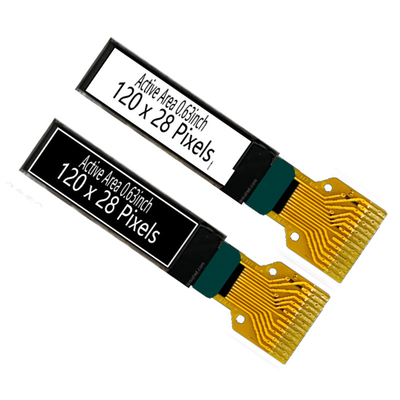

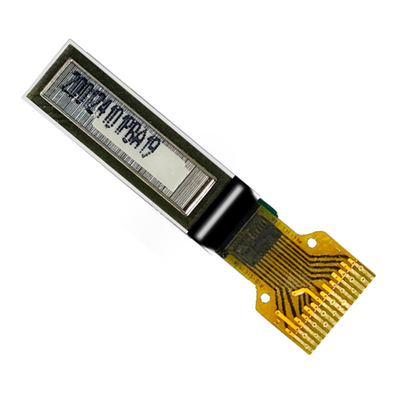

0.63 inch 120x28 pixels OLED Display Module, 0,63 inch OEL Matrix DisplayProductbeeld
Fabrieksfaciliteiten en certificaten
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in maten van 0,42" tot 5,5" OLED, zoals 0,42" micro OLED-display, 0,49" OLED-display, 0,5" OLED-display, 0,54" OLED-display, 0,63" OLED-display, 0,50" OLED-display, 0,50" OLED-display, 0,50" OLED-display, 0,50" OLED-display, 0,50" OLED-display en 0,50" OLED-display.Mini-OLED-scherm van 66", 0,69" OLED, 0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, en op maat gemaakte ontwerpoplossingen.
