Productdetails:
|
| Producten: | 7 inch TFT LCD-scherm | Operatieve temp.: | -30°C tot +75°C |
|---|---|---|---|
| Oppervlaktehelderheid: | 1000 cd/m2 ((nits) | Resolutie: | 1024 RGB x 600 |
| Interface: | RGB | Pinnummer: | 50 pin's |
| Zichtrichting: | IPS, Alle kijkhoeken (85/85/85/85) | Lijst Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Actief gebied: | 154.21 ((H) x85.92 ((V) (mm) | aanraakscherm: | CTP Facultatief |
| Oppervlaktebehandeling: | Harde coating ((3H) | Kleuren weergeven: | 16.7 M |
| Verbinding: | Plug-in | Opbergtemperatuur: | -30°C tot +80°C |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 7 inch PCAP TFT-display,1000nits PCAP TFT-display |
||
7 inch PCAP TFT Display 1024x600 1000nits RGB Wide Operating Temperature Product Inleiding
SFTO700XC-7026AN TFT LCD-scherm is een 7 inch IPS type full viewing angles scherm met een resolutie van 1024x600 pixels.dit TFT-scherm SFTO700XC-7026AN wordt bediend op 3.3V (spanningsspanning), Vdd is van 3,0V tot 3,6V.
SFTO700XC-7026AN is ontworpen met capacitieve touch panel, IIC en USB interface optionele.De TFT touch LCD SFTO700XC-7026AN is van goede kwaliteitAls industriële display wordt dit product veel gebruikt in industriële en medische toepassingen, bank POS terminal, HMI, home automation, beveiligingssysteem, enz.
| Product: | 7 inch TFT LCD-scherm |
| Oppervlakteverlichting: | 1000 Cd/m2 ((nits) |
| Werktemperatuur | -30°C tot +75°C |
| Opbergtemp.: | -30°C tot +80°C |
| Pinnummer: | 50 pin's |
| Resolutie: | 1024 RGB X 600 |
| Interface: | RGB |
| Zichtrichting: | IPS, alle kijkhoeken (85/85/85/85) |
| Actief gebied: | 154.21 ((H) x85.92 ((V) (mm) |
| Lijst Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Touchscreen: | CTP Facultatief |
| Afbeeldingskleuren: | 16.7 M |
| Oppervlaktebehandeling: | Harde coating ((3H) |
| Verbinding: | Plug-in |
| Certificaat: | ISO9001:2015 / ISO1400:2015 |
| Naleving: | REACH- en RoHS-conform |
Kenmerken
Dit TFT-LCD van 7 inch is een kleurmatrix TFT-LCD met amorfe silicium-TFT's (ThinFilm Transistors) als actieve schakeltoestellen.
Dit PCAP TFT LCD 7 inch display is ontworpen met capacitieve touchscreen, het dekselglas kan worden aangepast als klant vereiste.
Dit 7 inch TFT-scherm heeft een kleurenbereik van 50% Min.45%.
De reactietijd van deze 12,1 inch LCD TFT is Typ. 30ms, Max. 35ms.
Dit 7 inch 1024x600 TFT-scherm heeft een contrastverhouding van Typ:1000 Min:800.
Deze 7 inch RGB TFT werkt bij een brede temperatuur van -30 graden tot +75 graden.
Dit 7-inch TFT-scherm is een standaard 50-pin RGB-interface LCD-scherm.
7 inch TFT-LCD-scherm met grote temperatuur 1024x600 HMI-scherm RGB 50pins Producttekening
Elektrische specificaties van de LCD-module
Pin Definitie
I: invoer, O: uitvoer, P: vermogen
Opmerking 1: DE/SYNC-modus wordt geselecteerd. Normaal trek je hoog. Wanneer DE-modus wordt geselecteerd, MODE=1 ¢, moeten VS en HS hoog worden getrokken. Wanneer SYNC-modus wordt geselecteerd, MODE= ¢0 ¢, moet DE geaard zijn.
Opmerking 2: Bij het invoeren van RGB-gegevens van 18 bits moeten de twee lagere bits van R, G en B-gegevens gegrond zijn.
Opmerking 3: De gegevens moeten op de valrand van de DCLK worden vergrendeld.

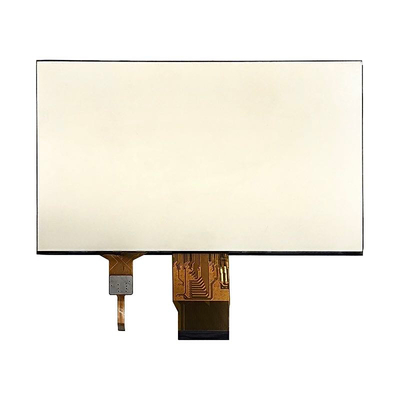

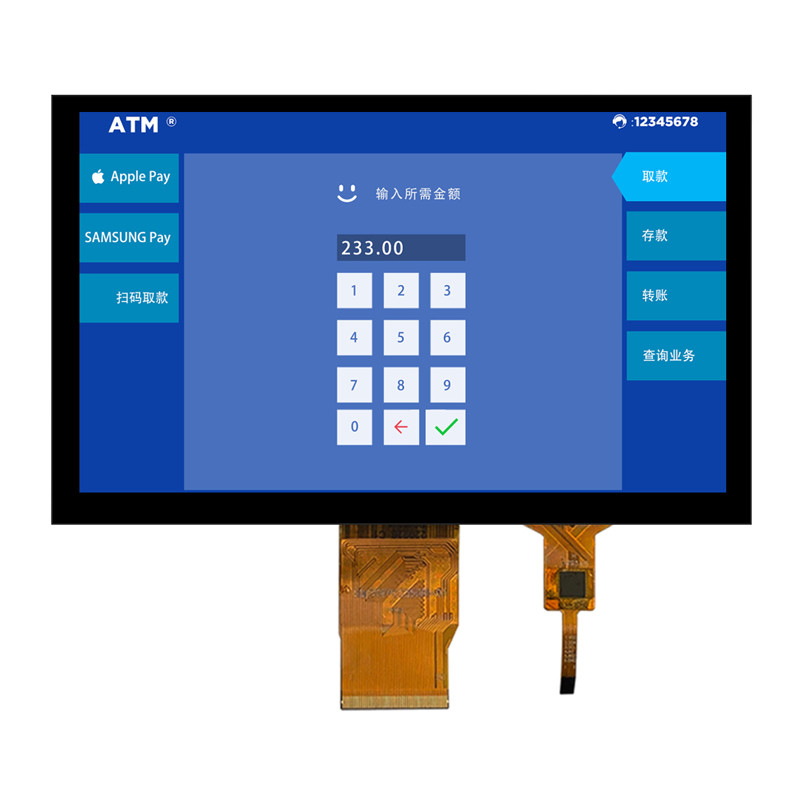

7 inch PCAP TFT Display 1024x600 1000nits RGB Wide Operating Temperature Product Image
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en professionele betrouwbaarheid gecombineerd.Het geprojecteerde capacitieve aanraakscherm van Saef Technology is ontworpen voor strenge industriëleWe kunnen ook PCAP touchscreens combineren met vloeibare kristallen displays (LCD's),een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
