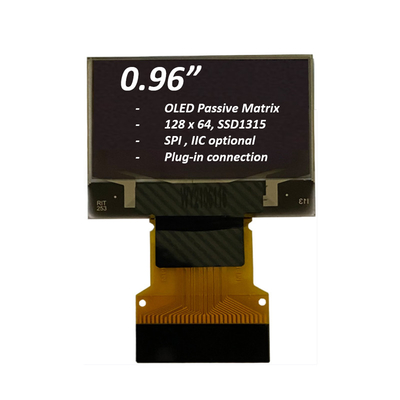

Groothandel Prijs 0,96 inch OLED Display Module 128x64 Pixel SPI IIC Interface Plug-In Connection Product Inleiding

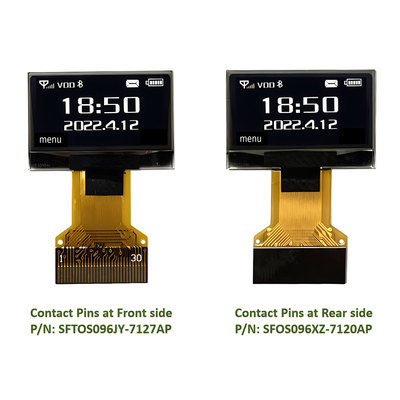

SFOS096XZ-7120AP OLED Display Module is een 128x64 resolutie COG grafisch display, diagonale grootte 0,96 inch.Het OLED-model is ontworpen als industriële kwaliteit en heeft het voordeel van een concurrerende prijs.. De module is ingebouwd met SSD1315 IC; het ondersteunt I2C en SPI-interface. De voedingsspanning voor logica is 2,8V, voedingsspanning voor display is 9V, Bedrijfsstroom voor VDD is 160μA,rijdende functie 1/64.
SFOS096XZ-7120AP OEL Display Module is geschikt voor draagbare apparaten, slimme thuistoepassingen enz. Deze module kan werken bij temperaturen van -40 °C tot +70 °C;zijn opslagtemperatuur varieert van -40°C tot +85°C.
| Product: |
OLED-displaymodule 0,96" |
| Aantal pixels: |
128x64 pixels |
| Bestuurder IC: |
SSD1315 of gelijkwaardig |
| Afbeeldingsmodus: |
Passieve matrix |
| Afbeeldingskleur: |
Monochroom (wit) |
| Rijplicht: |
6/64 |
| Actief gebied: |
21.74 x 11.175 (mm) |
| Panelgrootte: |
24.7 x 16.6 x 1.3 (mm) |
| Pixel Pitch: |
0.17 x 0,175 (mm) |
| Pixelgrootte: |
00,15 x 0,15 (mm) |
| Interface: |
I2C, SPI Facultatief |
| Zichtrichting: |
Alle gezichtshoeken |
| Verbinding: |
Plug-in |
| Pinnummer: |
30 pinnen (kan aangepast worden) |
| Werktemperatuur |
-40°C - +70°C |
| Opbergtemp.: |
-40°C - +85°C |
| Levensduur: |
50,000 uur @60cd/m2 |
| Naleving: |
REACH- en RoHS-conform |
Groothandel Prijs 0,96 inch OLED Display Module 128x64 Pixel SPI IIC Interface Plug-In Connection Product tekening
Pin Definitie
Pin1, N.C. (GND),Reserved Pin (Supporting Pin) De ondersteunende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen.
Pin2, Pin3, Pin4, Pin5,Positieve terminal van de vliegende omkering condensator, negatieve terminal van de vliegende boost condensator, De lading-pomp condensatoren zijn vereist tussen de terminals.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt..
Pinnetje6, VBATStroomvoorziening voor DC/DC-omvormercircuit Dit is de stroomtoevoerpin voor de interne buffer van de DC/DC-spanningsomvormer.Het moet worden aangesloten op VDD wanneer de converter niet wordt gebruikt.
Pinnetje7, Pin12, Pin16, Pin21~25, N.C.Reserved Pin De NC-pin tussen de functiepins is voorbehouden voor compatibel en flexibel ontwerp.
Pinnetje8, VSS,Ground of Logic Circuit Dit is een grondspeld. Het fungeert als een referentie voor de logische pinnen. Het moet worden aangesloten op een externe grond.
Pinnetje9, VDD,Stroomvoorziening voor LogicDit is een spanningstoevoer pin. Het moet worden aangesloten op een externe bron.
Pinnetje10, Pin11, BS0, BS1,Deze pinnen zijn MCU-interface selectie-invoer.
Pinnetje13- Ik heb het niet.Chip Select Deze pin is de chip select input. De chip is alleen ingeschakeld voor MCU-communicatie wanneer CS # laag wordt getrokken.
Pinnetje14, RST#,Power Reset voor Controller en Driver Deze pin is de reset signaalinput. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd.
Pinnetje15, D/C#,Data/Command Control. Deze pin is de Data/Command control pin. Wanneer de pin hoog wordt getrokken, wordt de input op D7~D0 behandeld als weergave van gegevens. Wanneer de pin laag wordt getrokken, wordt de input op D7~D0 behandeld als weergave van gegevens.de input op D7~D0 wordt overgedragen aan het commando registerWanneer de pin hoog wordt getrokken en de seriële interface-modus is geselecteerd, worden de gegevens bij SDIN geïnterpreteerd als gegevens.In I2C-modus, deze pin fungeert als SA0 voor slavenadres selectie. Voor gedetailleerde relatie tot MCU-interface signalen, zie de Timing Characteristics Diagrams.
Pinnetje18~Pin20, D0~D2,Deze pins zijn bidirectionele databussen die verbinding maken met de MCU-databus.D2 moet ofwel LOW ofwel samen met D1 als de seriële gegevensinvoer worden gebondenWanneer de I2C-modus is geselecteerd, moet D2, D1 samen worden gebonden en dienen als SDAout, SDAin in toepassing en D0 is de seriële klok-invoer, SCL.
Pin26,IREF,Deze pin is een segment current referentie pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5 ̊A.
Pin27,VCOMH,Voltage Output High Level voor COM-signaal. Deze pin is de input pin voor het voltage output high level voor COM-signalen. Een condensator moet worden aangesloten tussen deze pin en VSS.
Pin28,VCC,Stroomvoorziening voor OEL-paneel. Dit is de meest positieve spanningstoevoerpin van de chip. Een stabilisatiecapacitor moet worden aangesloten tussen deze pin en de VSS wanneer de converter wordt gebruikt.Het moet worden aangesloten op een externe bron wanneer de omvormer niet wordt gebruikt..
Pin 29.VLSS ,Ground of Analog Circuit Dit is een analoge aardspeld.
Pin30, N.C. (GND),Reserved Pin (Supporting Pin) De ondersteunende pinnen kunnen de invloeden van spanningen op de functiepinnen verminderen.
Absolute maximale rating
Optische kenmerken
* Optische meting bij VDD1 = 2,8 V, VPP = 8,0 V en 7,4 V. De softwareconfiguratie volgt sectie 4.4 Initiaal.
Inhoud van de betrouwbaarheidstests
* De voor de bovenstaande tests gebruikte monsters bevatten geen polarisator.
* Tijdens de tests wordt geen condensatie van vocht waargenomen.

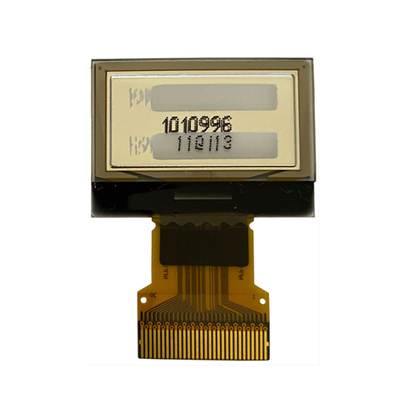

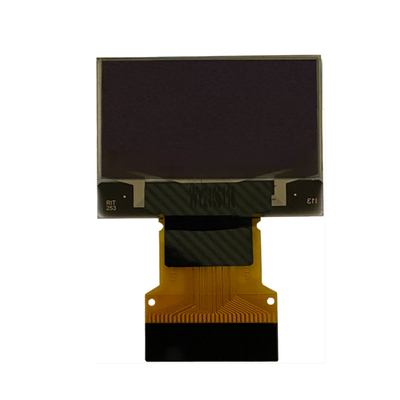

Groothandel Prijs 0,96 inch OLED Display Module 128x64 Pixel SPI IIC Interface Plug-In Connection Product Afbeelding
SAEF Technology is een professionele leverancier van OLED-modules.Grafische OLED-displays en OLED-displaypanelenDe mechanische structuur omvat Chip on Board (COB), Chip on Glass (COG) en TAB (Tape Automated Bonded).SAEF OLED-modules zijn voorzien van alle belangrijke voordelen:
- Een snellere reactietijd At +25 °C 10 μsec.
- Onbeperkte kijkhoek tot 175 graden
- Slank
- Hoge helderheid
- Hoge contrastverhouding ️ Tot 10000∙
- Grote werktemperatuur ∼40 °C ~ 80 °C
- Lagere stroomverbruik
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in maten van 0,42 "tot 5,5 "OLED, zoals 0,42" micro OLED-display, 0,49" OLED-display, 0,5" OLED-display, 0,54" OLED-display, 0,66" mini OLED-display,0,69" OLED, 0,77" OLED Display, 0,87" OLED Display module0,91" OLED Display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display,en op maat gemaakte ontwerpoplossingen.
