Super lage kosten Hoogte Helderheid 3,5 inch PCAP TFT Display MCU And SPI Interface 12 O'Clock LCD Screen Product Inleiding
SAEF Technology SFTO350PY-7118A-CT PCAP TFT-scherm is een 3,5 inch TN-type (12 uur) kijkrichtingsscherm met een resolutie van HVGA 320x480 pixels.Deze PCAP TFT LCD Display Module is ingebouwd met ILI9488 controller of gelijkwaardige ICHet ondersteunt MCU 8/16BIT en SPI 3/4 kabels interface. Dit hoge helderheid PCAP TFT LCD-scherm is 2.8V ((typische waarde) voor de werkspanning.
De TFT-module SFTO350PY-7118A-CT is een portretmodus LCD-module, met een lichtsterkte van 300 cd/m2.Als je het als landschapsmodus wilt gebruiken of de helderheid wilt verhogen, neem contact met ons op voor meer technische ondersteuning.
De TFT touch LCD SFTO350PY-7118A-CT wordt veel gebruikt in meter en instrumenten, GPS-apparaat, POS-terminal, geldlezer, scanner, domotica, conferentielefoon, analysatoren, huishoudelijk apparaat,huisautomatisering, beveiligingssysteem, enz.
| Artikel 1 |
Specificatie |
Eenheid |
| Schermgrootte |
3.5 inch |
Diagonale |
| Aantal pixels |
320RGB ((H) x 480 ((V) |
Pixels |
| Afbeeldingsgebied |
48.96 ((H) x73.44 ((V) |
mm |
| Pixel pitch |
0.153 ((H) x0.153 ((V) |
mm |
| Uitlegdimensie |
54.48x84.71x3.40 |
mm |
| Pixel-arrangement |
RGB verticale strook |
―― |
| Afbeeldingsmodus |
Normaal wit |
―― |
| Zichtrichting (oog) |
12 uur. |
―― |
| Grijs omkeringsterrein |
- Dat is... |
|
| Kleur weergeven |
262K |
―― |
| Lichtsterkte ((cd/m2) |
300 |
Niet |
| Contrastverhouding |
500:1 |
―― |
| Oppervlaktebehandeling |
―― |
―― |
| Interface |
MCU 8/ 16BIT SPI 3/4 draad |
|
| Achterlicht |
LED-zijnlichttype |
―― |
| LCM IC |
ILI9488 |
|
| CTP IC |
FT6336U |
|
| Operatietemperatuur |
- 20 tot 70 |
°C |
| Bergingstemperatuur |
-30 tot 80 |
°C |
| Gewicht |
―― |
g |
Super lage kosten Hoogte Helderheid 3,5 inch PCAP TFT Display MCU En SPI Interface 12 O'Clock LCD Screen Product tekening
Optische specificatie
| Artikel 1 |
Symbool |
Voorwaarde |
Min. |
Type |
Maximaal |
Eenheid |
| Witte helderheid (midden) |
Lv |
Θ=0
Normaal
Bekijken
Hoek
IBL= 120mA
|
- Dat is... |
300 |
- Dat is... |
cd/m2 |
| Reactietijd |
Tr+Tf |
|
- Dat is... |
20 |
40 |
ms |
| Contrastverhouding |
CR |
|
- Dat is... |
500 |
- Dat is... |
- Dat is... |
|
Kleur
Chromaticiteit (CIE1931)
|
wit |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy. |
|
0.312 |
0.327 |
0.342 |
|
|
Zienhoek
|
Hor
|
Het |
CR≥10
|
- Dat is... |
70 |
- Dat is... |
|
| |
|
ΘR |
|
- Dat is... |
70 |
- Dat is... |
|
| |
Ver
|
De |
|
- Dat is... |
60 |
- Dat is... |
|
| |
|
Het |
|
- Dat is... |
60 |
- Dat is... |
|
| Uniformiteit van de helderheid |
Gemiddeld |
Θ=0 |
80 |
90 |
- Dat is... |
% |
| Kleurbereik |
NTSC |
Θ=0 |
57 |
60 |
- Dat is... |
% |
| Optima View richting |
12 uur. |
Metingstoestand
> Omgeving: donkere kamer
> LED-stroom IL: 120mA
> Omgevingstemperatuur: 25±2°C
> 15 min. opwarmtijd
Elektrische kenmerken
| Artikel 1 |
Symbool |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
| Analoog voedingsspanning |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Digitale voedingsspanning |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Invoersignaal Spanning |
HIV |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Kenmerken van de achtergrondverlichtingseenheid
| Artikel 1 |
Symbool |
Min. |
Type |
Maximaal |
Eenheid |
| LED-stroom |
II. |
- |
90 |
120 |
mA |
| LED-spanning |
VL |
- |
2.8 |
3.2 |
V |
| Levensduur van de LED in bedrijf |
Hrs. |
30000 |
40000 |
- |
Uur |
LCM-interface Pin Definitie
|
Pinnetje
- Nee, dat is niet waar.
|
Symbool |
Functie |
| 1 |
XL |
Raak de linker lijn aan. |
| 2 |
VU |
Raak het bovenste circuit aan. |
| 3 |
XR |
Raak de rechter eindlijn aan. |
| 4 |
YD |
Raak de onderste lijn aan. |
| 5 |
GND |
Ground |
| 6 |
IOVCC |
Stroomvoorziening 1,8 V |
| 7 |
VCC |
Stroomvoorziening 2,8 V |
| 8 |
FMARK |
Frame synchronisatie signaal |
| 9 |
CS |
Chip selecteer input pin (actief laag) |
| 10 |
RS |
Vertoon van gegevens/commando-selectie-pin parallel |
| 11 |
WR/SPI_SCL |
Schrijven in 8080 MCU parallel interface / SCL pin als Serial Clock |
| 12 |
RD |
Lezen in 8080 MCU parallelle interface. |
| 13 |
SPI_SDA |
serie-gegevensinvoer/uitvoer tweerichtingspin |
| 14 |
SPI_SDO |
Uitvoer van seriële gegevens |
| 15 |
Reset |
Externe reset-invoer. |
| 16 |
GND |
Ground |
| 17 tot 32 |
DB0-DB15 |
MCU parallelle interface databus. |
| 33 |
LEDA |
LED-achterlicht ((Anode) |
| 34-36 |
LEDK |
LED-achterlicht ((Kathode) |
| 37 |
GND |
Ground |
| 38 |
IM0 |
Selecteer de interface modus |
| 39 |
IM1 |
Selecteer de interface modus |
| 40 |
IM2 |
Selecteer de interface modus |
Touch FPC pin definitie
| 1 |
CTP_RST |
Touchscreen opnieuw instellen |
| 2 |
CTP_INT |
Touchscreen onderbrekingssignaal |
| 3 |
CTP_SDA |
Touchscreen-gegevenssignaal |
| 4 |
CTP_SCL |
Touchscreen kloksignaal |
| 5 |
GND |
Ground |
| 6 |
VDD |
Stroomvoorziening |

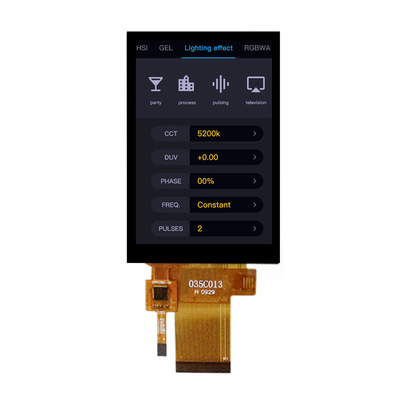

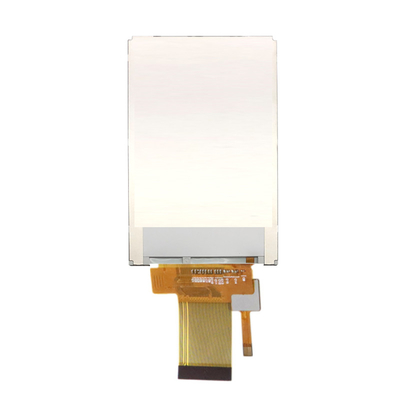

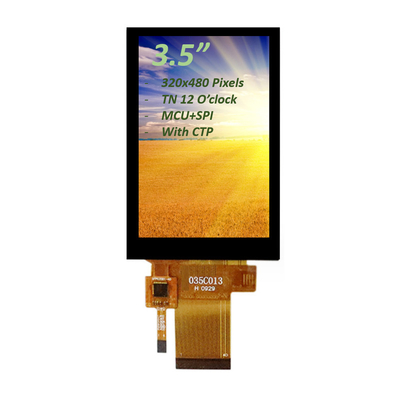

Super lage kosten Hoogte Helderheid 3,5 inch PCAP TFT Display MCU And SPI Interface 12 O'Clock LCD Screen Product Image
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve (PCAP) touchscreen
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.Het geprojecteerde capacitieve touchscreen van Saef Technology is ontworpen voor strenge industriële, medische en automotive toepassingen.We kunnen ook PCAP touchscreens combineren met vloeibare kristallen displays (LCD's), een geïntegreerde ingebedde oplossing die de toeleveringsketen en de assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
