0.5 inch OLED Display Module 88x48 pixels Passieve matrix met I2C-interface

0.5 inch OLED Display Module 88x48, OEL Display Module 0,5 inchInleiding van het product

SFOS050XZ-7112AN OLED Display Module is een 88x48 resolutie COG grafisch display, diagonale grootte 0,5 inch.Het OLED-model is ontworpen als industriële kwaliteit en heeft het voordeel van een concurrerende prijs.. De module is ingebouwd met CH1115 IC; het ondersteunt I2C-interface. De voedingsspanning voor logica is 2,8V, voedingsspanning voor display is 9V, werkstroom voor VDD is 180μA, aandrijvingsplicht 1/48.

SFOS050XZ-7112AN OEL Display Module is geschikt voor draagbare apparaten, slimme thuistoepassingen enz. Deze module kan werken bij temperaturen van -40 °C tot +80 °C;zijn opslagtemperatuur varieert van -40°C tot +85°C.

0.5 inch OLED Display Module 88x48 pixels, OEL Display Module 0,5 inch PRoduct Tekening

Pin Definitie

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

Positieve terminale van de vliegende omkering condensator, negatieve terminale van de vliegende boost condensator.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt..

Pin 5.VDD2VBAT

Stroomvoorziening voor DC/DC-omvormercircuit. Dit is de stroomtoevoerpin voor de interne buffer van de DC/DC-spanningsomvormer.Het moet worden aangesloten op VDD wanneer de converter niet wordt gebruikt..

Pinnetje6, VBREFNC

Pinnetje7, VSS

Ground of Logic Circuit Dit is een grondspeld. Het fungeert als referentie voor de logische spelden. Het moet worden verbonden met een externe grond.

Pinnetje8, VDD1

Dit is een spanningspijn, verbonden met een externe bron.

Pinnetje9, RES#

Power Reset voor Controller en Driver. Deze pin is de ingang van het resetsignaal. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd.

Pinnetje10, SCL

IIC Bus Clock Signal. De overdracht van informatie in de I2C bus volgt een kloksigmaal. Elke overdracht van gegevensbit vindt plaats tijdens een enkele klokperiode van deze pin.

Pinnetje11, SDA

Deze pin fungeert als een communicatiekanaal tussen de zender en de ontvanger.

Pin12, IREF

Deze pin is een segment current reference pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5uA.

Pinnetje13, VCOMH

Voltage Output High Level voor COM-signaal. Deze pin is de input pin voor het voltage output high level voor COM-signalen.

Pinnetje14, VCC

Stroomvoorziening voor OEL-paneel.Dit is de meest positieve spanningstoevoerpin van de chip. Een stabilisatiecondensator moet worden aangesloten tussen deze pin en de VSS wanneer de converter wordt gebruikt.Het moet worden aangesloten op een externe bron wanneer de converter niet wordt gebruikt..

Opmerking 1: Alle bovenstaande spanningen zijn gebaseerd op VSS = 0V.

Opmerking 2: Wanneer deze module wordt gebruikt buiten de bovengenoemde absolute maxima, kan een blijvende breuk van de module optreden.Het is wenselijk deze module te gebruiken onder de voorwaarden van punt 3.De optische en elektrische eigenschappen van deze module kunnen leiden tot storingen en een verslechtering van de betrouwbaarheid van de module.

Opmerking 3: De gedefinieerde temperatuurbereiken omvatten niet de polarisator.De maximale bestandtemperatuur van de polarisator moet 80°C zijn.

Opmerking 4: VPP = 7,5 V, Ta = 25 °C, 50% Schakbord.De softwareconfiguratie is gebaseerd op punt 4.4 Initialization.Einde levensduur wordt gespecificeerd als 50% van de oorspronkelijke bereikte helderheid.De gemiddelde levensduur van de kamertemperatuur wordt geschat met behulp van de versnelde werking bij hoge temperatuuromstandigheden..

* Optische meting bij VDD1 = 2,8 V, VPP = 8,0 V en 7,4 V. De softwareconfiguratie volgt sectie 4.4 Initiaal.

Externe instelling

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*stel pagina adres*/ write_i(0x40); /*set display start lines*/ write_i(0x81); /*contract control*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref resistor set and adjust ISEG*/ write_i(0x00); write_i(0xA1);/*set segment remap 0xA0*/ write_i(0xA2)Het systeem is gebaseerd op de volgende functionaliteit:/* duty = 1/64*/ write_i(0xC8); /*Com scanrichting 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);Schrijf_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(ongesigneerde letter ins) { ongesigneerde letter m,da; ongezegend int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(ongezegd char dat) { ongezegd char m,da;niet ondertekend int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

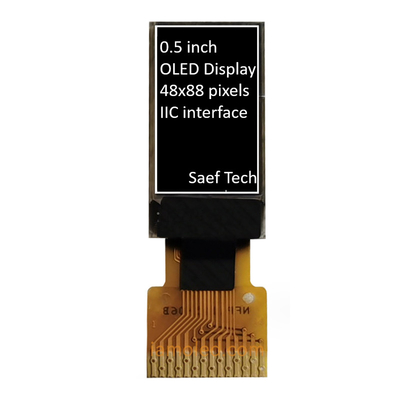

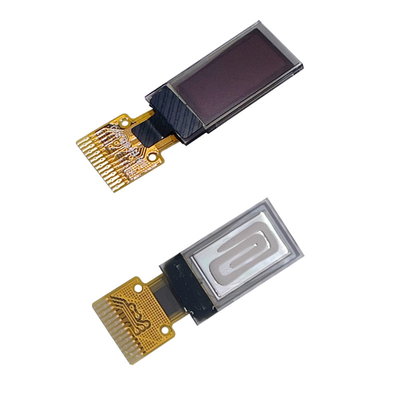

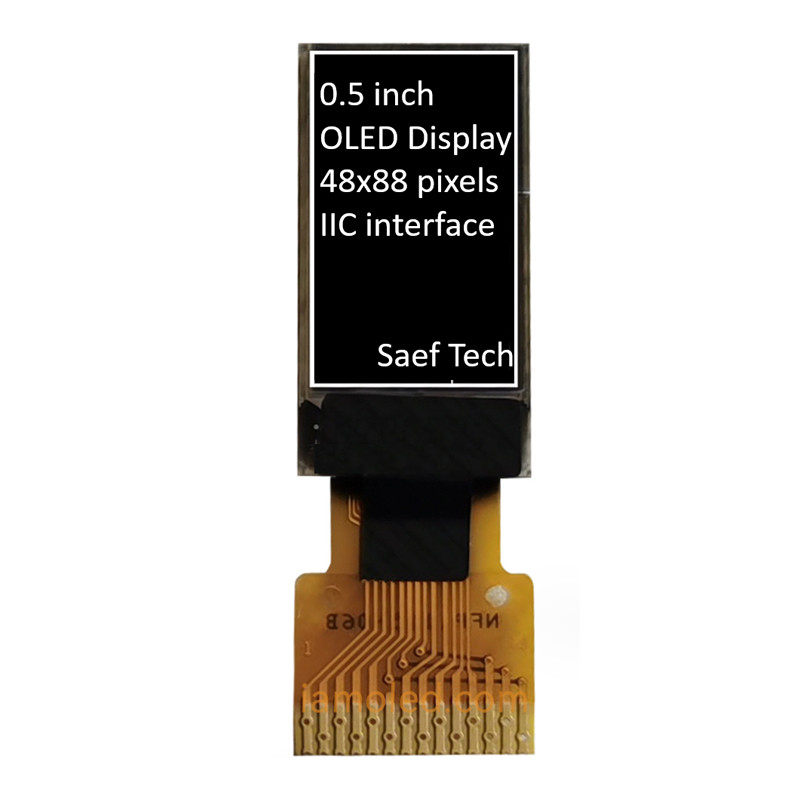

0.5 inch OLED Display Module 88x48 pixels, OEL Display Module 0,5 inchProductbeeld

Fabrieksfaciliteiten en certificaten

SAEF Technology is een professionele leverancier van OLED-modules

Wij leveren een breed scala aan standaard passieve matrix OLED (PMOLED) / OLED dot matrix display en aangepaste ontwerpen van karakter OLED modules, grafische OLED displays en OLED display panels.Mechanische structuur omvat Chip on Board (COB)Het is de eerste optie om de toepassingen te upgraden van STN-LCD naar OLED-displays.:

• Een snellere reactietijd At +25 °C 10 μsec.
• Onbeperkte kijkhoek “tot 175 graden”
• Slank
• Hoge helderheid
• Hoge contrastverhouding ️ Tot 10000∙
• Grote werktemperatuur ∼40 °C ~ 80 °C
• Lagere stroomverbruik

De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.

SAEF biedt een breed scala aan OLED-displaymodules in afmetingen van 0,42 "tot 5,5 "OLED, zoals 0,42" micro OLED-display, 0,49" OLED-display, 0,5" OLED-display, 0,66" mini OLED-display, 0,69" OLED, 0.91" OLED-display, 0,95" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, en op maat gemaakte ontwerpoplossingen.
