Productdetails:
|
| Producten: | 0.49 inch OLED display module | Aantal pixels: | 64x32 Graphics |
|---|---|---|---|
| DRIVER IC: | SSD1315 of gelijkwaardig | Afbeeldingsmodus: | Passieve Matrijs |
| Kleur weergeven: | Monochroom (wit) | Aandrijvingsplicht: | 1/32 Verantwoordelijkheid |
| Grootte van het paneel: | 14.5 x 11.6 x 1.227 (mm) | Actief gebied: | 11.18 x 5,58 (mm) |
| Pixel Pitch: | 0.175 x 0,175 (mm) | Pixelgrootte: | 00,155 x 0,155 (mm) |
| Zichtrichting: | Alle het Bekijken Hoeken | Interface: | I2C |
| Verbinding: | Soldering/Hotbar (aanpasbaar) | Pinnummer: | 14 pinnen (kan aangepast worden) |
| Levensduur: | 50,000 uur @ 60cd/m2 | Naleving: | REACH- en RoHS-conform |
| Markeren: | 0.49 inch OLED display module,OLED-schermmmodule 64x32,OLED-scherm van industriële kwaliteit van 0 |
||
0.49 inch OLED Display Module 64x32, OEL Display Module 0,49 inch Inleiding van het product
SFOS049XZ-7111ANDe OLED-display is een 64x32 resolutie COG grafisch display, diagonale grootte 0,49 inch.De module is ingebouwd met SSD1315 ICDe voedingsspanning voor logica is 2,8V, voedingsspanning voor display is 9V, werkstroom voor VDD is 180μA, aandrijving 1/32.
SFOS049XZ-7111ANOEL Display Module is geschikt voor draagbare apparaten, slimme thuistoepassingen enz. Deze module kan werken bij temperaturen van -40 °C tot +70 °C; de opslagtemperatuur varieert van -40 °C tot +85 °C.
| Product: | 0.49 inch OLED Display Module |
| Aantal pixels: | 64x32 Graphics |
| Bestuurder IC: | SSD1315 of gelijkwaardig |
| Afbeeldingsmodus: | Passieve matrix |
| Afbeeldingskleur: | Monochroom (wit) |
| Rijplicht: | 1/32 Verantwoordelijkheid |
| Panelgrootte: | 14.5 x 11.6 x 1.227 (mm) |
| Actief gebied: | 11.18 x 5,58 (mm) |
| Pixel Pitch: | 0.175 x 0,175 (mm) |
| Pixelgrootte: | 0.155 x 0,155 (mm) |
| Zichtrichting: | Alle gezichtshoeken |
| Interface: | I2C |
| Verbinding: | Soldering/Hotbar (aanpasbaar) |
| Pinnummer: | 14 pinnen (kan aangepast worden) |
| Levensduur: | 50,000 uur @60cd/m2 |
| Naleving: | REACH- en RoHS-conform |
SAEF Technology is een professionele leverancier van OLED-modules.Grafische OLED-displays en OLED-displaypanelenDe mechanische structuur omvat Chip on Board (COB), Chip on Glass (COG) en TAB (Tape Automated Bonded).SAEF OLED-modules zijn voorzien van alle belangrijke voordelen:
De grafische OLED-displays van SAEF Technology zijn verkrijgbaar in drie mechanische structuren, waaronder COB-, COG- en TAB-passieve matrixtechnologie.Beschikbare grafische monochrome OLED-resolutie in 50x16 OLED-grafisch scherm, 64x128 OLED, 100x16 OLED, 100x32 grafische OLED, 200x16 grafische OLED, OLED 128x32, OLED display 128x64, OLED 128x128, en 256x64 OLED display.De grafische OLED-displays in het SAEF-productassortiment zijn voorzien van ingebouwde controllers en interfaces met parallelleDeze OLED-displaymodules hebben aangedreven spanningen van 3V of 5V, afhankelijk van resolutie/kleur.
SAEF biedt een breed scala aan OLED-displaymodules in maten van 0,42" tot 5,5" OLED, zoals 0,42" micro OLED-display, 0,49" OLED-display, 0,66" mini OLED-display, 0,69" OLED, 0,91" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,69" OLED-display, 0,69" OLED-display, 0,69" OLED-display, 0,69" OLED-display, 0,49" OLED-display, 0,49" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,99" OLED-display, 0,9995" OLED, 0,96" OLED Display, 1,5" OLED Display, 2" OLED, 2,4" OLED, 2,7" OLED Display, 5,5" OLED Display, en op maat gemaakte ontwerpoplossingen.
0.49 inch OLED Display Module 64x32, OEL Display Module 0,49 inch Producttekening
Pin Definitie
pin1, pinC2P pin2, C2N pin3, C1P pin4, C1N
Positieve terminale van de vliegende omkering condensator, negatieve terminale van de vliegende boost condensator.Zij moeten worden gedreven wanneer de converter niet wordt gebruikt..
pin5, VBAT
Stroomvoorziening voor DC/DC-omvormercircuit. Dit is de stroomtoevoerpin voor de interne buffer van de DC/DC-spanningsomvormer.Het moet worden aangesloten op VDD wanneer de converter niet wordt gebruikt..
pin6, VBREFNC
pin7, VSS
Ground of Logic Circuit Dit is een grondspeld. Het fungeert als referentie voor de logische spelden. Het moet worden verbonden met een externe grond.
pin8, VDD
Dit is een spanningspijn, verbonden met een externe bron.
pin9, RES#
Power Reset voor Controller en Driver. Deze pin is de ingang van het resetsignaal. Wanneer de pin laag is, wordt de initialisatie van de chip uitgevoerd.
pin10, SCL
IIC Bus Clock Signal. De overdracht van informatie in de I2C bus volgt een kloksigmaal. Elke overdracht van gegevensbit vindt plaats tijdens een enkele klokperiode van deze pin.
pin11, SDA
Deze pin fungeert als een communicatiekanaal tussen de zender en de ontvanger.
12, IREF
Deze pin is een segment current reference pin. Een weerstand moet worden aangesloten tussen deze pin en VSS. Stel de stroom op maximaal 12,5uA.
pin13, VCOMH
Voltage Output High Level voor COM-signaal. Deze pin is de input pin voor het voltage output high level voor COM-signalen.
pin14, VCC
Stroomvoorziening voor OEL-paneel.Dit is de meest positieve spanningstoevoerpin van de chip. Een stabilisatiecondensator moet worden aangesloten tussen deze pin en de VSS wanneer de converter wordt gebruikt.Het moet worden aangesloten op een externe bron wanneer de converter niet wordt gebruikt..

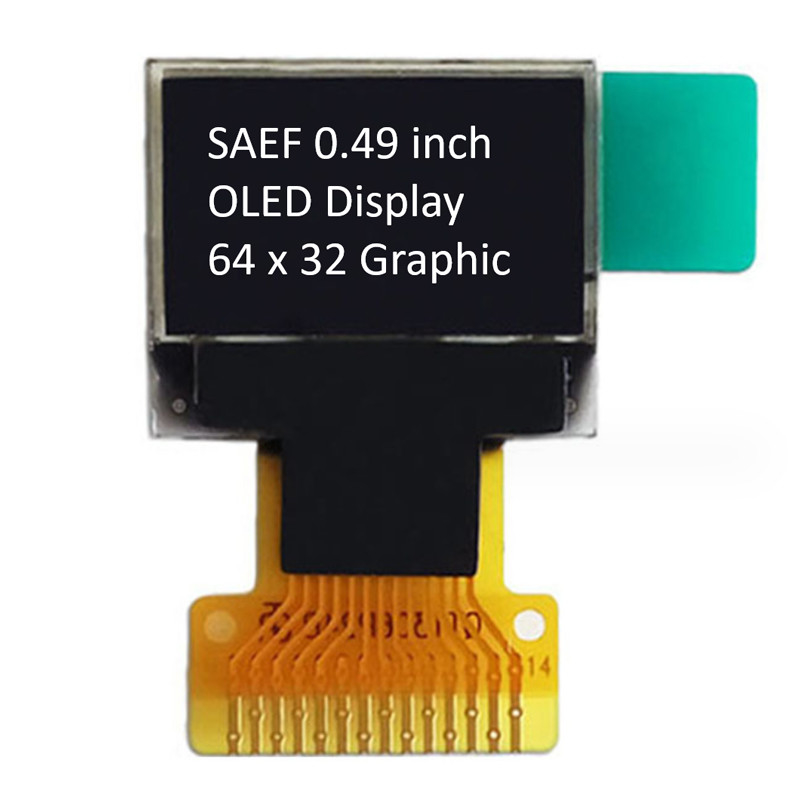

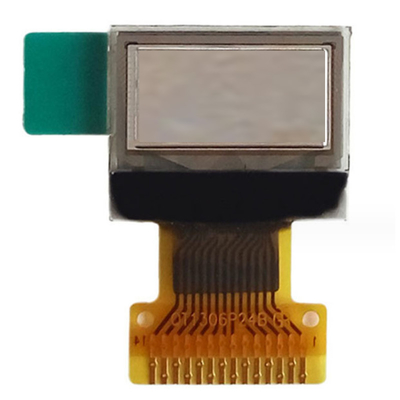

0.49 inch OLED Display Module 64x32, OEL Display Module 0,49 inch Productbeeld
