Productdetails:
|
| Sleutelwoorden: | 13.3 inch TFT LCD-scherm | Resolutie: | 1920*1080 pixel |
|---|---|---|---|
| LCD-grootte: | 305.1 x 178,5 x 2,45 mm (w/o Touch) | LCD met aanraking: | 327.2 x 215,2 x 6,3 mm (met aanraking) |
| Actief gebied: | 2930,76 x 165,24 mm | LCD-interface: | EIV |
| CTP-interface: | USB | Touchscreen: | CTP (projectief capacitief aanraakscherm) |
| Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 | Operatieve temp.: | -10℃ aan +60℃ |
| Bewaar temperatuur.: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
| Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
| Kleur weergeven: | 16.7 M | LEIDEN Leven: | 30.000 Uren |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
| Markeren: | EDP TFT LCD-scherm 13,3 inch,13.3 inch TFT LCD-scherm |
||

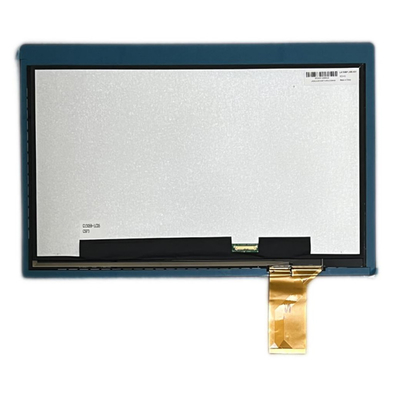

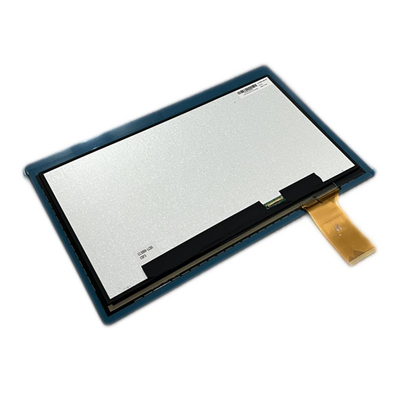

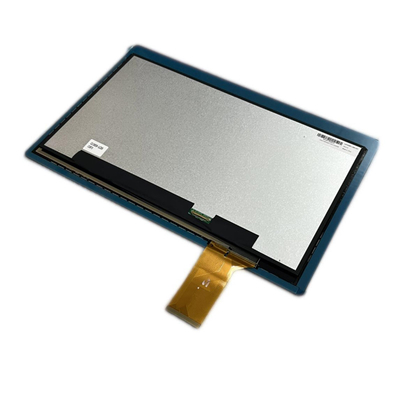

13.3 inch TFT-LCD-scherm met geprojecteerde capacitieve touch, EDP TFT-LCD-scherm met 13,3 inch FHD 1920*1080 resolutieProductbeschrijving
SFTO1330JD-7057A-CT TFT-LCD-scherm is een 13,3 inch kleur actieve matrix TFT-LCD-module met amorfe silicium TFT's (Thin Film Transistors) als actieve schakeltoestellen.SFTO1330JD-7057A-CT TFT LCD-displaymodule heeft een 13.3 inch diagonaal gemeten actief gebied met Full-HD-resoluties (1920 horizontaal door 1080 verticaal pixelarray).BLAUWE stippen die in verticale streep zijn aangebracht en deze module kan 16.7M ((afgerond) ((6bit+2FRC) kleuren en kleurenscherm 72%. De LED-driver voor achterlicht rijden is ingebouwd in dit model.
SFTO1330JD-7057A-CT TFT-LCD-scherm demonstreert graphics en teksten op een 1920×3×1080 dotpanel met 16,7M kleuren door gebruik te maken van eDP (Embedded Display Port) Ver1.2-interface en het leveren van +3.3VDC-toevoerspanning voor het aandrijven van TFT-LCD-panelenIn dit SFTO1330JD-7057A-CT TFT LCD-displaypaneel zijn kleurenfilters voor uitstekende kleurenprestaties geïntegreerd om helderder en helderder foto's te realiseren.het optimaliseren van dit scherm voor gebruik in multimedia-toepassingen.Optimale weergave in alle richtingen.Zonder LED-controller met achterlicht. EDP-overdrachtsspecificatie: 2,7 Gbps / 2 lane 8 bit.
* Type reserve
* eDP-interface
* Hoog snelheidsrespons
* Kleurdiepte van 6 bits (Hi-FRC), weergave van 16,7M kleuren
* Ingebouwde achtergrondverlichting van het randtype (LED)
* Compatibel met RGB98% en NTSC45% (NTSC72% is ook beschikbaar)
* Hoge lichtsterkte en contrastverhouding, lage reflectie en brede kijkhoek
* Alleen DE (gegevens mogelijk maken)
* Rohs en halogeenvrij
* TEO 6.0, ES6.0 Voldoen
* Gammacorrectie
Kenmerken:
| Sleutelwoorden: | 13.3 inch TFT LCD-scherm | Resolutie: | 1920*1080 pixels |
|---|---|---|---|
| LCD Grootte: | 305.1 x 178,5 x 2,45 mm (met/zonder aanraking) | LCD met aanraking: | 327.2 x 215,2 x 6,3 mm (met aanraking) |
| Actief gebied: | 293.76 x 165,24 mm | LCD-interface: | EDP |
| CTP-interface: | USB | Touchscreen: | CTP (projectief capacitief aanraakscherm) |
| Oppervlakteverlichting: | 300 Cd/m2 - 1000 Cd/m2 | Werktemperatuur | -10°C tot +60°C |
| Opbergtemp.: | -20°C tot +60°C | Display type: | IPS Volle kijkhoeken |
| Oppervlaktebehandeling: | Haze 25%, 3H | Contrastverhouding: | 1000 |
| Afbeeldingskleur: | 16.7 M | LED-levensduur: | 30000 uur |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |

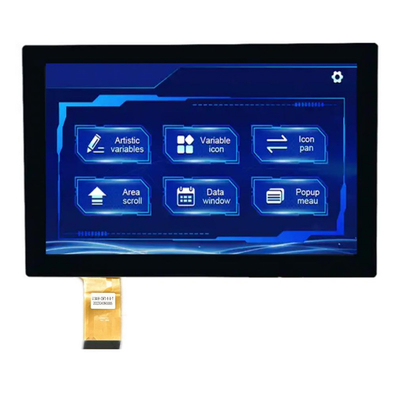

13.3 inch TFT-LCD-scherm met geprojecteerde capacitieve touch, EDP TFT-LCD-scherm met 13,3 inch FHD 1920*1080 resolutie Product Ide magie
13.3 inch TFT-LCD-scherm met geprojecteerde capacitieve touch, EDP TFT-LCD-scherm met 13,3 inch FHD 1920*1080 resolutieTekening
De definitie van de display pin
1 NC Geen aansluiting
2 H-GND Ground
3 LAN1_N Aanvullende signaalverbinding _Lane1
4 LAN1_P True Signal Link _Lane1
5 H-GND Ground
6 LAN0_N Aanvullende signaalverbinding _Lane0
7 LAN0_P True Signal Link _Lane0
8 H-GND Ground High Speed
9 AUXP True Signal Link _Auxiliary Channel
10 AUXN Aanvullende signaalverbinding _Auxiliary Channel
11 H-GND Ground
12 LCD_VCC stroomtoevoer, 3,3 V (typisch)
13 LCD_VCC stroomvoorziening, 3,3 V (typisch)
14 BIST Panel zelftest in te schakelen
15 H-GND Ground
16 H-GND Ground
17 HPD HPD ((Hot Plug Detect) Signal Pin
18 BL_GND Ground met hoge snelheid
19 BL_GND Ground High Speed
20 BL_GND Ground met hoge snelheid
21 BL_GND Ground met hoge snelheid
22 BL_EN Achterlicht ingeschakeld/uitgeschakeld
23 BL_PWM Achterlicht PWM Dimming
24 NC Geen aansluiting
25 NC Geen aansluiting
26 BL_PWR-achterlichtvermogen
27 BL_PWR-achterlichtvermogen
28 BL_PWR-achterlichtvermogen
29 BL_PWR achterlichtvermogen
30 NC Geen aansluiting
PCAB USB pin definitie
1 VCC
2 USB-sticks.
3 USB+
4 GND
Fabrieksfaciliteiten en certificaten
Projecteerde capacitieve aanraking (PCAP)
Projected Capacitive (PCAP) touchtechnologie biedt een snelle en gevoelige respons en een professionele betrouwbaarheid.
De technologie van het geprojecteerde capacitieve touchscreen is ontworpen voor strenge industriële, medische en automotive toepassingen.een geïntegreerde ingebedde oplossing die de toeleveringsketen en assemblage helpt vereenvoudigen.
Dekselglas:
1Vorm: maat, vorm, randbehandeling, gaten en uitsnijdingen
2Kleur: zijdedruk, logo
3Glasmateriaal: gorillaglas, gehard glas, PMMA
4Behandeling: spiegel, AG, AR, AF
Sensor:
1Sensormateriaal: glas, film, film+film
2FPC: Vormontwerp facultatief
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix enzovoort
4Interface: I2C, USB, RS232
