Productdetails:
|
Sleutelwoorden: | USB PCAP TFT-scherm 15,6 inch | Resolutie: | 1920*1080 pixel |
---|---|---|---|
LCD-grootte: | 350.76 x 204,96 x 2,9 mm (w/o Touch) | LCD met aanraking: | 384.4 x 231,3 x 9,25 mm (met aanraking) |
Actief gebied: | 527.4 x 296,46 mm | LCD-interface: | EIV |
CTP-interface: | USB | Touchscreen: | CTP (capacitieve aanraakscherm) |
Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 | Operatieve temp.: | -10℃ aan +60℃ |
Bewaar temperatuur.: | -20℃ aan +60℃ | Display-type: | IPS volledige kijkhoeken |
Oppervlaktebehandeling: | Nevel 25%, 3H | Contrastverhouding: | 1000 |
Kleur weergeven: | 16.7 M | LEIDEN Leven: | 30.000 Uren |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |
Markeren: | 15.6 inch PCAP TFT-display,Buiten PCAP TFT-scherm,1000 Nits PCAP TFT-display |
USB PCAP TFT Display 15,6 inch, China Outdoor LCD Display EDP 15,6 inch TFT met 1000 Nits oppervlakhelderheidProductbeschrijving
SFTO1560SMT-7050A3-N PCAP TFT-scherm is een 15,6 inch kleur actieve matrix TFT LCD-module met behulp van amorfe silicium TFT's (Thin Film Transistors) als actieve schakeltoestellen.6 inch diagonaal gemeten actieve rea met Full-HD-resoluties (1920 horizontaal door 1080 verticaal pixelarray). Elke pixel is verdeeld in RED, GREEN, BLUE stippen die in verticale streep zijn gerangschikt en deze module kan 16,7M ((afgerond) ((6bit+2FRC) kleuren en een kleurengamma van 45% weergeven.De LED-driver voor achterlicht rijden is ingebouwd in dit model.
SFTO1560SMT-7050A3-N PCAP TFT-scherm demonstreert graphics en teksten op een 1920×3×1080 dotpanel met 16,7M ((8bit) kleuren door gebruik te maken van eDP (Embedded Display Port) Ver1.2-interface en het leveren van +3.3VDC-toevoerspanning voor het aandrijven van TFT-LCD-panelenIn dit SFTO1560SMT-7050A3-N TFT-LCD-paneel zijn kleurenfilters voor een uitstekende kleurenprestatie geïntegreerd om helderder en helderder beelden te realiseren.het optimaliseren van dit scherm voor gebruik in multimedia-toepassingen.Optimale weergave in alle richtingen.Zonder LED-controller met achterlicht. EDP-overdrachtsspecificatie: 2,7 Gbps / 2 lane 8 bit.
* Type reserve
* eDP-interface
* Hoog snelheidsrespons
* Kleurdiepte van 6 bits (Hi-FRC), weergave van 16,7M kleuren
* Ingebouwde achtergrondverlichting van het randtype (LED)
* Compatibel met RGB98% en NTSC45% (NTSC72% is ook beschikbaar)
* Hoge lichtsterkte en contrastverhouding, lage reflectie en brede kijkhoek
* Alleen DE (gegevens mogelijk maken)
* Rohs en halogeenvrij
* TEO 6.0, ES6.0 Voldoen
* Gammacorrectie
Kenmerken:
Sleutelwoorden: | USB PCAP TFT-scherm 15,6 inch | Resolutie: | 1920*1080 pixels |
---|---|---|---|
LCD Grootte: | 350.76 x 204,96 x 2,9 mm (zonder aanraking) | LCD met aanraking: | 384.4 x 231,3 x 9,25 mm (met aanraking) |
Actief gebied: | 527.4 x 296,46 mm | LCD-interface: | EDP |
CTP-interface: | USB | Touchscreen: | CTP (capacitieve aanraakscherm) |
Oppervlakteverlichting: | 300 Cd/m2 - 1000 Cd/m2 | Werktemperatuur | -10°C tot +60°C |
Opbergtemp.: | -20°C tot +60°C | Display type: | IPS Volle kijkhoeken |
Oppervlaktebehandeling: | Haze 25%, 3H | Contrastverhouding: | 1000 |
Afbeeldingskleur: | 16.7 M | LED-levensduur: | 30000 uur |
Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-conform |

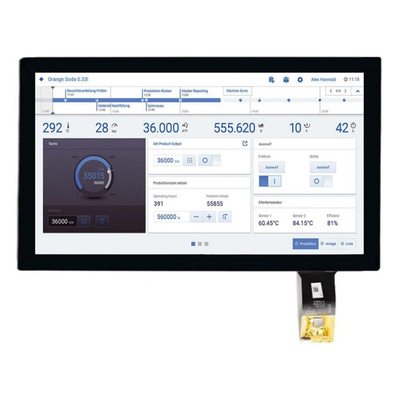

USB PCAP TFT Display 15,6 inch, China Outdoor LCD Display EDP 15,6 inch TFT met 1000 Nits oppervlakhelderheid Product Ide magie

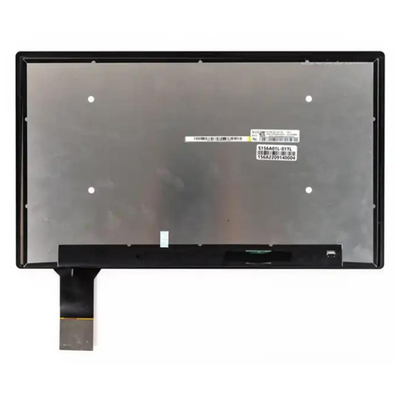

USB PCAP TFT Display 15,6 inch, China Outdoor LCD Display EDP 15,6 inch TFT met 1000 Nits oppervlakhelderheid ProductenTekening
Inleiding tot eDP en de verschillen met DP
Embedded DisplayPort (eDP) is een panelinterface van de volgende generatie ontwikkeld door de Video Electronics Standards Association (VESA) voor mobiele toepassingen.die niet alleen beter presteert dan de traditionele laagspanningsdifferentiële-signaal-interface (LVDS), maar voegt ook veel nieuwe functies toe om het stroomverbruik van het systeem te verminderen in de nieuwste versie 1.4 van de specificatie,de verwachting is dat de uitbreiding van de eDP-penetratie in de markt voor mobiele apparaten zal versnellen;In 2008 bracht de pc-industrie voor het eerst een nieuwe video-transmissie-interface-standaard uit - embedded DisplayPort, ook wel eDP genoemd, om aan de behoeften van embedded display panels te voldoen.eDP vervangt geleidelijk de oude transmissie-interface voor laagspanningsdifferentiële signalen (LVDS), met name op FHD-resolutie (1.920x1.080 of 1.920x1.200) of hoger dan FHD-resolutie.laptops, of tabletten.
eDP is afgeleid van de DisplayPort-standaard, en in de loop van de tijd is eDP geëvolueerd tot een aantal unieke functies voor ingebedde displaypaneelapplicaties.4 van de Video Electronics Standards Association (VESA) eind 2012 bevat vele nieuwe functies om het stroomverbruik van het systeem te verminderenDe meeste mensen zijn zich niet erg bewust van de verschillen tussen DisplayPort en eDP, maar het volgende zal de relatie en verschillen tussen de twee vergelijken,en de unieke kenmerken en voordelen van eDP uitleggen.
Verwijzen naar de DisplayPort-standaard om de eDP-specificatie in te stellen
Als je eDP wilt begrijpen, moet je eerst begrijpen wat DisplayPort is.eDP verwijst volledig naar DisplayPortWat is DisplayPort? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applicationsIn vergelijking met de oude interface heeft DisplayPort veel voordelen, omdat het een wisselstroomkoppeling en een laagspanningsschommelontwerp heeft.die compatibel is met submicronprocessen en rechtstreeks kan worden geïntegreerd in verschillende beelduitvoercomponenten, zoals centrale verwerkingseenheid (CPU), grafische grafische eenheid (GPU), applicatieprocessor (Application Processor), enz. Aan de ontvangende kant van het videosignaal,het kan ook rechtstreeks worden toegepast op de complexe en sterk geïntegreerde Scalar- en LCD-paneeltimingcontroller (TCON)DisplayPort (inclusief eDP) is de enige video-interface die pakketten gebruikt om video- en audio-informatie te verzenden.dus nieuwe functies kunnen voortdurend worden toegevoegd met behoud van goede backwards compatibility.
DisplayPort (inclusief eDP) is de best presterende beschikbare scherminterface, die in staat is 60 frames per seconde en 30-bits kleurgegevens over te brengen op een 4K-resolutiepaneel,en is de enige display-interface die meerdere monitors met een enkel uitgangsapparaat via een hub of daisy chain kan bedienen (eDP ondersteunt het niet). DisplayPort kan ook worden gebruikt met een verscheidenheid aan externe display adapters (dongles) zoals DisplayPort naar VGA, DVI of HDMI.
De beeldverwerkingschip kan zowel DisplayPort als eDP ondersteunen met dezelfde uitgangs fysieke laag.Het grootste verschil is dat eDP speciaal is ontworpen voor omgevingen zoals laptops en tablets die batterijen gebruiken.Daarom is energie-efficiëntie erg belangrijk voor eDP, en ondersteunt het niet multi-scherm display.
Net als DisplayPort heeft eDP drie basisarchitecturen
Hieronder volgt een korte beschrijving van de basisarchitectuur van DisplayPort, inclusief de hoofdverbinding, het hulpkanaal en de linktraining van DisplayPort.Hoofdkanalen voor de overdracht van audiovisuele gegevens Zoals eerder vermeld, DisplayPort maakt gebruik van AC-gekoppelde signalen die compatibel zijn met submicron halfgeleiderprocessen die vandaag of in de toekomst worden gebruikt.Het gegevenscoderingsprotocol gebruikt dezelfde 8b/10b-coderingsmethode als andere sequentiële gegevensoverdrachtinterfaces zoals Universal Sequence Bus (USB), PCI Express (PCIe), SATA, enz., waarbij slechts een paar differentiële signaalparen nodig zijn om gegevens en kloksignalen tegelijkertijd te verzenden, in tegenstelling tot LVDS, DVI,HDMI en andere tijden die onafhankelijke kloklijnen vereisenBovendien, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, waardoor de prestaties van de draadloze transmissie van het systeem worden verbeterd en de noodzaak van RFI-schermontwerp wordt verminderd.
De connectoren van de DisplayPort-standaard bestaan uit vier paren differentiële signaallijnen, of vier hoofdsporen, die video-gegevens over hoofdsporen verzenden,en kan worden geselecteerd om gegevens te verzenden met eenDaarnaast definieert DisplayPort drie verschillende transmissiesnelheden, elk met de optie van 1,62 Gbit/s, 2,7 Gbit/s of 5,4 Gbit/s.Omdat DisplayPort de 8b/10b codering methode gebruiktDe maximale gegevensoverdrachtsnelheid die daadwerkelijk kan worden ondersteund is: (4 kanalen) x (5,4 Gbit/s per lijn) x (8/10 Coding Overhead) = 17,28 Gbit/s.Een belangrijk kenmerk van DisplayPort is dat in tegenstelling tot andere video-overdrachtsinterfaces, de overdrachtssnelheid verandert niet met de pixelsnelheid, het gebruikt een vaste overdrachtssnelheid, vergelijkbaar met een normaal data-overdrachtkanaal, zodat het kan worden gebruikt in een verscheidenheid aan verschillende toepassingen,zoals multi-scherm-displays met verschillende tijdstroomvereistenBovendien kan het gebruik van een vaste transmissie snelheid ook het circuitontwerp van de hogesnelheidstransmissieinterface optimaliseren.en het fenomeen elektromagnetische interferentie (EMI) en RFI is voorspelbaarder. DisplayPort-beelden worden in micro-pakketten verzonden met passende intervallen om de pixelklokkoers te kunnen aanpassen.Informatie over de snelheid van de audio-stroom., Audio Streaming en Main Stream Attribute Data, zoals Picture Pixel Rate, Video Framing en Monitor Timing Data).
AUX-kanalen voor het verzenden van instellingen en instructies
De DisplayPort-aansluiting bevat ook een onafhankelijk tweerichtingsverzendingskanaal, het AUX-kanaal of AUX genoemd,die twee differentiële signaallijnen met een enkelrichtingssnelheid van slechts ongeveer 1 Mbit/s gebruikt om instellingen en besturingsaanduidingen over te dragen, en zal later worden besproken voor meer gebruik in eDP.Het gebruik van AUX omvat het lezen van Extended Display Capability Identification (EDID) -informatie om het juiste beeldformaat te garanderen (andere interfaces zoals LVDS, VGA, DVI en HDMI worden via I2C verzonden); lees de inhoud van de door het display ondersteunde DisplayPort-items, zoals het aantal hoofdkanalen, overdrachtssnelheden en andere items;Stel verschillende schermconfiguratie scratchpadsDe EDID is uniform gedefinieerd en heeft niets te maken met de scherminterface.en de andere scratchpads zijn gelegen in de DPCD (DisplayPort Configuration Data) scratchpad bij de DisplayPort ontvangerHet verbindingsproces helpt de betrouwbaarheid van de belangrijkste kanalen te verbeteren.Verbinding is het proces waarbij de DisplayPort-zender en -ontvanger een verbinding maken voordat de gegevens worden verzondenIn principe, tijdens het verbindingsproces,de zender past de verschillende spanningsschommelingsamplitudes en andere signaalkenmerken aan (voorafgaande nadruk) totdat deze is ingesteld op het ideale niveau bij de ontvangerDe zender en de ontvanger communiceren met elkaar via AUX om te bepalen of de verbinding succesvol is, en de verbinding kan de betrouwbaarheid van het hoofdkanaal verhogen,verminderen van gegevensfouten, en compenseren voor de elektrische verschillen die worden veroorzaakt door de verschillende lengtes en soorten kabels,met name de verschillen veroorzaakt door de signaalrouting op het systeembord van de zender en de ontvanger. Het kan ook compenseren voor elektrische veranderingen als gevolg van schade aan kabels, connectoren of verslechtering van hardware. De verbinding begint te werken zodra de DisplayPort-verbinding is ingeschakeld,en voordat de videogegevens worden verzonden, wordt via de verbinding een reeks speciale gegevenspatronen verzonden,en de bron kan vier verschillende signaal amplitudes en vier verschillende signaal kenmerken niveaus verzendenHet hele verbindingsproces kan tussen 500 microseconden en een paar microseconden duren, afhankelijk van het aantal aanpassingen.
Om verder te gaan (Zie het in het 15,6 inch product.)
