Productdetails:
|
| Producten: | TFT-LCD-scherm van 5 inch met HDMI-interface | Resolutie: | 800*480 |
|---|---|---|---|
| aanraakscherm: | CTP (Capacitief Touch screen) | CTP-interface: | IIC naar USB |
| steun: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT | Menu (gereserveerd): | Helderheid, contrast, automatische correctie, fase, klok, lijnveldpositie, functieinstellingen, rese |
| Oppervlaktehelderheid: | 300 cd/m2 - 1000 cd/m2 | Zichtrichting: | IPS Alle kijkhoeken (85/85/85/85) |
| LED-levensduur: | 40,000 uur | Operatieve temp.: | ¥30°C tot +80°C |
| Opbergtemperatuur: | ¥30°C tot +80°C | Audio-uitgang: | 8Ω1,5W (20*30 BOX-luidspreker * 2) |
| Certificaat: | ISO9001:2015 / ISO1400:2015 | Naleving: | REACH- en RoHS-compliant en halogeenvrij |
| Markeren: | IPS-scherm PCAP TFT-scherm,5 inch PCAP TFT Display,800x480 pixels PCAP TFT Display |
||
5 inch Raspberry Pi PCAP HDMI TFT Display 800x480 pixels IPS Scherm Product Inleiding
SFHD500HX10-800480A-CT is een nieuwe geïntegreerde (LCD-scherm, touchscreen, stuurbord) nieuwe geïntegreerde LCD-display-besturingsmodule.Het presenteert perfect de HDMI digitale signaaluitgang van de pc op het 800 * 480 LCD-scherm.
1Dit Raspberry PI 5 inch HDMI display ondersteunt HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2-normen.
2De HDMI-bronnen voor deze 5 inch PCAP TFT zijn compatibel met mainstream mini-pc's zoals Raspberry Pi, BB Black en Banana Pi.
3Dit 5 inch capacitieve TFT-scherm heeft een CTP van USB-interface naar I2C-interface, geen installatie van de bestuurder is vereist.
4Deze Raspberry PI 5 inch touch TFT LCD is ontworpen voor gebruik op het Raspberry Pi Raspberry Pi-scherm, en kan ook worden gebruikt voor andere HDMI industriële controle kleine touchscreen apparaten.
5Als het wordt gebruikt als een Raspberry Pi-scherm, ondersteunt dit 5 inch TFT LCD-scherm Raspbian, Ubuntu, WIN10 IOT en andere systemen, single-touch, en als het wordt gebruikt als een computermonitor,Het ondersteunt Windows 7/8/10, vijfpunts touch, rijvrij.
Kenmerken
| Product: | Raspberry PI 5 inch TFT-display |
| CTP-interface: | IIC naar USB |
| Resolutie: | 800*480 |
| Ondersteuning: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Oppervlakteverlichting: | 300 Cd/m2 - 1000 Cd/m2 |
| Zichtrichting: | IPS Alle gezichtshoeken (85/85/85/85) |
| Menu (voorbehouden): | Helderheid, contrast, automatische correctie, fase, klok, lijnveldpositie, functieinstellingen, reset, enz. |
| Touchscreen: | CTP (capacity touchscreen) |
| LED-levensduur: | 40000 uur |
| Opbergtemp.: | ¥30°C tot +80°C |
| Werktemperatuur | ¥30°C tot +80°C |
| Audio-uitgang: | 8Ω1.5W (20*30 BOX Speaker * 2) |
| Certificaat: | ISO9001:2015 / ISO1400:2015 |
| Naleving: | REACH- en RoHS-compliant en halogeenvrij |
5 inch Raspberry Pi PCAP HDMI TFT Display 800x480 pixels IPS Scherm Product tekening
HDMI pin definitie:
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 afgeschermde schermen |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 afgeschermde scherming |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 afgeschermde scherming |
| 9 | T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK afgeschermde scherming |
| 12 | T.M.D.S. DATA CLOCK- |
| 13 |
CEC (Consumer Electronics Control, optioneel elektronisch) (in de vorm van een elektronische verbruikscontroller) |
| 14 | Gereserveerd (in de kabel, maar N.C. op het apparaat) |
| 15 | SCL(DDC Clock) |
| 16 | SDA ((DDC-gegevens) |
| 17 | DDC/CEC Ground |
| 18 | +5V-vermogen |
| 19 | Warmverwisselbare proefdraad |
USB 5V pin Definitie:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP pin Definitie:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |

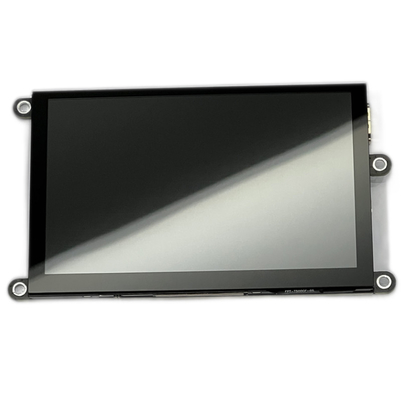

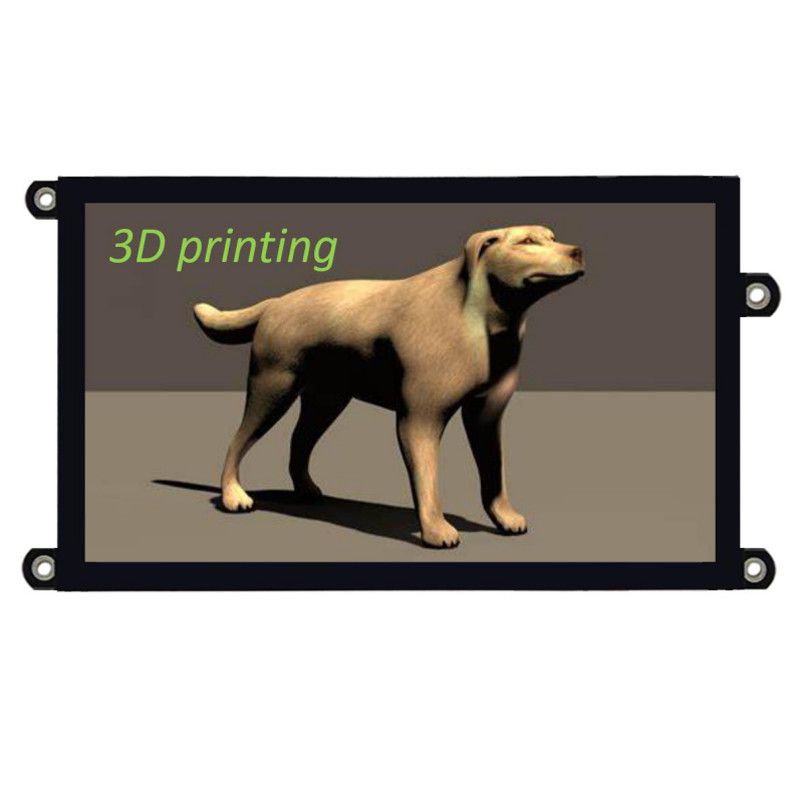

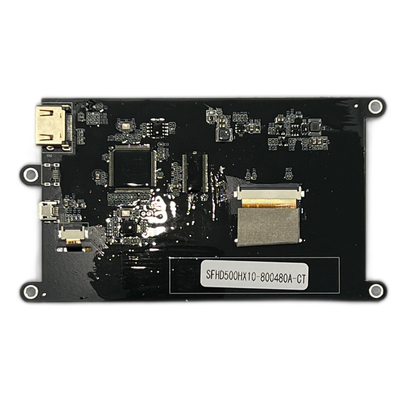

5 inch Raspberry Pi PCAP HDMI TFT Display 800x480 pixels IPS Scherm Productbeeld
Fabrieksfaciliteiten en certificaten
TFT-LCD-displaymodulefabrikant - meer dan 300 TFT-standaardartikelen op de markt
SAEF Technology is een wereldwijd toonaangevende fabrikant van TFT-LCD-displays in China.22" rond, 1,28" rond,1.44", 1.54", 1.77, 2", 2.1" rond, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" rond, 3.5", 3.6" rond, 3.7", 4" rond, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" en 28" TFT (diagonale grootte van het actieve gebied) enzovoort.Er zijn meer dan 300 TFT-standaardmodellen vermeld op deze websiteBovendien kan bijna elk item worden afgeleid van de standaardartikelen om aan de behoeften van de klant te voldoen.
SAEF-TFT-displays zijn volgens industriële standaarden gekwalificeerd, waaronder standaard-TFT-LCD-modules, IPS-TFT, hooghelderheid-TFT-LCD (zonlichtleesbaar display), TFT-panelen met controllerboards,TFT-staaftype, Wide Temperature TFT LCD. Deze displays omvatten landschap- of portretmodus.SAEF TFT-LCD-displays zijn verkrijgbaar in verschillende resoluties, evenals aanraakschermen optie in resistieve en geprojecteerde capacitieve (PCAP-aanraakscherm) technologieVeel van onze TFT-displaymodules hebben meer dan één interface, waaronder MCU, RGB, TTL, LVDS en MIPI DSI.SAEF TFT-modules zijn perfect voor een aantal toepassingen, waaronder industriële besturing, koffiemachine, medische apparatuur, POS-systeem, automatisering, GPS-navigator, witte goederen, energiecontrole, telecommunicatie, medische apparatuur, enz.
