Productdetails:
|
| Producten: | Monochrome grafische LCD-displaymodule 128x64 | Resolutie: | 128X64 punten |
|---|---|---|---|
| Bekijk richting: | 12 uur. | LCD-type: | FSTN, positief |
| Polarisatortype: | Transmisief | Grootte van de module: | 49.0L×38.0W×2.85H mm |
| Het bekijken Gebied: | 46 × 27 mm | Bestuurder IC: | ST7565R |
| Pinnummer: | 34 pinnen | Interfaces: | 8080 MCU-interface OF 6800 MCU-interface OF 4-lijn SPI-interface |
| Werktemperatuur: | -20°C tot +70°C | Voedingsspanning: | 3.3V ((Typische waarde) |
| Levensduur: | 40.000 uur | Naleving: | REACH- en RoHS-conform |
| Markeren: | 128x64 Monochroom Grafisch LCD Display,De Zwart-wit Grafische LCD Vertoning van FSTN,RADERTJE Zwart-wit Grafische LCD Vertoning |
||

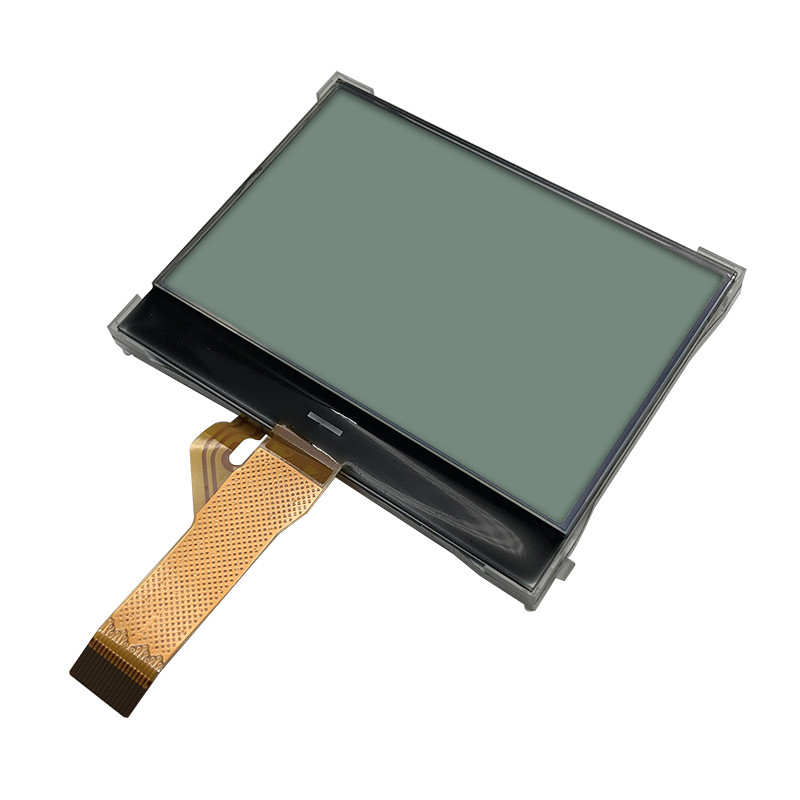

China Monochroom Graphic LCD Display Module 128x64 ST7565R FSTN Positieve COG Display Product Inleiding
SAEF Technology SFBM12864YBA01 is een monochrome grafische 128x64 COG LCD-module.
| Product: | Monochrome grafische LCD-displaymodule 128x64 | Resolutie: | 128x64 punten |
|---|---|---|---|
| Zie richting: | 12 uur. | LCD-type: | FSTN, positief |
| Polarisatortype: | Transmisief | Grootte van de module: | 49.0L × 38.0W × 2.85H mm |
| Zichtgebied: | 46 × 27 mm | Bestuurder IC: | ST7565R |
| Pinnummer: | 34 pinnen | Interfaces: | 8080 MCU-interface OF 6800 MCU-interface OF 4-lijn SPI-interface |
| Werktemperatuur: | -20°C tot +70°C | Voedingsspanning: | 3.3V ((Typische waarde) |
| Levensduur: | 40000 uur | Naleving: | REACH- en RoHS-conform |
Display Data RAM (DDRAM)
De Display Data RAM slaat pixelgegevens op voor het LCD-scherm. Het is een adresserbare matrix van 65 rijen bij 192 kolommen. Elke pixel kan worden geselecteerd wanneer de pagina- en kolomadressen worden opgegeven.De 65 rijen zijn verdeeld in 8 pagina's (pagina 0~pagina 7) van 8 regels en de 9e pagina (pagina 8) met één regel (alleen D0)De gegevens van D0 tot en met D7 van de microprocessor komen overeen met de gemeenschappelijke lijnen van het LCD.De LCD-controller en de MPU-interface werken onafhankelijk, kunnen gegevens tegelijkertijd in RAM worden geschreven wanneer gegevens worden weergegeven zonder flikkerend op LCD.
Pagina-adrescircuit
Dit circuit is bedoeld voor het verstrekken van een pagina-adres om gegevens RAM weer te geven.Het paginaadres moet worden ingesteld voordat toegang wordt verkregen tot DDRAM-inhoud. Paginaadres is een speciaal RAM-gebied voor de pictogrammen en de weergave van gegevens D0 is alleen geldig.
Kolomadrescircuit
Column Address Circuit heeft een 8-bits vooraf ingestelde teller die Column Address aan de Display Data RAM (DDRAM) verstrekt.Het gespecificeerde kolomadres wordt bij elke weergave van gegevens met lees-/schrijftoegang verhoogd (+1)Dit maakt het mogelijk om continu toegang te krijgen tot de MPU-displaygegevens.En de MX-vlag maakt het mogelijk om de relatie tussen het kolomadres en de SEG-outputs om te keren. Het is noodzakelijk om de weergavegegevens in DDRAM te schrijven na het wijzigen van de MX-vlaginstelling
Zie gegevensblad ST7565R.
Vragen:
Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren. Gemengde monsters van verschillende itemnummers zijn aanvaardbaar.
Q2: Hoe zit het met de doorlooptijd?
A: Voor producten die niet meer in de winkel zijn, onmiddellijk voorraadmonsters. 1-1.5 weken voor het opnieuw maken van monsters. 4-6 weken voor massaproductie. Voor producten die zijn ontworpen, 2-3 dagen voor een ontwerpvoorstel;2 uur voor het nemen van monsters bij de goedkeuring van de tekening; 5-6 weken voor proef- of massaproductie bij goedkeuring van het monster.
Q3. Heeft u een MOQ limiet voor monster en productie bestelling?
A: lage MOQ. 3-5pcs voor het controleren van monsters is beschikbaar. massa productie MOQ is normaal 1K / lot. We ondersteunen qty lager dan MP MOQ voor trail-run / PP-run bestelling.
V4. Hoe verzendt u de goederen en hoe lang duurt het voordat ze aankomen?
A: Verzenden per DHL, UPS, FedEx of TNT. Het duurt 5-7 dagen om te arriveren. Vlieg- en zeevracht is ook optioneel.
Q5. Hoe kan ik een bestelling voor een LCD-module verwerken?
A: Laat ons eerst uw vereisten of toepassing weten.
In de tweede plaats citeren wij volgens uw eisen of onze suggesties.
Ten derde bevestigt de klant de monsters en plaatst hij een borg voor de formele bestelling.
Ten vierde regelen wij de productie.
Q6. Mag ik mijn logo op het LCD-product afdrukken?
A: Ja. Gelieve ons formeel te informeren in de ontwerpfase, en we zullen monsters maken met uw logo voor uw monstertest en goedkeuring. Na goedkeuring van het monster, zal de massaproductie de goedgekeurde monsters volgen.
V7: Biedt u garantie voor de producten?
A: Ja, we bieden 1 jaar garantie op onze producten.
V8: Hoe moet ik omgaan met de defecte?
A: Ten eerste, onze producten worden geproduceerd in strenge kwaliteitscontrolesysteem en de defecte koers zal minder dan 0,2%.
Ten tweede zullen we tijdens de garantieperiode nieuwe LCD's met nieuwe bestelling voor kleine hoeveelheden sturen.We repareren ze en sturen ze terug naar u of we kunnen de oplossing bespreken inclusief opnieuw bellen volgens de werkelijke situatie.
China Monochroom Graphic LCD Display Module 128x64 ST7565R FSTN Positieve COG Display Producttekening
(zonder achtergrondverlichting)
(met achtergrondverlichting)

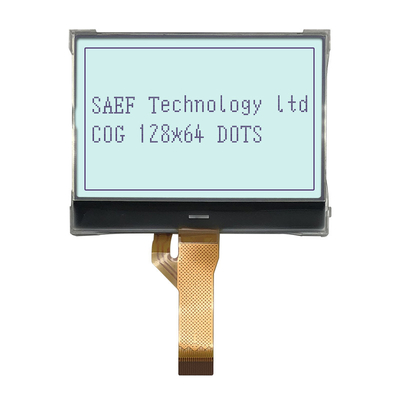

128x64 COG Graphic LCM Real Product Demonstratie
