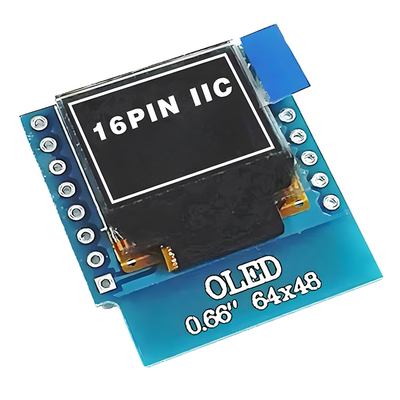

0.66 inch IIC OLED Display 16 pin met 64x48 pixels, witte/blauwe lettertypen Ultra-low power OLED Display

0.66 inch IIC OLED display 16 pin 64x48 pixels Productbeschrijving

SFOM066YZ16-6448WB-01De OLED-module heeft de diagonale grootte van 0,66 inch, het is gemaakt van 64 x 64 pixels.SFOM066YZ16-6448WB-01 met een PCB-besturing met IIC-interface,PCB-bord is met 16 montage gaten is een gemakkelijke methode voor klanten om modules op hun toepassingen te bevestigen.SFOM066YZ16-6448WB-01de module is ingebouwd met SSD1306 IC; het ondersteunt IIC-interface, rijdende taak 1/64, voedingsspanning voor logica is van 3,3 V ~ 5 V, I/O-niveau 5 V tot 3 V met conversiecircuit,het scherm met 50% checkboardstroom is 80mA @3.3VDD (typische waarde). de verbinding van de module bestaat uit 7 koppen, optioneel 4 koppen koppen.
Deze OLED-module is geschikt voor slimme huishoudelijke toepassingen, medische apparaten, slimme bediening, meter, enz. Het kan werken bij temperaturen van -40 °C tot +85 °C;


1. 0,66 inch mini OLED display met 64X48 resolutie en SSD1306 chipset
2Ultra-laag stroomverbruik: volle schermverlichting 0,08w
3. Vier montage gaten voor een gemakkelijke installatie
4Interface type: IIC (kan worden gewijzigd in SPI)
5Ondersteunt een verscheidenheid aan besturingschips: volledig compatibel met Arduino 51 serie, msp430 serie, stm32/2 CSR IC, ETC
6Stroomspanning: DC 3V - 5V

Kenmerken:

SAEF Technology is een professionele leverancier van OLED-modules.Grafische OLED-displays en OLED-displaypanelenDe mechanische structuur omvat Chip on Board (COB), Chip on Glass (COG) en TAB (Tape Automated Bonded).De SAEF OLED-modules zijn voorzien van alle belangrijke voordelen

• Een snellere reactietijd At +25 °C 10 μsec.
• Onbeperkte kijkhoek “tot 175 graden
• Slank
• Hoge helderheid
• Hoge contrastverhouding ️ Tot 10000∙
• Grote werktemperatuur ∼40 °C ~ 80 °C
• Lagere stroomverbruik

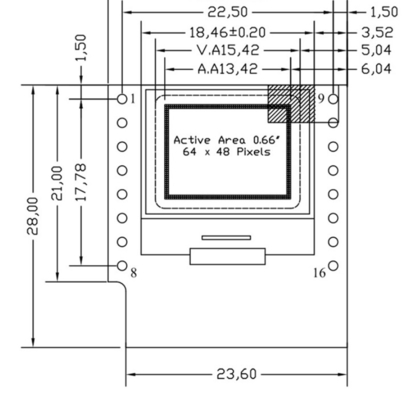

0.66 inch IIC OLED-scherm 16 pin met 64x48 pixels, witte/blauwe lettertypen Ultra-low power OLED-scherm Producttekening

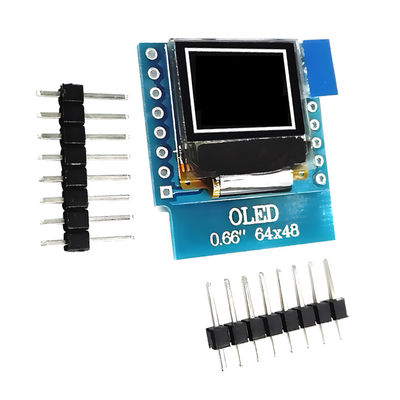

0.66 inch IIC OLED-scherm 16 pin met 64x48 pixels, witte/blauwe lettertypen Ultra-low power OLED-scherm Productbeeld

Begrijp het principe van OLED-display - speel met verschillende manieren om OLED-modules te gebruiken

De OLED-module heeft vier werkwijzen, namelijk 6800 en 8080 parallelle interfaces, 4-draad serie SPI-interface-modus en IIC-interface-modus.De relatie tussen de instellingen BS1/BS2 en de modulesinterface-modus is weergegeven in de volgende tabel::

De standaardinstelling van de SAEF Technology OLED-module is BS0 tot GND, BS1 en BS2 tot VCC (modus 8080), indien u deze op andere modi wilt instellen,Je moet de BS0-BS2 instellingen aanpassen met een soldeermachine aan de achterkant van de OLED(Hardware vervangen)
Uit het schema kunnen we zien dat er in totaal 16 pinnen uitgetrokken zijn, en van de 16 lijnen, hebben we slechts 15 pinnen gebruikt, en een van hen hangt.en er zijn er nog 13 over.In verschillende modi is het aantal signaallijnen dat we nodig hebben verschillend, in de 8080-modus zijn alle 13 nodig, waarvan er één gebruikelijk is, namelijk de reset-lijn RST (RES),die we direct kunnen verbinden met de reset van de MCU (om te bevestigen dat de reset methode is hetzelfde)In IIC-modus zijn slechts 2 regels nodig!

De werkwijze van de IIC heeft slechts twee lijnen nodig, en de werkwijze van de IIC is om twee draden te gebruiken om de IIC te simuleren om gegevens te verkrijgen.

De OLED-controller is SSD1306, dat wil zeggen: het naakte scherm wordt aangedreven door SSD1306, die ook een meer gebruikte led-driverchip is.

Video-geheugen voor OLED-modules
OLED zelf heeft geen video geheugen, en het video geheugen is afhankelijk van SSD1306 te leveren.Elke pagina bevat 128 bytes, een totaal van 8 pagina's, dat is precies 128 * 64 dot matrix grootte.
Omdat OLED echter niet één dotmatrix tegelijk kan besturen, kan het slechts een 8-dotmatrix besturen.
Omdat elk schrijven in bytes wordt geschreven, is er een probleem, als we de schrijf-alleen modus gebruiken om de module te bedienen, dan moeten we 8 punten tegelijk schrijven, dus wanneer we een punt tekenen,We moeten de huidige toestand van elk bit van de byte waar het punt om te worden ingesteld is (0/1Anders zal de geschreven gegevens de vorige staat overschrijven, en het resultaat zal zijn dat sommige punten die niet hoeven te worden weergegeven worden weergegeven,of die die moeten worden weergegeven niet worden weergegevenIn de leesbare modus kunnen we eerst de te schrijven byte uitlezen, de huidige situatie krijgen, en het vervolgens in de gram schrijven nadat we het te herschrijven bit hebben gewijzigd,zodat het de vorige situatie niet beïnvloedtDit vereist echter de mogelijkheid om de GRAM te lezen, voor 3-draad of 4-draad SPI-modus ondersteunt de module niet lezen, en de read->-to-> write-modus is ook relatief traag.
Dus de methode die we gebruiken is om een OLED GRAM (in totaal 128 bytes) te maken in de STM32, en bij elke wijziging, alleen de GRAM op de STM32 (eigenlijk SRAM), en na de wijziging,de GRAM op de STM32 tegelijk op de OLED GRAM schrijvenDeze methode heeft natuurlijk ook nadelen, d.w.z. voor microcontrollers met een zeer kleine SRAM (zoals de 51-serie) is het lastiger.
