Productdetails:
|
| Sleutelwoorden: | 6.86 inch TFT-staaftype | Resolutie: | 480x1280 |
|---|---|---|---|
| Interface: | Mipi | Pins: | 40 pin's |
| aanraakscherm: | Facultatief | Oppervlaktehelderheid: | 800 cd/m2 (nits) |
| LED-levensduur: | 40,000 uur | Zichtrichting: | Alle het Bekijken Hoeken |
| Verbinding: | Type aansluiting | Operatieve temperatuur.: | – 20℃ aan +70℃ |
| Naleving: | REACH- en RoHS-conform | Certificering: | ISO9001:2015 / ISO14000:2015 |
| Markeren: | 480 × 1280 bar TFT-LCD,800nits TFT-LCD,TFT-LCD-schermen van industriële kwaliteit |
||
Gegevensblad Download
SFTO686XC-7108BN Specificatie.pdf
De Commissie stelt de Commissie in kennis van de resultaten van de evaluatie.
Over dit item.SFTO686XC-7108BN
TFT-LCD-scherm van industriële kwaliteit van 6,68 inch met een resolutie van 480 x 1280 pixels en een hoge helderheid van 800 nits, ontworpen om een duidelijk beeld te geven onder verschillende lichtomstandigheden.Hieronder volgt een gedetailleerde introductie van het product:
Specificaties van het scherm:
Grootte: 6,68 inch, geschikt voor industriële toepassingen met beperkte ruimte.
Resolutie: 480 x 1280 pixels, voor een helder beeld- en tekstweergave, geschikt voor gelegenheden die een hoogresolutiescherm vereisen.
Displaytechnologie:
Het gebruik van TFT-technologie (Thin Film Transistor) zorgt voor een snelle respons en een hoog contrast, geschikt voor dynamische afbeeldingen en video's.
Helderheid:
De hoge helderheid van 800 nits zorgt voor een goed zicht in lichte industriële omgevingen of buitenomstandigheden.
Kleur:
Ondersteunt 16,7 miljoen kleurendisplay, in staat om rijke kleuren en delicate afbeeldingen te presenteren.
Interface type:
kan een MIPI-interface bieden, een seriële high-speed-interface die geschikt is voor het aansluiten van mobiele apparaten en hoogwaardige displaymodules.
Zienhoek:
TFT-LCD's van industriële kwaliteit hebben meestal een brede kijkhoek (IPS-type), waardoor een goede visuele ervaring vanuit verschillende hoeken wordt gewaarborgd.
Werktemperatuur:
Ontworpen om aan industriële normen te voldoen, in staat om stabiel te werken in een breed temperatuurbereik van -20 °C tot +70 °C en zich aan te passen aan verschillende harde omgevingen.
Duurzaamheid:
Hoge duurzaamheid, geschikt voor 24/7 ononderbroken werking, waardoor langdurige stabiliteit en betrouwbaarheid worden gewaarborgd.
Toepassingsscenario's:
Geschikt voor verschillende industriële en commerciële toepassingen, zoals industriële automatisering, medische apparatuur, verkeersbewaking, beveiligingsbewaking, enz.
Op maat gemaakte diensten:
Volgens de behoeften van de klant kunnen aangepaste diensten worden aangeboden, waaronder specifieke interfaces, afmetingen, helderheid, enz.
Dit 6,68-inch TFT-LCD-scherm van industriële kwaliteit is een ideale keuze voor industriële toepassingen die een helder weergave vereisen onder verschillende verlichtingsomstandigheden vanwege de hoge resolutie, hoge helderheid,en de kenmerken van de grote kijkhoek.
Kenmerken
| Artikel 1 | Inhoud | Eenheid |
| LCD-type | TFT | - |
| Kleur weergeven | 16M | |
| Zichtrichting | Alle | Uur |
| Werktemperatuur | -20~+70 | °C |
| Bergingstemperatuur | -30~+80 | °C |
| Grootte van de module | 66.6*181.0*4.6 | mm |
| Actief gebied ((W × H) | 60.19 maal 160.51 | mm |
| Aantal punten | 480 × RGB × 1280 | puntjes |
| Spanning van de voedingsbron | 3.3 | V |
| Achterlicht | 12-LED's (wit) | stuks |
| Helderheid ((LCM) | 800 | cd/m2 |
| Gegevensoverdracht | MIPI | - |
| LCM-connectortype | AFC30-S40FCC-00 | 0.5PITCH 40 pin |
| Bestuurder IC | FL7707 |
Mechanische tekening
Beschrijving van de pin
| Pin nr. | Symbool | Functie |
| 1 | GND | Ground |
| 2 | D0P | MIPI-gegevensbalk0-invoer (positief) |
| 3 | D0N | MIPI-gegevensbalk0-invoer (negatief) |
| 4 | GND | Ground |
| 5 | D1P | MIPI-gegevensbalk1 (positieve) |
| 6 | D1N | MIPI-gegevensbalk1 (negatief) |
| 7 | GND | Ground |
| 8 | CLKP | MIPI CLK-invoer (positief) |
| 9 | CLKN | MIPI CLK-invoer (negatief) |
| 10 | GND | Ground |
| 11 | D2P | MIPI-gegevenslijn2 (positieve) |
| 12 | D2N | MIPI-gegevensbalk2 (negatief) |
| 13 | GND | Ground |
| 14 | D3P | MIPI-gegevensbalk3 (positieve) |
| 15 | D3N | MIPI-gegevensbalk 3 (negatief) |
| 16-17 | GND | Ground |
| 18-19 | VCC-1V8 | IO Stroomvoorziening ((1.65V~3.6V) |
| 20 | Verwijzingen naar de bijlage | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Actieve laag om in reset staat te gaan. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Ground |
| 28-29 | K | Achterlicht LED Ground |
| 30 | GND | Ground |
| 31 | VGL/NC | NC |
| 32 tot 33 | GND | Ground |
| 34 | VGH/NC | NC |
| 35-36 | Een | Achterlicht LED-vermogen |
| 38-39 | VDD-3V3 | Stroomvoorziening ((3.3~3.6V) |
| 40 | VCOM/NC | NC |
Absolute maximale ratings
| Parameter | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid |
| Stroomvoorziening | VDD | Ta=25°C | - | 3.3 | - | V |
| Poort op stroomtoevoerspanning | VGH | - | 15 | - | V | |
| Sluiting van de spanning van de voedingsbron | VGL | - | - 11 | - | V |
Elektrische kenmerken ((Vss=0V,Ta=25°C)
| Parameter | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
| Stroomvoorziening | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Stroomvoorziening | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| Inlaatspanning | - Ik heb geen idee. | HIV | VIOVCC=1,8V | 0.8VIOVCC | - | VIOVCC | V |
| L | VIL | VIOVCC=1,8V | 0 | - | 0.2VIOVCC | V | |
Specificatie van LED-achterlicht ((VSS=0V,Ta=25°C)
| Artikel 1 | Symbool | Voorwaarde | Min. | Type | Maximaal | Eenheid | |
| Voerspanning | - | - | - | 9.6 | - | V | |
| Voedingsstroom | Als | - | - | 240 | - | mA | |
| Voorstroom | Normaal | Ipn | 3-chip serie x 4 | - | - | mA | |
| Dimming | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Uren | |

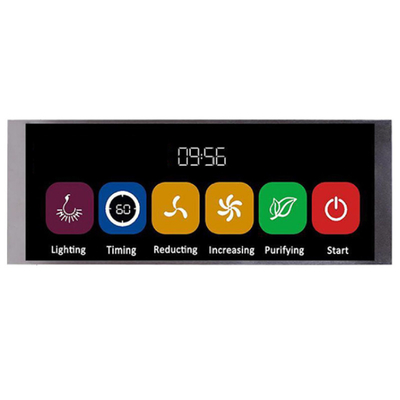

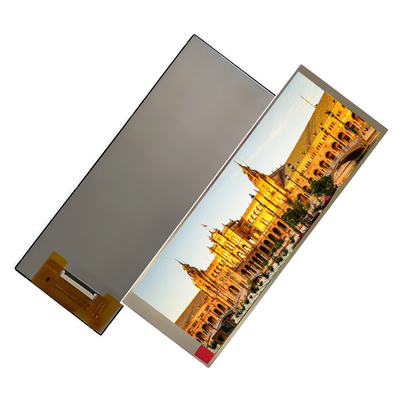

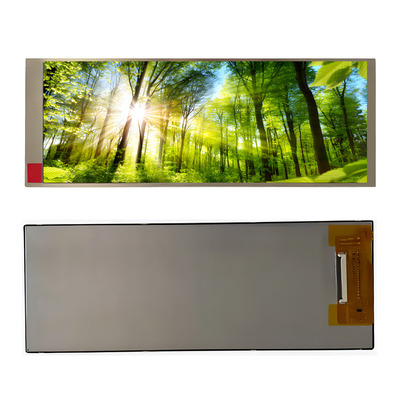

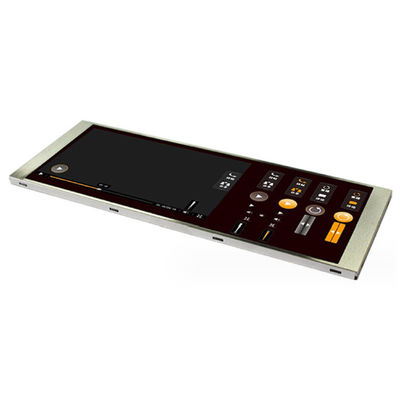

Productbeeld
