| Producten: | 24X2 Tekens LCM | Tekens / kolommen: | 24 tekens x 2 regels |
|---|---|---|---|
| LCD-type: | FSTN, Positief/Negatief, Transmisief | Achterlichtkleur: | Wit, blauw, geel, rood, groen |
| Werkspanning: | 5V optioneel | Optica: | 6:00uur |
| Lijst Dim.: | 118 ((L) x 36 ((W) x 11 ((T) mm | Het bekijken Gebied: | 93.5 × 16,0 mm |
| De toonhoogte van het karakter: | 3.7x5.95 | Drijfmethode: | 1/16 Plicht, 1/5 Bias |
| Werktemperatuur: | -20°C tot +70°C | Bewaar temperatuur.: | -30°C aan +80°C |
| Pinnummer: | 16 SPELDEN | Controller: | AIP31066 of gelijkwaardig |
| Interface: | 6800 seriële 8-bit/4-bit MPU interface | Naleving: | Volgzaam BEREIK & RoHS |
| Markeren: | 5V karakter LCM module,LCM-module voor 24x2 karakters,24 Tekens Tekens LCM-module |
||
24 tekens 2 rijen 24x2 tekens LCM-module 5V FSTN Blauw/Grijze modus AIP31066 Of gelijkwaardige controller IC Productbeschrijving
SF2402A is een 24x2 karakter LCD display module die is ingebouwd met AIP31066 controller IC; de standaard interface is 8-bit parallel en 5V of 3.3V stroomtoevoer optie.Dit 24x2 LCD-scherm SF2402A is verkrijgbaar zonder achtergrondverlichting of met White LED achtergrondverlichting opties. SF2402A 24x2 LCM is verkrijgbaar in verschillende kleuren van het LCD-paneel, waaronder grijze, gele/groene en blauwe LCD-opties, en kan bij temperaturen van -20°C tot +70°C worden gebruikt;zijn opslagtemperatuur varieert van -30°C tot +80°C, zijn ingebouwde karakterset ondersteunt Engels/Japanse, Engels/West-Europese, Engels/Scandinavisch-Europese, of Engels/Cyrillisch (Russisch) opties.
De standaard-tekenschermresolutie omvat 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD-tekenscherm.Tekens LCD-modules zijn verkrijgbaar in COB- en COG-typen met verschillende interfaces in 8080,SPI,I2C.LCD-tekenschermmmodules zijn in STN/FSTN/FFSTN-LCD-schermen met verschillende LED-achtergrondverlichting in gele-groene, witte en blauwe kleur.EuropeseWe bieden tekenschermen met 5V als standaard en 3V of 3V.6V-opties zijn ook op aanvraag beschikbaar.
Kenmerken:
| Product: | 24X2 Tekens LCM | Tekens / kolommen: | 24 tekens x 2 regels |
|---|---|---|---|
| LCD-type: | FSTN, Positief/Negatief, Transmisief | Achterlichtkleur: | Wit, blauw, geel, rood, groen |
| Werkspanning: | 5V Facultatief | Optiek: | 6Om drie uur. |
| Lijst Dim.: | 118 ((L) X 36 ((W) X 11 ((T) Mm | Zichtgebied: | 93.5 × 16.0 mm |
| De toonhoogte van het personage: | 3.7x5.95 | Rijmethode: | Gezondheidsvoorzieningen, 1/5 |
| Werktemperatuur: | -20°C tot +70°C | Opbergtemp.: | -30°C tot +80°C |
| Pinnummer: | 16 pinnen | Controleur: | AIP31066 of gelijkwaardig |
| Interface: | 6800 Seriële 8-bit/4-bit MPU-interface | Naleving: | REACH- en RoHS-conform |
Een variabele weerstand moet worden aangesloten op de LCD-module om een verwijzing naar V0 te geven.
de aanbevolen waarde van de variabele weerstand is 10K tot 20K.
Basisinstelling
Om de LCD-module correct te bedienen en normaal weer te geven, gebruik dan de volgende
Instelling:
一N=1, 2-lijn display
一F=0, 5×8 stippen lettertype
一D=1, weergegeven op
Opmerking:
Een van deze instellingen/opdrachten moet tijdens het opstarten worden uitgezonden aan de LCD-module.
Zie de sectie Display Commands voor details.
Herstellen van de LCD-module
Wanneer de VDD en VSS voedingsbron wordt ingeschakeld, zal de LCD-module de resetroutine uitvoeren
Het duurt ongeveer 50 ms. Na de reset routine, zal de LCD-module status zijn als
Volg:
一N=1, 2-lijn display
Een scherm helder
一DL=1, 8-bits interface
一F=0, 5×8 stippeltekens
一D=0, af te schakelen
一C=0, cursor uitgeschakeld
一B=0, knipperend.
1I/D=1, toename met 1
一S=0, geen verschuiving
NB:
Een reset routine kon de basisinstelling niet genereren.

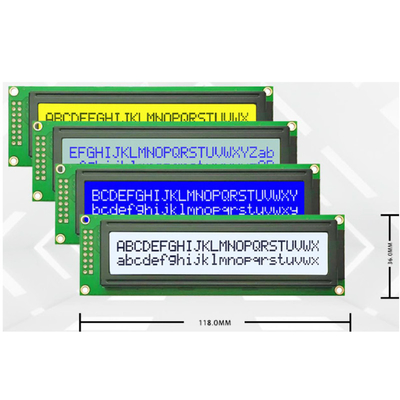

24 tekens 2 rijen 24x2 tekens LCM-module 5V FSTN Blauw/grijze modus AIP31066 Of gelijkwaardige controller IC Producttekening en pin interface

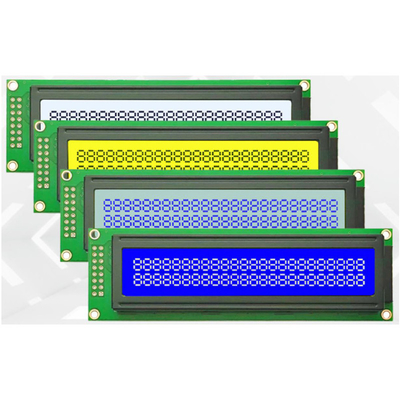

24 tekens 2 rijen 24x2 tekens LCM-module 5V FSTN Blauw/grijze modus AIP31066 Of gelijkwaardige controller ICProductbeeld
