Productdetails:
|
| Producten: | 3.4 inch cirkelvormig TFT-display | Resolutie: | 800 x 800 pixels |
|---|---|---|---|
| Interface: | MIPI | Zichtrichting: | IPS Volledige het Bekijken Hoek |
| aanraakscherm: | capacitieve touchpaneel (CTP) optioneel | Bestuurder IC: | FL7707 |
| CTP-controller: | HX8526-E30 | Pinnummer: | 30 pin's |
| Verbinding: | ZIF | Oppervlaktehelderheid: | 1000 cd/m2 (nits) |
| LED-levensduur: | 40,000 uur | Bovenkant:: | -20°C tot +70°C |
| Tst:: | -30°C aan +80°C | Naleving: | REACH- en RoHS-conform |
| Markeren: | 3.4 inch cirkelvormig LCD-scherm,Ronde scherm voor de automobielindustrie,800 x 800 pixels Circulair LCD-scherm |
||
3.4 inch rond TFT-LCD-scherm 800x800 pixels voor automobieltoepassingen
De SFTO340XC-7093A-CT is een 3,4-inch, 800x800 ronde TFT LCD-displaymodule.De stroomtoevoerspanning (VCC) voor het aandrijven van het LCD-paneel is 2.6V tot 3.3V. Deze 3,4 inch IPS-LCD-type TFT kan werken bij temperaturen van -20 °C tot +70 °C; de opslagtemperatuur ligt tussen -30 °C en +80 °C.
Het 3,4 inch TFT LCD-display is een kleine displaymodule die geschikt is voor een verscheidenheid aan toepassingen, waaronder
Internet of Things (IoT) -apparaten: geschikt voor integratie in IoT-apparaten zoals smart home-systemen en industriële besturingssystemen.
Medische apparaten: Ideaal voor gebruik in draagbare defibrillatoren, insulinepompen en andere medische monitorings- en diagnostische apparaten.
Industriële automatisering: Perfect voor gebruik in machinesysteem, procesbesturingssystemen en bewakingssystemen binnen industriële automatisering.
Gaming: Geschikt voor integratie in gamingtoepassingen zoals handheld gameconsoles.
Deze toepassingen zijn slechts enkele voorbeelden van de verschillende mogelijke toepassingen van een 3,4-inch TFT-scherm.Het specifieke gebruik zal afhangen van de eisen van het product en de gewenste kenmerken en prestaties van het scherm.
Kenmerken
Informatie over het product
| Product: | 3.4 inch cirkelvormig TFT-display |
| Resolutie: | 800 x 800 pixels |
| Interface: | MIPI |
| Zichtrichting: | IPS Volle kijkhoek |
| Bestuurder IC: | FL7707 |
| Pinnummer: | 30 pin's |
| Oppervlakteverlichting: | 1000 Cd/m2 (nitten) |
| Touchscreen: | capacitieve touchpaneel (CTP) |
| CTP-controller: | HX8526-E30 |
| Boven: | -20°C tot +70°C |
| Tst:: | -30°C tot +80°C |
| Verbinding: | ZIF |
| LED-levensduur: | 40000 uur |
| Naleving: | REACH- en RoHS-conform |
3.4 inch rond TFT-LCD-scherm 800x800 pixels voor automobielproducten
Pin Definitie
Pin1 LEDA-LED-anode
Pin2 LEDK1 LED-katode
Pin3 LEDK2 LED-katode
Pin4 VCI stroomvoorziening 2,8~3,3 V
Pin5 IOVCC stroomvoorziening 1,8V-2,0V
Pin6 RESET LCM-resetsignalen
Pin7 TE Verscheurend effect
Pin8 PWM De PWM-frequentie-uitgang voor LCD-stuurbediening.
Pin9 GND Ground
Pin10 D0P DSI-D0+ gegevenssignalen
Pin11 D0N DSI-D0-gegevenssignalen
Pin12 GND Ground
Pin13 D1P DSI-D1+ gegevenssignalen
Pin14 D1N DSI-D1-gegevenssignalen
Pin15 GND Ground
Pin16 CLKP DSI-Clock+
Pin17 CLKN DSI-klok-
Pin18 GND Ground
Pin19 D2P DSI-D2+ gegevenssignalen
Pin20 D2N DSI-D2-gegevenssignalen
Pin21 GND Ground
Pin22 D3P DSI-D3+ gegevenssignalen
Pin23 D3N DSI-D4-gegevenssignalen
Pin24 GND Ground
Pin25 TP_INT Touch onderbroken
Pin26 TP_SDA Touch IIC Gegevenssignaal
Pin27 TP_SCL Touch IIC Clock signaal
Pin28 TP_RESET Touch Reset Signal
Pin29 TP_VCI Touch Stroomvoorziening
Pin30 TP_IOVCC Touch Stroomvoorziening

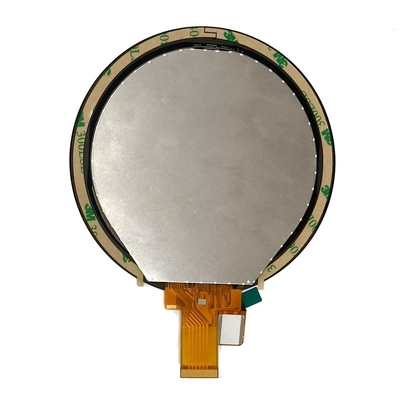

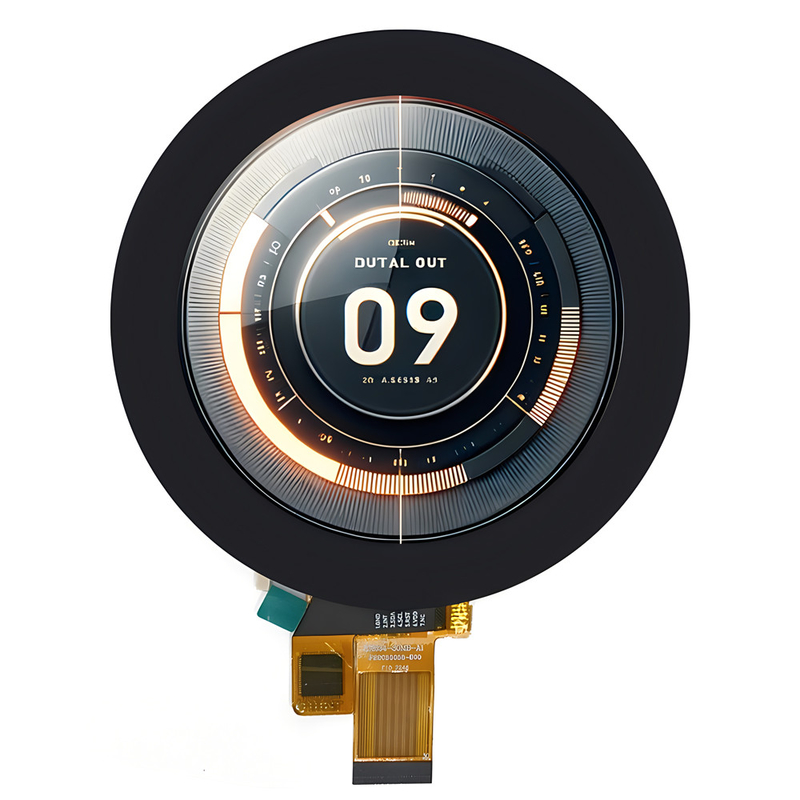

3.4 inch rond TFT-LCD-scherm 800x800 pixels voor productbeelden voor automobieltoepassingen
