1.27 inch AMOLED Display Module UG-2896GDEAF11 SSD1351 Controller 128x96 Passive Matrix 30 Pins ZIF-verbinding voor medisch apparaat

1.27 inch AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Passieve matrix 30 pins ZIF verbinding voor medisch apparaat  Productbeschrijving

De Organic Light-Emitting Diode (OLED) is een nieuwe generatie technologie, helderder en duidelijker afbeeldingen met meer wendbare respons snelheid.UG-2896GDEAF11 OLED-scherm is gemaakt van 128 RGB x 96 punten individueelDeze OLED-module is lichtgewicht, laag vermogen en klein, er zijn verschillende interfaces optioneel; het is standaard SPI, Parallel en I2C-interface.

Het actief gebied heeft een diagonale afmeting van 1,27 ̊ met een module met een afmeting van 33,70 × 26,90 × 1,60 (mm), een actief gebied met een afmeting van 25,708 × 19,28 (mm).27 inch OLED-scherm heeft ingebouwde IC SSD1351 en beschikt over een hoge contrastverhouding 20,000: 1. Logische voedingsspanning varieert van 1.65V-3.5V, de typische waarde is 3V. Het is geweldig voor de toepassing zoals medisch apparaat, POS-systeem, witte goederen, thuis toepassingen,industriële instrumenten, automatisering, audio/visuele display systemen, apparaten voor persoonlijke verzorging, huishoudelijke artikelen, auto-displays, dynamische informatie-displays, enz.

Kenmerken:

Voerspanning voor werking ((VDD ): -0,3- 4 V
Voerspanning voor I/O-pins ((VDDIO): -0,3 - 4 V
Voerspanning voor beeldscherm ((VDDH): -0,3 - 15 V
Levensduur (80 cd/m2): 10.000 uur

> Alle bovenstaande spanningen zijn gebaseerd op VSS = 0V.

> Bij gebruik van deze module boven de bovenstaande absolute maxima kan een blijvende breuk van de module optreden.het is wenselijk om deze module te gebruiken onder de voorwaarden van punt 3.. “Optische en elektrische kenmerken”. Indien deze module buiten deze voorwaarden wordt gebruikt, kan er een storing van de module optreden en kan de betrouwbaarheid van de module verslechteren.

> De gedefinieerde temperatuurbereiken omvatten niet de polarisator. De maximale bestandstemperatuur van de polarisator moet 80C zijn.

> VCC = 14.0V, Ta = 25°C, 50% Schakbord. De softwareconfiguratie volgt sectie 4.5 Initialization. Einde levensduur is gespecificeerd als 50% van de oorspronkelijke bereikte helderheid.De gemiddelde levensduur bij kamertemperatuur wordt geschat door de versnelde werking bij hoge temperatuuromstandigheden.

1.27 inch AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Passieve matrix 30 pins ZIF verbinding voor medisch apparaat ProductenTekening

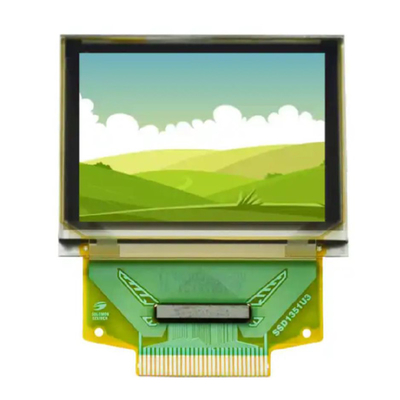

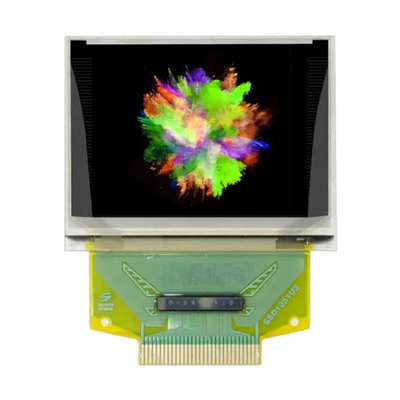

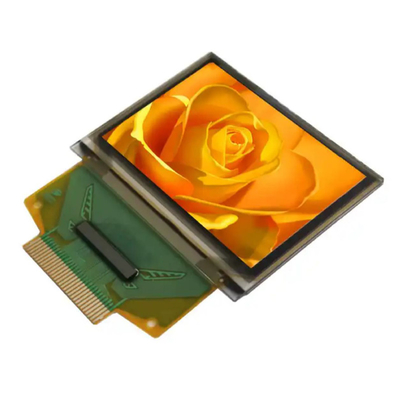

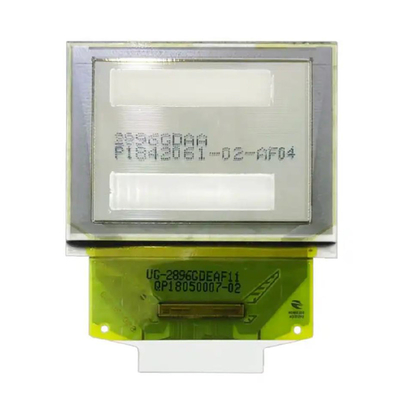

1.27 inch AMOLED UG-2896GDEAF11 SSD1351 Controller 128x96 Passieve matrix 30 pins ZIF verbinding voor medisch apparaat ProductenBeeld

Ontwerp voorzorgsmaatregelen voor OEL-displaymodule

1) De absolute maxima zijn de waarden die voor de OEL-displaymodule niet kunnen worden overschreden en indien deze waarden worden overschreden, kan er schade aan het paneel optreden.
2) Om storingen door lawaai te voorkomen, moet er rekening mee worden gehouden dat de VIL- en HIV-specificaties worden nageleefd en tegelijkertijd dat de signaallijnkabel zo kort mogelijk is.
3) Wij raden u aan om een overstromingsbeveiligingseenheid (sluiters, enz.) op het stroomcircuit (VDD) te installeren (waarde aanbevolen: 0,5A).
4) Er moet voldoende aandacht worden besteed aan het voorkomen van onderlinge geluidsinterferentie met de naburige apparaten.
5) Wat de EMI betreft, nemen we in principe de nodige maatregelen aan de apparatuurzijde.
6) Bij het bevestigen van de OEL-displaymodule moet het buitenste plastic behuizingstuk worden bevestigd.
7) Indien de stroomvoorziening van de OEL-displaymodule met geweld wordt uitgeschakeld door fouten zoals het verwijderen van de hoofdbatterij terwijl het OEL-displaypaneel in gebruik is,We kunnen de kwaliteit van deze OEL-displaymodule niet garanderen..
8) Het elektrische potentieel dat aan de achterkant van de IC-chip moet worden aangesloten, moet als volgt zijn: SSD1333
* Verbinding (contact) met een ander potentieel dan het bovenstaande kan leiden tot breuk van de IC.


AMOLED-stuurtechnologie

In tegenstelling tot PMOLED is AMOLED voorzien van 2 transistors en 1 condensator (dwz 2T1C) in elke pixel-eenheid.rekening houdend met de prestatiecompensatie zoals helderheidsuniformiteit, kunnen ook meer transistors en condensatoren worden ontworpen. Elk pixel van de actieve aandrijving is uitgerust met een dunnefilmtransistor met een schakelfunctie,en elke pixel is uitgerust met een ladingopslagcapacitorHet stuurcircuit van de actieve matrix is verborgen in het scherm.het makkelijker te integreren en miniaturiserenBovendien wordt door het oplossen van het verbindingsprobleem tussen de perifere aandrijflijn en het scherm de opbrengst en betrouwbaarheid tot op zekere hoogte verbeterd.Het opmerkelijke kenmerk van de actieve aandrijver is dat het aandrijfscircuit met constante stroom op het scherm is geïntegreerd, en elke lichtemitterende pixel komt overeen met zijn dunne-film transistor voor matrixadressering, en de lichtemitterende driver omvat de dunne-film transistor, ladingopslagcapacitor, enz.

De actieve aandrijving is een statische aandrijvingsmodus met een opslageffect en kan worden aangedreven met een belasting van 100%, die niet wordt beperkt door het aantal scanelektroden,en kan selectief voor elke pixel onafhankelijk worden ingesteld, zonder het probleem van de werkcyclus, en is gemakkelijk om hoge helderheid en hoge resolutie te bereiken.De actieve bestuurder kan zelfstandig de grijze schaal van de rode en blauwe pixels bij lage helderheid aanpassen, wat meer bevorderlijk is voor het realiseren van OLED-kleurvorming. OLED-displayapparaten hebben diode-eigenschappen, dus in principe zijn het eenrichtings DC-aandrijvingen.vanwege de dikte van de organische lichtemitterende folie in het nanometerbereik, is de grootte van het lichtstralingsgebied over het algemeen groter dan 100 micron en heeft het apparaat duidelijke capacitieve kenmerken.veel aandrijflijnen nemen de aandrijflijn van constante stroom naar voren en omgekeerde constante spanning aan.

In het product zelf zijn een aantal factoren die de AMOLED-beeldkwaliteit beïnvloeden complexer, sommige zijn een bepaalde factor die een leidende rol speelt, andere kunnen het gevolg zijn van een verscheidenheid aan factoren,voor de factoren die leiden tot een verslechtering van de AMOLED-beeldkwaliteit, heeft de industrie een verscheidenheid aan aandrijfcompensatietechnologieën en het overeenkomstige compensatiecircuit bestudeerd, die ruwweg kunnen worden onderverdeeld in de spanningscompensatiemethode,huidige compensatiemethode, digitale aandrijvingscompensatiemethode, externe compensatiemethode, enz. in vergelijking met de procestechnologie en apparatuurtechnologie om de verslechtering van de AMOLED-beeldkwaliteit te verbeteren,de middelen voor het verbeteren van het circuit zijn efficiënter. Driver compensatie technologie is het belangrijkste en moeilijke punt van AMOLED driver, en het is ook het speciale kenmerk van AMOLED driver in vergelijking met TFT LCD driver.
