0.96 inch SSD1306 Controller 7 Pin Wit en Blauw lettertypen SPI OLED Display 128x64 3V PMOLED

0.96 inch SSD1306 Controller 7 Pin Wit en Blauw lettertypen SPI OLED Display 128x64 3V PMOLED Productbeschrijving

SFOM096YZ7-12864WB-01 model is de uitbreiding item van SF-OS096YZ7-12864WB-01 die een PCB-bord op de module heeft; het is diagonaal grootte 0,96 inch, gemaakt van 128x64 pixels.Dit PCB-bord met vier montage gaten is een gemakkelijke methode voor klanten om modules op hun toepassingen te bevestigen. SFOM096YZ7-12864WB-01-module is ingebouwd met SSD1306 IC; het ondersteunt 4-draad SPI-interface; optionele I2C-interface, rijplicht 1/64, voedingsspanning voor logica is van 3.3V ~ 5V,I/O-niveau 5V tot 3V met conversiecircuit, het scherm met 50% checkboard stroom is 80mA @ 3.3VDD (typische waarde). de verbinding van de module is 7 koppen, optionele 4 koppen koppen verbinding.
Deze OLED-module is geschikt voor slimme huishoudelijke toepassingen, medische apparaten, slimme bediening, meter, enz. Het kan werken bij temperaturen van -40 °C tot +85 °C;

1. 0,96 inch mini OLED display met 128X64 resolutie en SSD1306 chipset
2Ultra-laag stroomverbruik: volle schermverlichting 0,08w
3. Vier montage gaten voor een gemakkelijke installatie
4Interface type: SPI (kan worden gewijzigd in IIC)
5Ondersteunt een verscheidenheid aan besturingschips: volledig compatibel met Arduino 51 serie, msp430 serie, stm32/2 CSR IC, ETC
6Stroomspanning: DC 3V - 5V


Kenmerken:


SAEF Technology is een professionele leverancier van OLED-modules.Grafische OLED-displays en OLED-displaypanelenDe mechanische structuur omvat Chip on Board (COB), Chip on Glass (COG) en TAB (Tape Automated Bonded).De SAEF OLED-modules zijn voorzien van alle belangrijke voordelen

• Een snellere reactietijd At +25 °C 10 μsec.
• Onbeperkte kijkhoek “tot 175 graden
• Slank
• Hoge helderheid
• Hoge contrastverhouding ️ Tot 10000∙
• Grote werktemperatuur ∼40 °C ~ 80 °C
• Lagere stroomverbruik

0.96 inch SSD1306 Controller 7 Pin Wit en Blauw lettertypen SPI OLED Display 128x64 3V PMOLED Producttekening

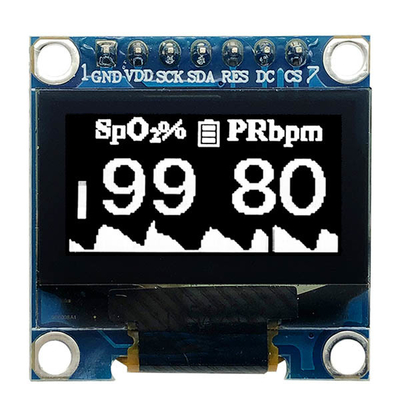

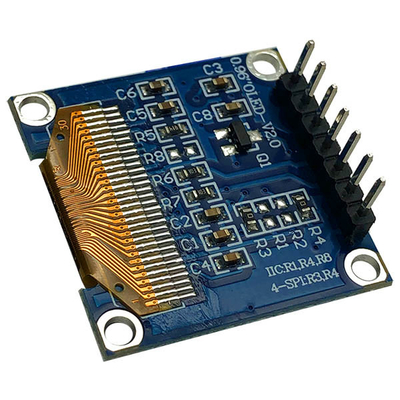

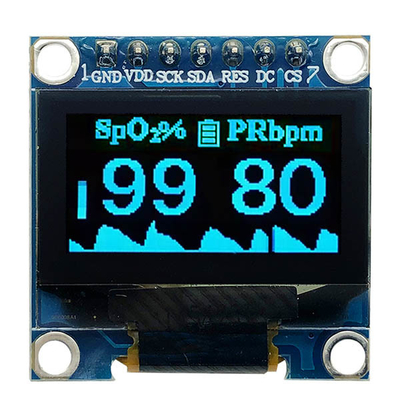

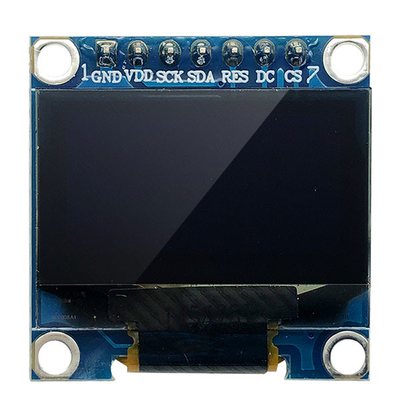

 0.96 inch SSD1306 Controller 7 Pin Wit en Blauw lettertypen SPI OLED Display 128x64 3V PMOLED Product Image


Voorzorgsmaatregelen voor het hanteren van OLED-modules

1Het display paneel is gemaakt van glas en polarisator. Omdat glas broos is, wordt het vaak gescheurd tijdens het hanteren, vooral aan de randen.Laat het niet mechanisch schokken door het te laten vallen of te botsen..
2Gebruik geen buitensporige kracht op het schermoppervlak of de aangrenzende gebieden, omdat dit abnormaliteiten kan veroorzaken.Dit zal het display gebied vlekken (sommige cosmetica zijn bepaald aan de polarisator).
3. De polarisator die het displayoppervlak van de OLED-module bedekt, is zacht en kan gemakkelijk worden gekrast.Druk of wrijf de blootgestelde polarisatoren met iets harder dan een HB potlood lood (glas)Het is belangrijk dat u de afbeelding niet aan het scherm legt of bevestigt om te voorkomen dat er sporen achterblijven, omdat condensatie op het oppervlak en contact met de eindstukken door de kou schade veroorzaken.Vlekken of vuil de polarisatorNa een test bij lage temperatuur moeten de produkten in een vat worden verwarmd voordat ze in contact komen met kamertemperatuurlucht.
4. Als het displayoppervlak verontreinigd raakt, adem dan op het oppervlak en veeg het zachtjes af met een zachte droge doek.
- Isopropylalcohol
- Ethylalcohol
Schrob niet hard om schade aan het schermoppervlak te voorkomen.
5. Andere oplosmiddelen dan de hierboven genoemde kunnen de polarisator beschadigen.
- Water.
- Ketonen
- aromatische oplosmiddelen
Maak onmiddellijk speeksel of waterdruppels af, contact met water over een lange periode kan vervorming of kleurvervaaging veroorzaken.
6De corrosie van de elektroden wordt versneld door waterdruppels, vochtcondensatie of een stroomstroom in een omgeving met hoge vochtigheid.
7Bij het monteren van de OLED-module moet u ervoor zorgen dat deze vrij is van draaiing, vervorming en vervorming.

8Probeer de OLED-module niet te ontmantelen of te verwerken.
9De NC-terminal moet open zijn.
10Als de stroom van het logicacircuit is uitgeschakeld, mag het signaal niet worden ingevoerd.
11. Elektrostatische ontladingscontrole,Aangezien deze module een CMOS LSI gebruikt, dient aan elektrostatische ontlading dezelfde zorgvuldige aandacht te worden besteed als aan een gewone CMOS IC.Om vernietiging van de elementen door statische elektriciteit te voorkomen, zorgvuldig zorgen voor een optimale werkomgeving.

- Zorg ervoor dat de module en uw lichaam hetzelfde elektrisch potentieel hebben voordat u de OLED uit de verpakking haalt of in een set zet.Zorg ervoor dat het lichaam geaard wordt bij het hanteren van de OLED-modules.
- Werktuigen die nodig zijn voor de montage, zoals soldeerstalen, moeten goed geaard zijn.Bij gebruik van een elektrische schroevendraaier om LCM aan te bevestigen, moet de schroevendraaier van aardingspotentialiteit zijn om de overdracht van elektromagnetische golven, geproduceerde vonken die afkomstig zijn van de commutator van de motor, zoveel mogelijk te minimaliseren.
- Om de hoeveelheid geproduceerde statische elektriciteit te verminderen, verricht u geen montage en andere werkzaamheden onder droge omstandigheden.Om de generatie van statische elektriciteit te verminderen, moet u ervoor zorgen dat de lucht in het werk niet te droog isDe relatieve luchtvochtigheid van de kleding moet tussen 50% en 60% bedragen.
- De OLED-module is bekleed met een film ter bescherming van het schermoppervlak.

Voorzorgsmaatregelen voor de opslag van OLED-modules

1. Bij het opslaan van de OLED-modules zijn de volgende voorzorgsmaatregelen noodzakelijk.
Bewaar ze in een afgesloten polyethyleen zak met het droogmiddel.
Bewaar ze op een donkere plaats; stel ze niet bloot aan zonlicht of fluorescerend licht, houd de temperatuur tussen 0°C en 35°C en houd de relatieve vochtigheid tussen 40% RH en 60% RH.
iii. Het polarisatieoppervlak mag niet in aanraking komen met andere voorwerpen (het is raadzaam deze in de antistatische elektrische container te bewaren waarin ze zijn vervoerd).
2. andere
i. Als de OLED-modules langere tijd in gebruik zijn, zal dit leiden tot een verval van de helderheid.Anders kunnen de weergave patronen blijven op het scherm als spook afbeeldingen en het is niet te herstellen.
ii. Om de prestatievermindering van de OLED-modules als gevolg van vernietiging door statische elektriciteit enz. te minimaliseren,zorg ervoor dat de volgende delen niet worden vastgehouden bij het hanteren van de modules:.
- Blootgestelde oppervlakte van het printbord.
- Terminale elektrode secties.
